Die Komponenten der PNI-Serie bestehen entweder aus rostfreiem Stahl oder aus modernsten verstärkten Kunststoffen. Diese Serie ist robust und störungsunanfällig.
Sie befinden sich hier:
- Deutschland >
- Industrie & Abwasser >
- Hausgebrauch >
- PNI
PNI | 230V / 50Hz

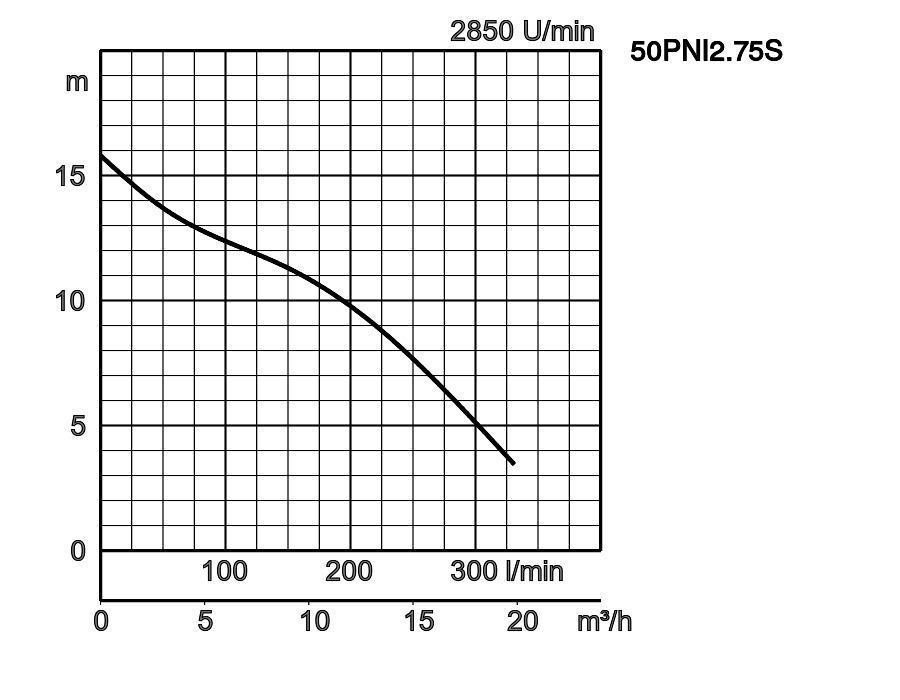

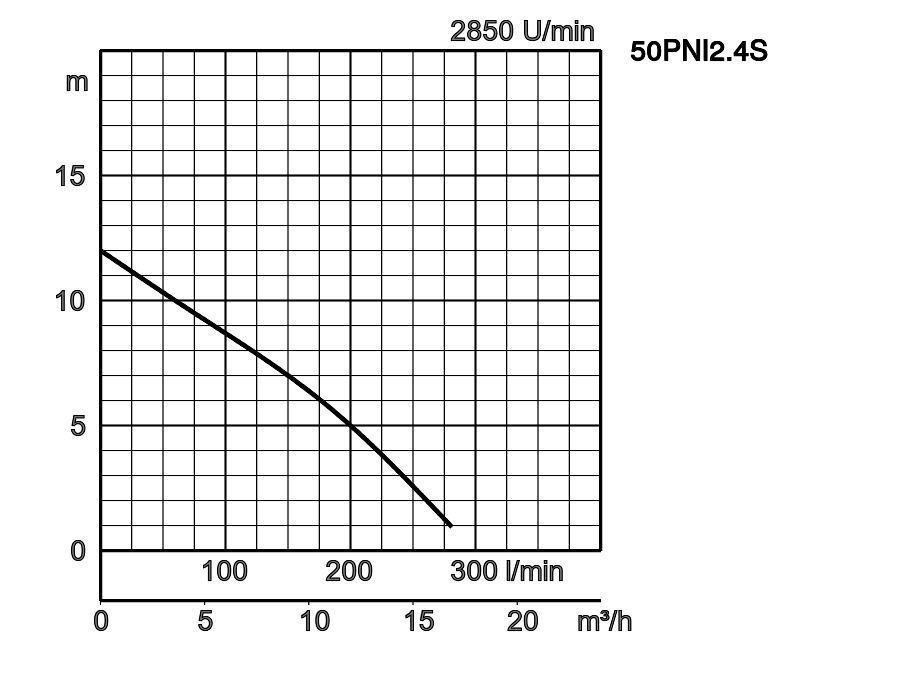

| Modell | Farbcode Leistungskurve | Auslaß mm | Nennleistung kW | Phasen | U/min | Förderhöhe max. m | Fördermenge max. l/min | Startmethode | freistehend | mit Rohrführung | freier Durchgang mm |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 50PNI2.4S | 50 | 0,4 | 1 | 2850 | 12,0 | 280 | Kondens. | 7,4 | - | 10 | |
| 50PNI2.75S | 50 | 0,75 | 1 | 2850 | 15,8 | 330 | Kondens. | 9,5 | - | 10 |
50PNI2.4S_0.pdf
| ø Druckstutzen | 50mm | |||
|---|---|---|---|---|
| Fördermedium | Temperatur | 0-40°C | ||
| Art des Mediums | Kommunales Abwasser, Wasser mit Feststoffen | |||
| Pumpe | Komponenten | Laufrad | Freistromrad | |
| Wellendichtung | Doppelte innenliegende Gleitringdichtung | |||
| Lager | Gekapselte Kugellager, wartungsfrei | |||
| Material | Laufrad | Glasfaserverstärkter Kunststoff | ||
| Gehäuse oben | Glasfaserverstärkter Kunststoff | |||
| Gehäuse unten | Kunststoff | |||
| Wellendichtung | Siliziumkarbid, im Ölbad | |||
| Motor | Isolierung | Schutzklasse E | ||
| Typ, Pole | Induktionsmotor, 2-polig, trocken, IP68 | |||
| Schmierung | Turbinenöl (ISO VG32) | |||
| Phasen / Spannung | Einphasig /230V /50Hz | |||
| Motorschutz (eingebaut) | Thermofühler in Wicklung, Thermoschalter | |||
| Material | Gehäuse | Rostfreier Stahl DIN 1.4301 | ||
| Welle | Rostfreier Stahl DIN 1.4000 | |||
| Kabel | Gummi, H07RN8-F | |||
| Druckanschluß | Innengewinde, Flansch | |||
| Optionales Zubehör | Kupplungsfuß "TOK" für kleine Pumpen | |||
Abmessungen in mm:
-
-
- 50PNI2.4S
- 50PNI2.75S
W1: Minimale Wasserhöhe
| Modell | A | A1 | A2 | B | D | D1 | D2 | H | W1 | W2 |
|---|---|---|---|---|---|---|---|---|---|---|
| 50PNI2.4S | 241 | 120 | 81 | 102 | 246 | 76 | 170 | 360 | 110 | 325 |
| 50PNI2.75S | 241 | 120 | 81 | 102 | 246 | 76 | 170 | 380 | 110 | 345 |
Bitte beachten: Auslaßbogen, Kupplungsfuß und Stehfüße sind Zubehör und müssen separat bestellt werden.
