Die UZ-Serie verfügt über ein Freistromlaufrad sowie über ein weites Pumpengehäuse, wodurch Verstopfungen durch große oder faserhaltige Feststoffe vermieden werden.
Sie befinden sich hier:
UZ | 400V / 50Hz
Downloads
| Modell | Farbcode Leistungskurve | Auslaß mm | Nennleistung kW | Phasen | U/min | Förderhöhe max. m | Fördermenge max. l/min | Startmethode | Trockengewicht kg * | freier Durchgang mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| freistehend | mit Rohrführung | freistehend | mit Rohrführung | |||||||||
| 50UZ41.5 | TOS50UZ41.5 | 50 | 1,5 | 3 | 1450 | 10,2 | 644 | direkt | 52,0 | 50,0 | 50 | |

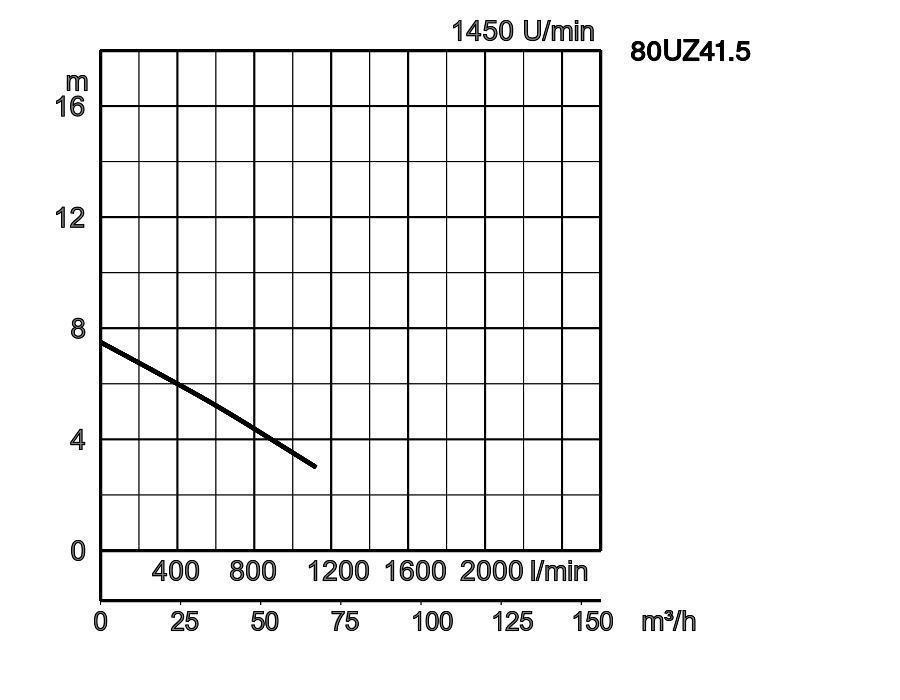

| 80UZ41.5 | TOS80UZ41.5 | 80 | 1,5 | 3 | 1450 | 7,5 | 1120 | direkt | 66,0 | 56,0 | 80 | |

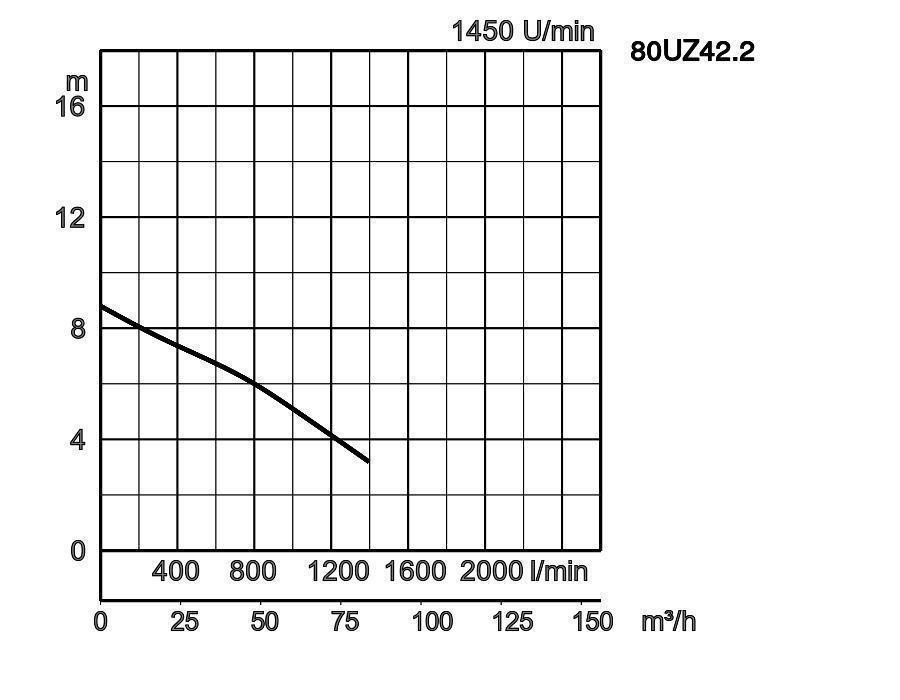

| 80UZ42.2 | TOS80UZ42.2 | 80 | 2,2 | 3 | 1450 | 8,8 | 1395 | direkt | 66,0 | 57,0 | 80 | |

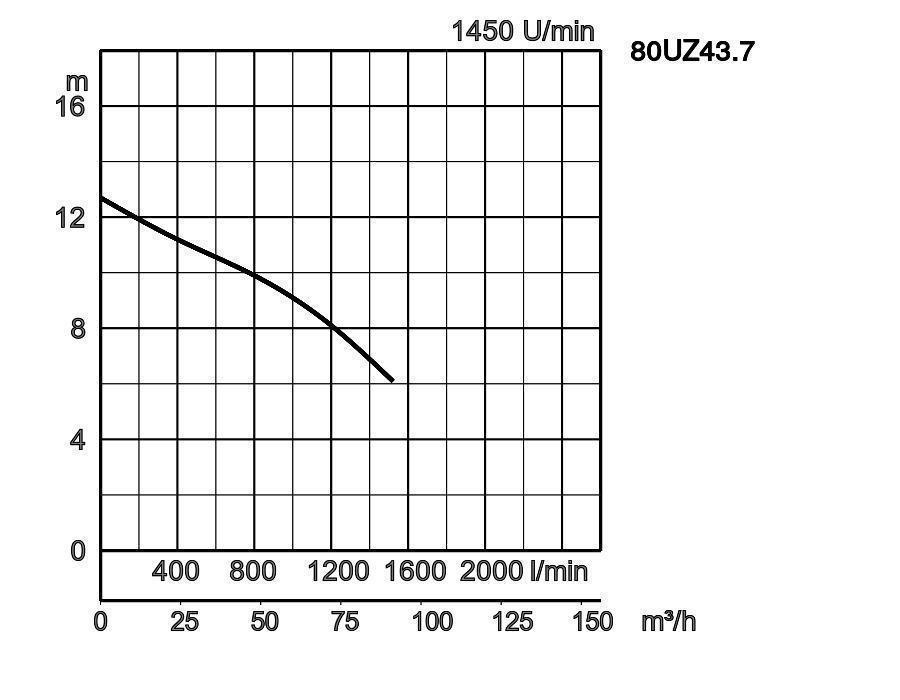

| 80UZ43.7 | TOS80UZ43.7 | 80 | 3,7 | 3 | 1450 | 12,7 | 1520 | direkt | 72,0 | 63,0 | 80 | |

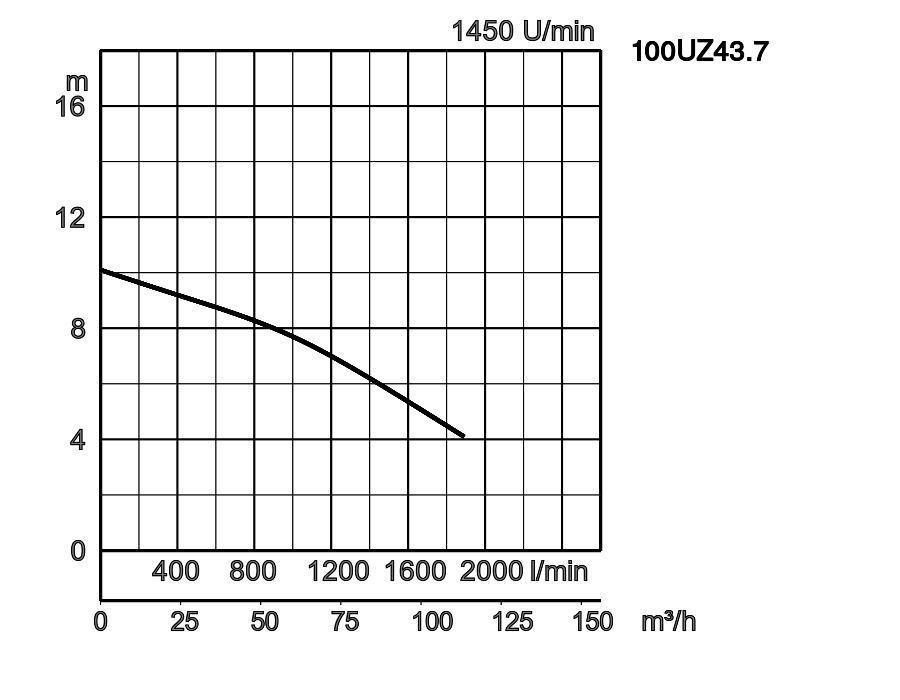

| 100UZ43.7 | TOS100UZ43.7 | 100 | 3,7 | 3 | 1450 | 10,1 | 1890 | direkt | 79,0 | 70,0 | 100 | |

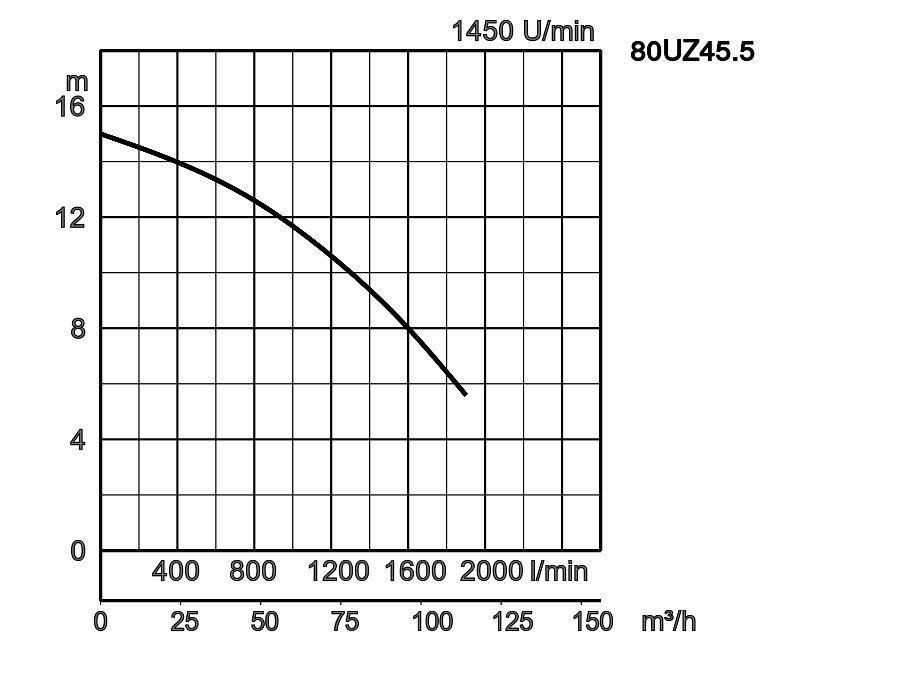

| 80UZ45.5 | TOS80UZ45.5 | 80 | 5,5 | 3 | 1450 | 15,0 | 1900 | direkt | 129,0 | 125,0 | 80 | |

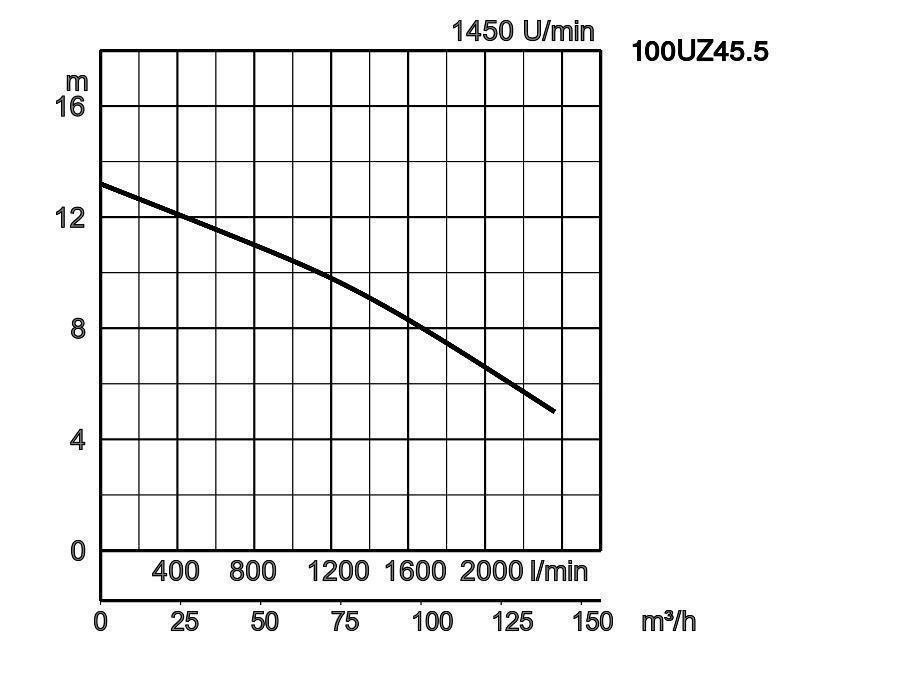

| 100UZ45.5 | TOS100UZ45.5 | 100 | 5,5 | 3 | 1450 | 13,2 | 2360 | direkt | 145,0 | 134,0 | 100 | |

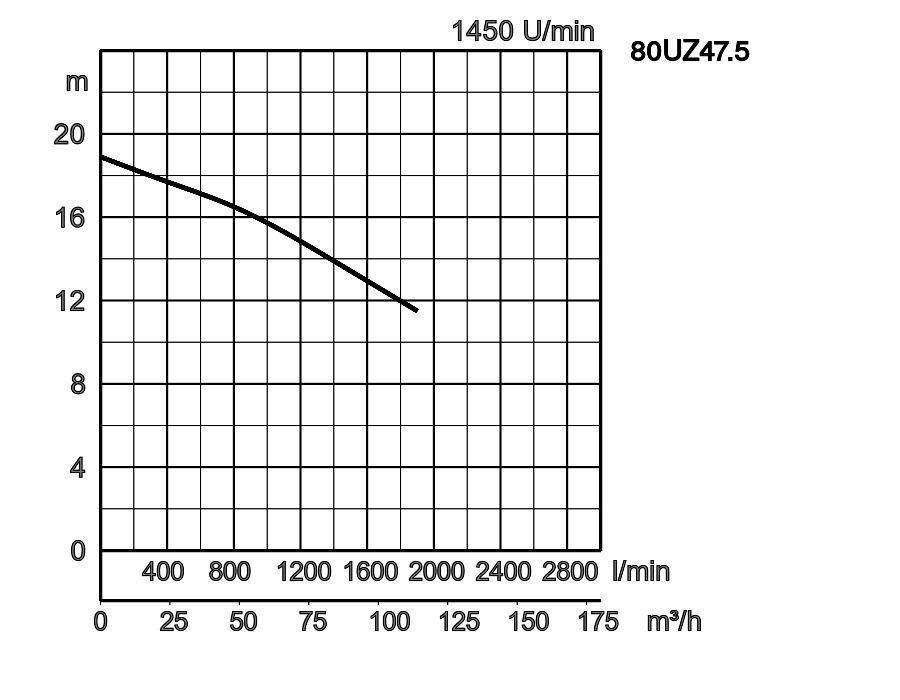

| 80UZ47.5 | TOS80UZ47.5 | 80 | 7,5 | 3 | 1450 | 19,0 | 1900 | direkt | 142,0 | 137,0 | 80 | |
| 100UZ47.5 | TOS100UZ47.5 | 100 | 7,5 | 3 | 1450 | 15,6 | 2500 | direkt | 158,0 | 147,0 | 100 | |

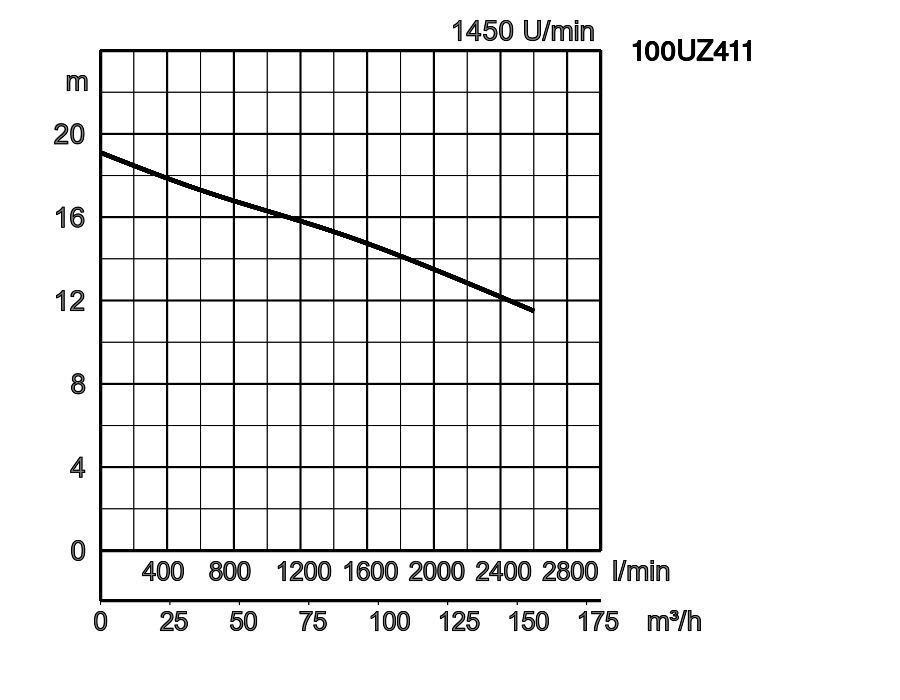

| 100UZ411 | TOS100UZ411 | 100 | 11 | 3 | 1450 | 19,0 | 2600 | stern/dreieck | 191,0 | 180,0 | 100 | |
50UZ41.5_0.pdf
| ø Druckstutzen | 50mm, 80mm,100mm | |||
|---|---|---|---|---|
| Fördermedium | Temperatur | 0-40°C | ||
| Art des Mediums | Kommunales Abwasser, Wasser mit Feststoffen | |||
| Pumpe | Komponenten | Laufrad | Freistromrad | |
| Wellendichtung | Doppelte innenliegende Gleitringdichtung | |||
| Lager | Gekapselte Kugellager, wartungsfrei | |||
| Material | Laufrad | Grauguß GG20 | ||
| Gehäuse | Grauguß GG20 | |||
| Wellendichtung | Siliziumkarbid, im Ölbad | |||
| Motor | Isolierung | Schutzklasse E, Schutzklasse F | ||
| Typ, Pole | Induktionsmotor, 4-polig, trocken, IP68 | |||
| Phasen / Spannung | 3-phasig/ 400V/ 50Hz/ Direktstart, 3-phasig/ 400V/ 50Hz/ Stern-Dreieck-Start | |||
| Motorschutz (eingebaut) | Thermoschalter | |||
| Schmierung | Turbinenöl (ISO VG32) | |||
| Material | Gehäuse | Grauguß GG15, Grauguß GG20 | ||
| Welle | Rostfreier Stahl DIN 1.4028 | |||
| Kabel | Gummi, NSSHÖU | |||
| Druckanschluß | Innengewinde, JIS10K-Flansch | |||
| Optionales Zubehör | Kupplungsfuß "TOS" (Rohrhalterung, Kupplungsfuß, Kette) / Auslaßbogen und Ständer für freistehenden Typ | |||
Abmessungen in mm:
-
-

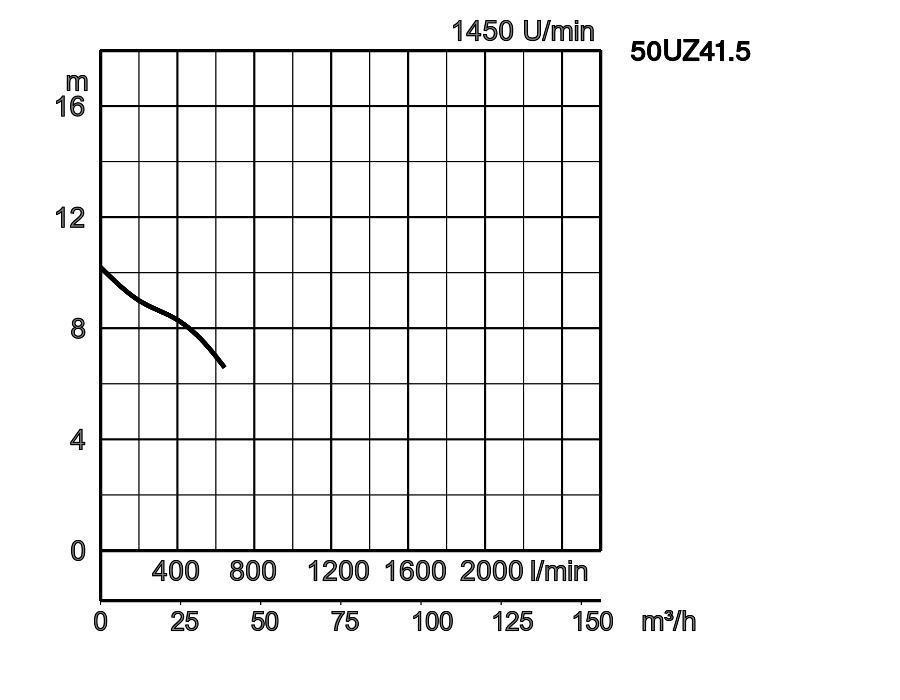

- 50UZ41.5
- 80UZ41.5
- 80UZ42.2
- 80UZ43.7
- 80UZ45.5
- 100UZ43.7
- 100UZ45.5
- 80UZ47.5

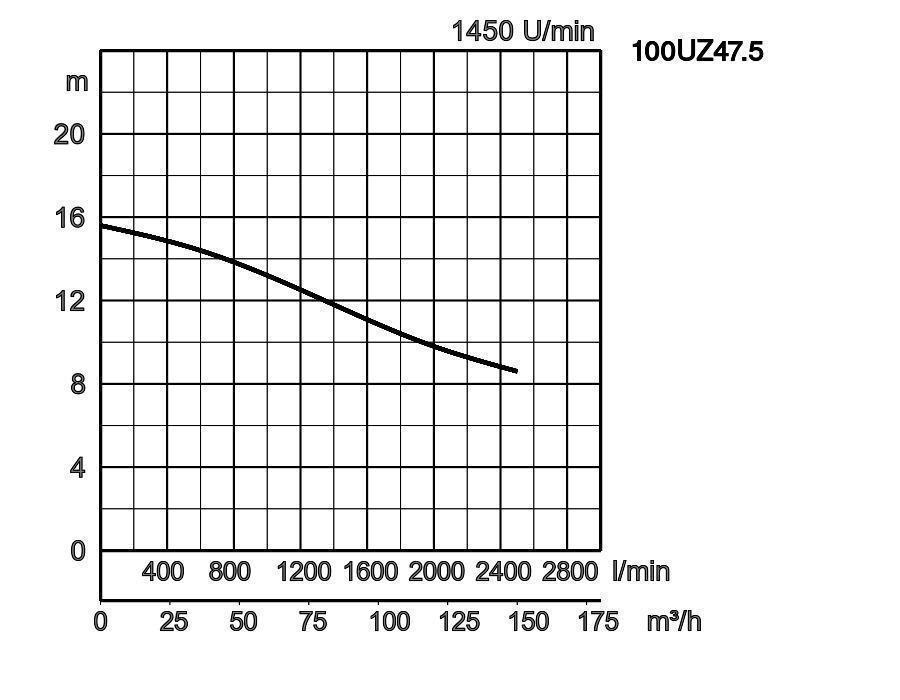

- 100UZ47.5
- 100UZ411
W1: Minimale Wasserhöhe
| Modell | A | A1 | A2 | A3 | B | D | D1 | D2 | H | W1 | W2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 50UZ41.5 | 405 | 228 | 123 | 142 | 179 | 250 | 110 | 140 | 566 | 170 | 525 |
| 80UZ41.5 | 531 | 312 | 126 | 200 | 285 | 261 | 128 | 133 | 637 | 240 | 595 |
| 80UZ42.2 | 531 | 312 | 126 | 200 | 285 | 261 | 128 | 133 | 637 | 240 | 595 |
| 80UZ43.7 | 557 | 312 | 153 | 200 | 285 | 291 | 141 | 150 | 688 | 240 | 645 |
| 100UZ43.7 | 628 | 368 | 155 | 240 | 330 | 314 | 149 | 165 | 737 | 290 | 695 |
| 80UZ45.5 | 595 | 342 | 160 | 230 | 290 | 358 | 179 | 179 | 899 | 280 | 770 |
| 100UZ45.5 | 652 | 387 | 160 | 260 | 335 | 358 | 179 | 179 | 939 | 320 | 810 |
| 80UZ47.5 | 595 | 342 | 160 | 230 | 290 | 358 | 179 | 179 | 920 | 280 | 790 |
| 100UZ47.5 | 652 | 387 | 160 | 260 | 335 | 358 | 179 | 179 | 960 | 320 | 830 |
| 100UZ411 | 660 | 387 | 168 | 230 | 337 | 358 | 179 | 179 | 1021 | 335 | 865 |
Bitte beachten: Auslaßbogen, Kupplungsfuß und Stehfüße sind Zubehör und müssen separat bestellt werden.
Abmessungen - Ausführung mit Führungsrohren in mm:
| Modell | A | A1 | A2 | A3 | A5 | A6 | D | D1 | D2 | H | H1 | H2 | M1 | M2 | W1 | W2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50UZ41.5 | 368 | 245 | 123 | 195 | 130 | 218 | 250 | 110 | 140 | 626 | 786 | 60 | 550 | 350 | 230 | 585 |
| 80UZ41.5 | 446 | 320 | 126 | 260 | 165 | 258 | 261 | 128 | 133 | 670 | 829 | 33 | 600 | 500 | 275 | 630 |
| 80UZ42.2 | 446 | 320 | 126 | 260 | 165 | 258 | 261 | 128 | 133 | 670 | 829 | 33 | 600 | 500 | 275 | 630 |
| 80UZ43.7 | 473 | 320 | 153 | 260 | 165 | 258 | 290 | 140 | 150 | 721 | 880 | 33 | 600 | 500 | 275 | 680 |
| 100UZ43.7 | 560 | 405 | 155 | 310 | 181 | 286 | 314 | 149 | 165 | 777 | 936 | 40 | 700 | 600 | 330 | 735 |
| 80UZ45.5 | 510 | 350 | 160 | 290 | 165 | 258 | 358 | 179 | 179 | 927 | 1185 | 28 | 600 | 500 | 310 | 800 |
| 100UZ45.5 | 585 | 425 | 160 | 330 | 181 | 286 | 358 | 179 | 179 | 974 | 1230 | 38 | 700 | 600 | 355 | 845 |
| 80UZ47.5 | 510 | 350 | 160 | 290 | 165 | 258 | 358 | 179 | 179 | 948 | 1220 | 28 | 600 | 500 | 310 | 820 |
| 100UZ47.5 | 585 | 425 | 160 | 330 | 181 | 286 | 358 | 179 | 179 | 995 | 1265 | 35 | 700 | 600 | 355 | 865 |
| 100UZ411 | 593 | 425 | 168 | 330 | 181 | 286 | 385 | 179 | 179 | 1054 | 1310 | 33 | 700 | 600 | 370 | 895 |
-
-
- 50UZ41.5
- 80UZ41.5
- 80UZ42.2
- 80UZ43.7
- 80UZ45.5
- 100UZ43.7
- 100UZ45.5
- 80UZ47.5
- 100UZ47.5
- 100UZ411
W1: Minimale Wasserhöhe
| Druckabgang mm | d | T1 | T2 | T3 | T4 | T5 | T6 | T7 | T8 | T9 | T10 | T11 | K1 | K2 | K3 | K4 | K5 | K6 | B1 | B2 | B3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50mm | 50 | 250 | 230 | 185 | 70 | 63 | 160 | 200 | 50 | 25 | 55 | 25 | 120 | 40 | 110 | 10 | 40 | 120 | 250 | 203 | 15 |
| 80mm | 80 | 288 | 230 | 195 | 80 | 63 | 220 | 250 | 60 | 25 | 55 | 32 | 170 | 40 | 155 | 15 | 40 | 170 | 290 | 237 | 15 |
| 100mm | 100 | 362 | 300 | 245 | 100 | 74 | 250 | 290 | 95 | 30 | 66 | 50 | 200 | 45 | 181 | 19 | 45 | 200 | 340 | 285 | 15 |
