Alle Teile, die mit Flüssigkeit in Berührung kommen, sind aus Titan. Titan hat eine wesentlich stärkere Oxidschicht als rostfreier Stahl. Dies macht die TM-Serie besonders geeignet für Meereswasser, das über einen hohen Chloridionenanteil verfügt.
Sie befinden sich hier:
TM | 230V / 400V / 50Hz

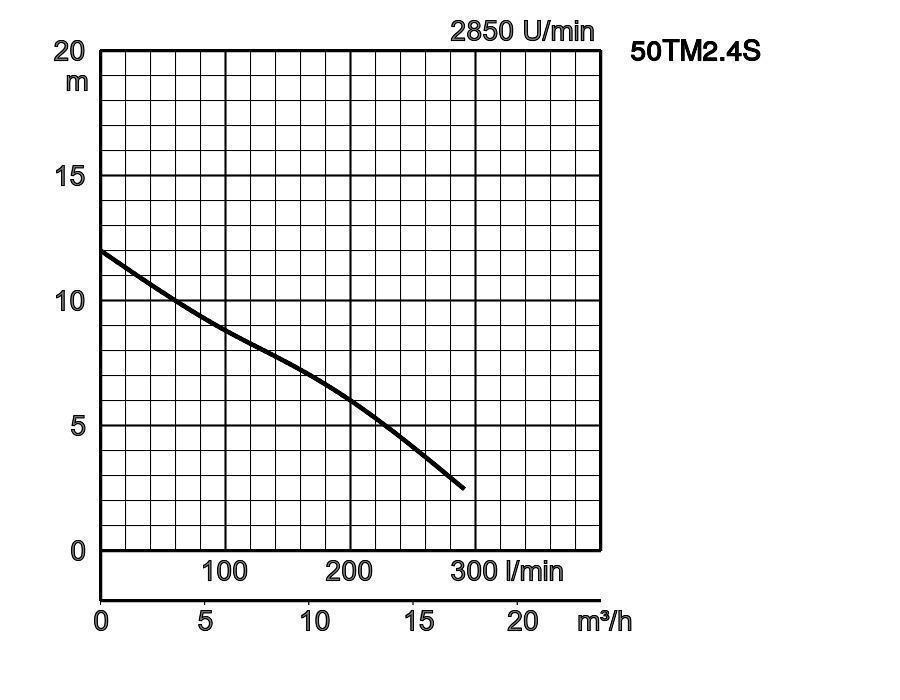

| Modell | Farbcode Leistungskurve | Auslaß mm | Nennleistung kW | Phasen | U/min | Förderhöhe max. m | Fördermenge max. l/min | Startmethode | freistehend | freier Durchgang mm |
|---|---|---|---|---|---|---|---|---|---|---|
| 50TM2.4S | 50 | 0,4 | 1 | 2850 | 12,0 | 290 | Kondens. | 6,7 | 10 | |
| 50TMA2.4S | 50 | 0,4 | 1 | 2850 | 12,0 | 290 | Kondens. | 7,2 | 10 | |
| 50TM2.75 | 50 | 0,75 | 3 | 2850 | 15,0 | 350 | direkt | 7,8 | 10 |
50TM2.4S_0.pdf
| ø Druckstutzen | 50mm | |||
|---|---|---|---|---|
| Fördermedium | Temperatur | 0-40°C | ||
| Art des Mediums | Salzwasser, Meereswasser | |||
| Pumpe | Komponenten | Laufrad | Freistromrad | |
| Wellendichtung | Doppelte innenliegende Gleitringdichtung | |||
| Lager | Gekapselte Kugellager, wartungsfrei | |||
| Material | Laufrad | Glasfaserverstärkter Kunststoff | ||
| Gehäuse oben | Glasfaserverstärkter Kunststoff | |||
| Gehäuse unten | Glasfaserverstärkter Kunststoff | |||
| Wellendichtung | Siliziumkarbid, im Ölbad | |||
| Motor | Phasen / Spannung | Einphasig /230V /50Hz, 3-phasig/ 400V/ 50Hz/ Direktstart | ||
| Isolierung | Schutzklasse E | |||
| Typ, Pole | Induktionsmotor, 2-polig, trocken, IP68 | |||
| Schmierung | Paraffinöl (ISO VG15) | |||
| Motorschutz (eingebaut) | Thermoschalter | |||
| Material | Gehäuse | Titan | ||
| Welle | Titan | |||
| Kabel | Gummi, H07RN8-F | |||
| Druckanschluß | Innengewinde, Flansch | |||
Abmessungen in mm:
-
-
- 50TMA2.4S
-
-
- 50TM2.4S
- 50TM2.75
W1: Minimale Wasserhöhe
| Modell | A | A1 | A2 | B | B1 | D | D1 | D2 | H | W1 |
|---|---|---|---|---|---|---|---|---|---|---|
| 50TM2.4S | 236 | 115 | 81 | 102 | 90 | 162 | 86 | 76 | 360 | 110 |
| 50TMA2.4S | 236 | 115 | 81 | 102 | - | 173 | 76 | 97 | 374 | - |
| 50TM2.75 | 236 | 115 | 81 | 102 | 90 | 162 | 86 | 76 | 374 | 110 |
Bitte beachten: Auslaßbogen, Kupplungsfuß und Stehfüße sind Zubehör und müssen separat bestellt werden.
