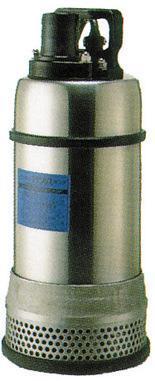

Diese kompakte Tauchmotorpumpe ist geeignet für den Einsatz in leicht korrosiven Flüssigkeiten und verwendet unbedenkliches Paraffinöl als Schmiermittel.
Sie befinden sich hier:
SQ | 230V / 400V / 50Hz
Downloads
| Modell | Farbcode Leistungskurve | Auslaß mm | Nennleistung kW | Phasen | U/min | Förderhöhe max. m | Fördermenge max. l/min | Startmethode | freistehend | freier Durchgang mm |
|---|---|---|---|---|---|---|---|---|---|---|

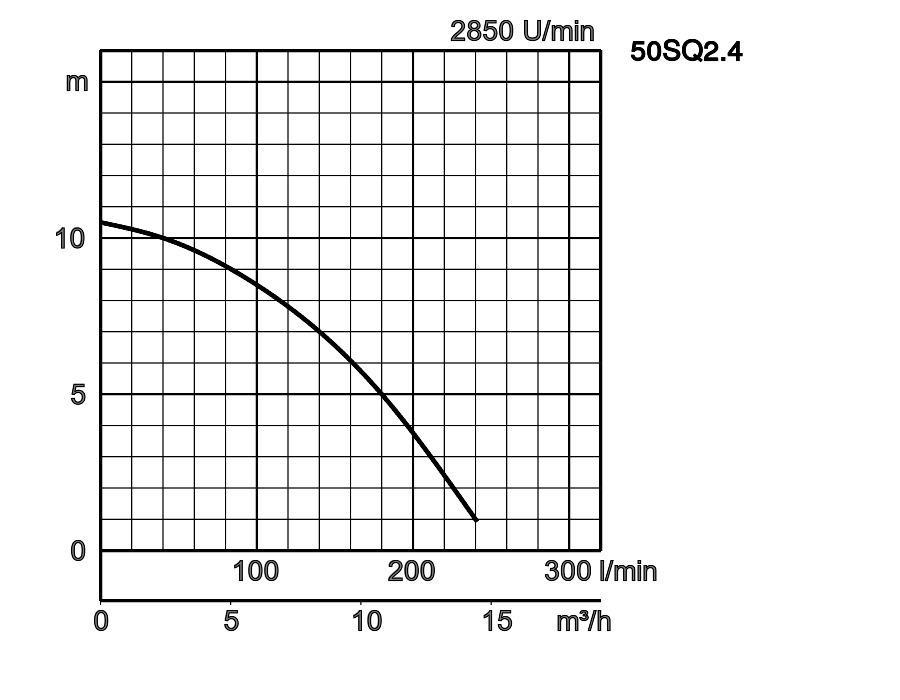

| 50SQ2.4 | 50 | 0,4 | 3 | 2850 | 10,5 | 240 | direkt | 12,0 | 6 | |
| 50SQ2.4S | 50 | 0,4 | 1 | 2850 | 10,5 | 240 | Kondens. | 12,5 | 6 | |

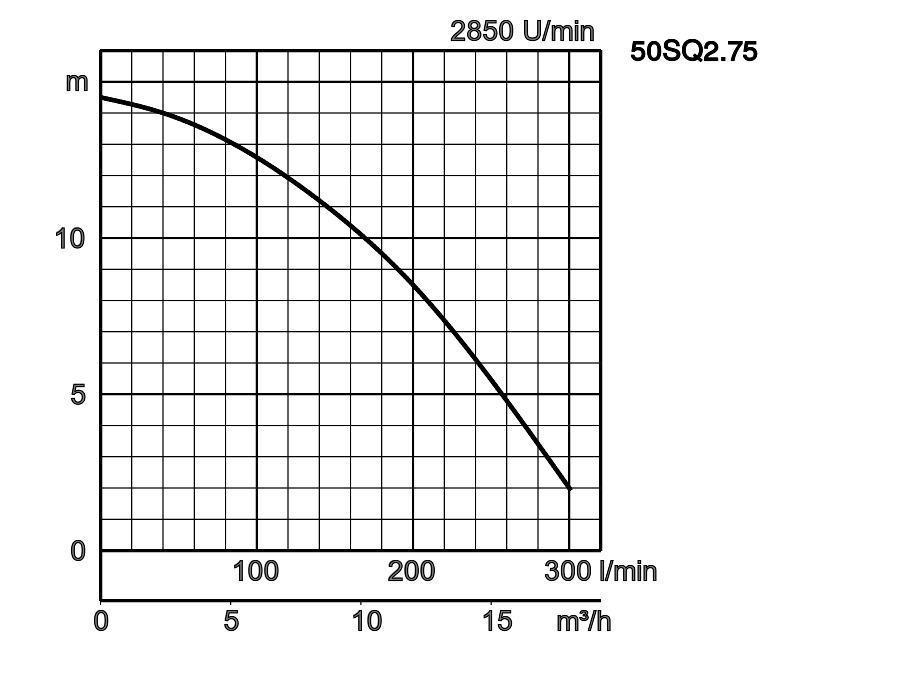

| 50SQ2.75 | 50 | 0,75 | 3 | 2850 | 14,5 | 300 | direkt | 14,0 | 6 |
50SQ2.4_0.pdf
| ø Druckstutzen | 50mm | |||
|---|---|---|---|---|
| Fördermedium | Art des Mediums | Aggressive Medien, Lebensmittelindustrie | ||
| Temperatur | 0-40°C | |||
| Pumpe | Komponenten | Laufrad | Freistromrad | |
| Wellendichtung | Doppelte innenliegende Gleitringdichtung | |||
| Lager | Gekapselte Kugellager, wartungsfrei | |||
| Material | Laufrad | SCS13 (DIN GX5CrNi19-10) | ||
| Gehäuse | SCS13 (DIN GX5CrNi19-10) | |||
| Saugplatte | Rostfreier Stahl DIN 1.4301 | |||
| Wellendichtung | Siliziumkarbid, im Ölbad | |||
| Motor | Phasen / Spannung | Einphasig /230V /50Hz, 3-phasig/ 400V/ 50Hz/ Direktstart | ||
| Schmierung | Paraffinöl (ISO VG15) | |||
| Isolierung | Schutzklasse E | |||
| Motorschutz (eingebaut) | Thermoschalter | |||
| Typ, Pole | Induktionsmotor, 2-polig, trocken, IP68 | |||
| Material | Gehäuse | Rostfreier Stahl DIN 1.4301 | ||
| Welle | Rostfreier Stahl DIN 1.4301 | |||
| Kabel | Gummi, H07RN8-F, Gummi, NSSHÖU | |||
| Druckanschluß | Schlauchanschluß | |||
Abmessungen in mm:
-
-
- 50SQ2.4S
- 50SQ2.4
- 50SQ2.75
W1: Minimale Wasserhöhe
| Modell | A | A1 | B | H | W1 |
|---|---|---|---|---|---|
| 50SQ2.4 | 180 | 125 | 364 | 262 | 60 |
| 50SQ2.4S | 180 | 125 | 364 | 262 | 60 |
| 50SQ2.75 | 180 | 125 | 384 | 282 | 60 |
Bitte beachten: Auslaßbogen, Kupplungsfuß und Stehfüße sind Zubehör und müssen separat bestellt werden.
