Die SFQ-Serie wurde speziell für korrosive Flüssigkeiten entwickelt. Alle Teile, die mit Flüssigkeiten in Berührung kommen, sind aus austenitischem Stahl und daher extrem widerstandsfähig.
Sie befinden sich hier:
- Deutschland >
- Industrie & Abwasser >
- Abwasserpumpen >
- SFQ
SFQ | 400V / 50Hz
Downloads
| Modell | Farbcode Leistungskurve | Auslaß mm | Nennleistung kW | Phasen | U/min | Förderhöhe max. m | Fördermenge max. l/min | Startmethode | Trockengewicht kg * | freier Durchgang mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| freistehend | mit Rohrführung | freistehend | mit Rohrführung | |||||||||

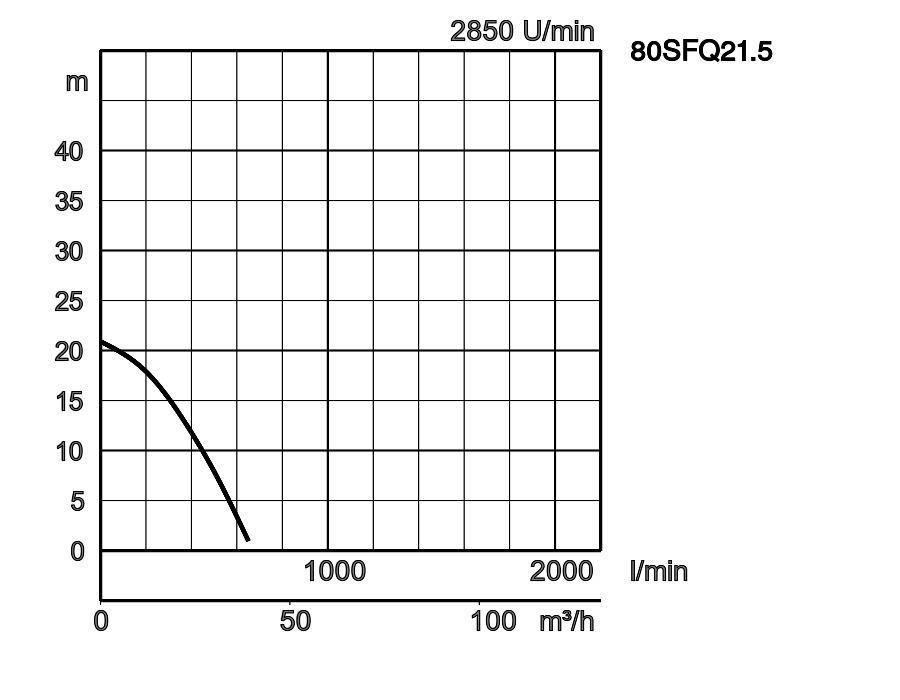

| 80SFQ21.5 | - | 80 | 1,5 | 3 | 2850 | 20,9 | 645 | direkt | 36,0 | - | 6 | |

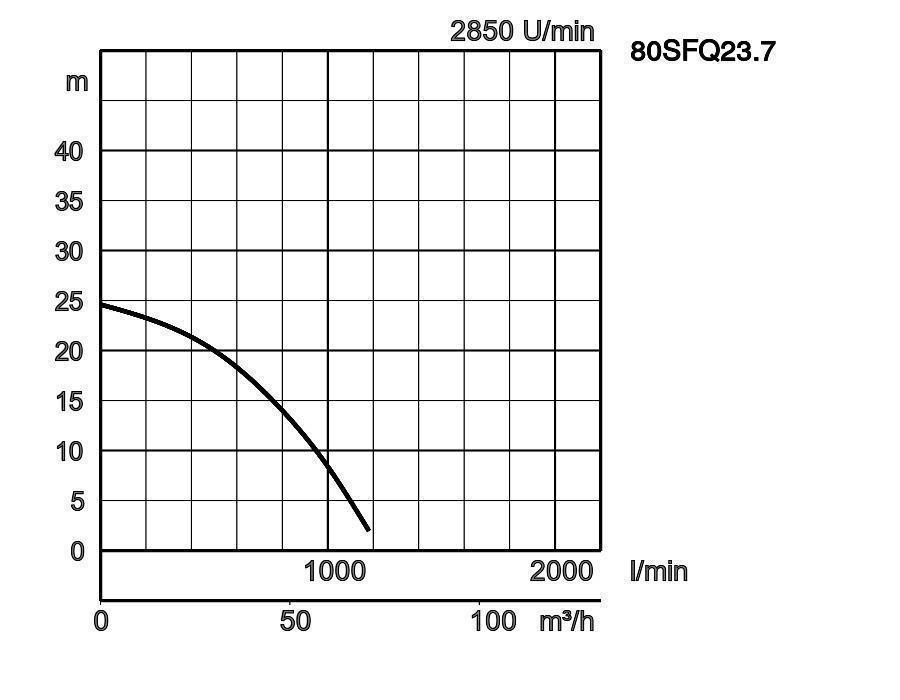

| 80SFQ23.7 | - | 80 | 3,7 | 3 | 2850 | 24,6 | 1180 | direkt | 52,0 | - | 15 | |

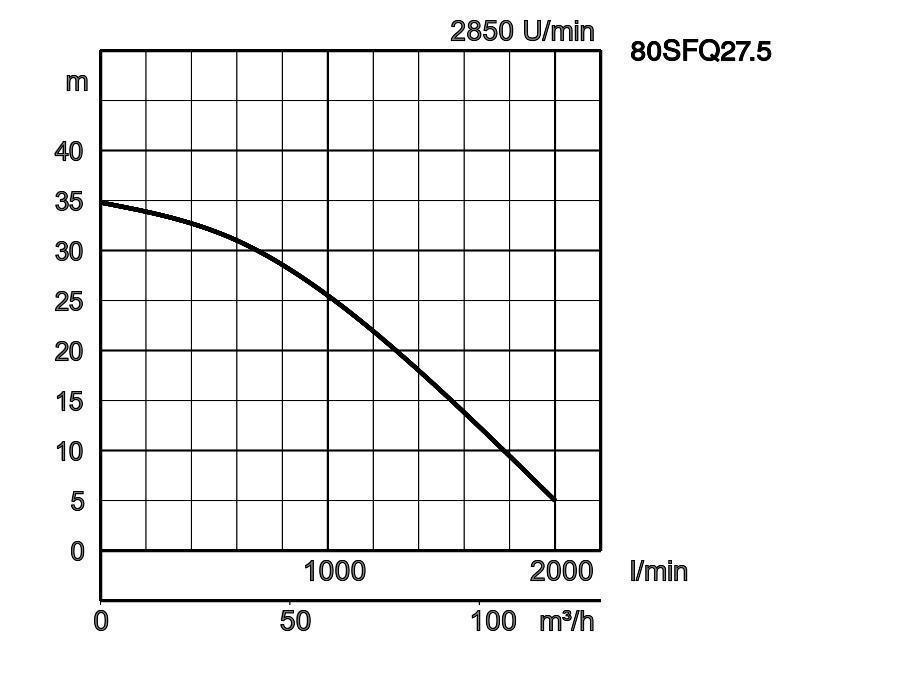

| 80SFQ27.5 | TOS80SFQ27.5 | 80 | 7,5 | 3 | 2850 | 34,8 | 2000 | direkt | 123,0 | 112,0 | 30 | |

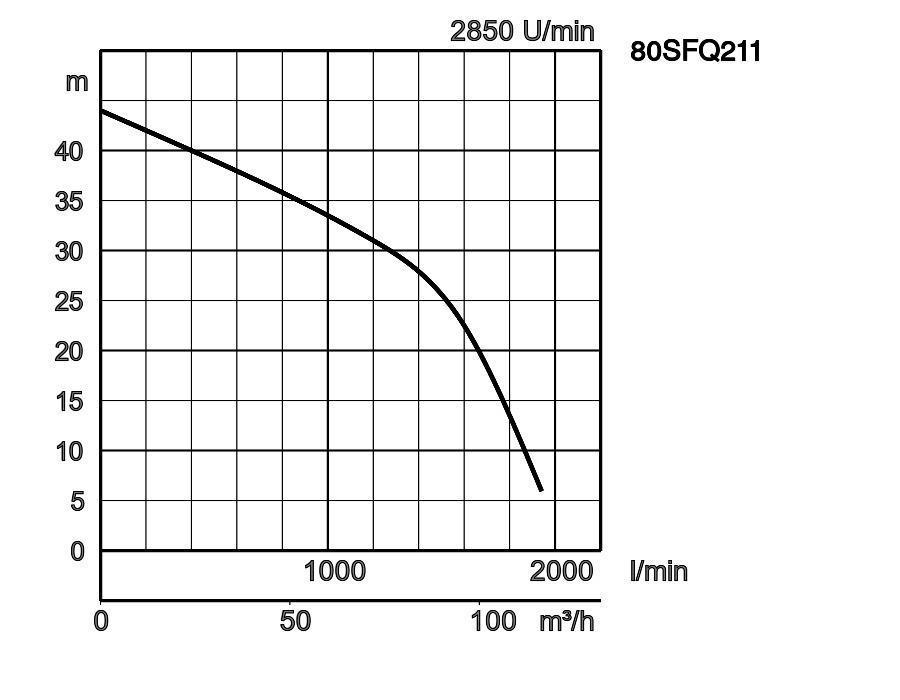

| 80SFQ211 | TOS80SFQ211 | 80 | 11 | 3 | 2850 | 44,0 | 1940 | stern/dreieck | 143,0 | 132,0 | 30 | |
80SFQ21.5_0.pdf
| ø Druckstutzen | 80mm | |||
|---|---|---|---|---|
| Fördermedium | Art des Mediums | Aggressive Abwässer | ||
| Temperatur | 0-40°C | |||
| Pumpe | Komponenten | Laufrad | Freistromrad offen | |
| Wellendichtung | Doppelte innenliegende Gleitringdichtung | |||
| Lager | Gekapselte Kugellager, wartungsfrei | |||
| Material | Laufrad | Edelstahlguß DIN 1.4401, Edelstahlguß DIN 1.4408 | ||
| Gehäuse | Edelstahlguß DIN 1.4401, Edelstahlguß DIN 1.4408 | |||
| Saugplatte | Edelstahlguß DIN 1.4401, Edelstahlguß DIN 1.4408 | |||
| Wellendichtung | Siliziumkarbid, im Ölbad | |||
| Motor | Motorschutz (eingebaut) | Thermoschalter | ||
| Typ, Pole | Induktionsmotor, 2-polig, trocken, IP68 | |||
| Schmierung | Turbinenöl (ISO VG32) | |||
| Phasen / Spannung | 3-phasig/ 400V/ 50Hz/ Direktstart, 3-phasig/ 400V/ 50Hz/ Stern-Dreieck-Start | |||
| Isolierung | Schutzklasse F | |||
| Material | Gehäuse | Edelstahlguß DIN 1.4401, Edelstahlguß DIN 1.4408 | ||
| Welle | Rostfreier Stahl DIN 1.4401 | |||
| Kabel | Gummi, NSSHÖU | |||
| Druckanschluß | Innengewinde, JIS10K-Flansch | |||
Abmessungen in mm:
-
-
- 80SFQ21.5
- 80SFQ27.5
- 80SFQ211
- 80SFQ23.7
W1: Minimale Wasserhöhe
| Modell | A | A1 | A2 | B | D | D1 | D2 | H | W1 | W2 |
|---|---|---|---|---|---|---|---|---|---|---|
| 80SFQ21.5 | 329 | 165 | 110 | 109 | 221 | 110 | 111 | 484 | 95 | 415 |
| 80SFQ23.7 | 359 | 180 | 125 | 154 | 257 | 125 | 132 | 542 | 130 | 495 |
| 80SFQ27.5 | 635 | 362 | 180 | 287 | 360 | 180 | 180 | 844 | 190 | 690 |
| 80SFQ211 | 635 | 362 | 180 | 287 | 360 | 180 | 180 | 892 | 190 | 710 |
Bitte beachten: Auslaßbogen, Kupplungsfuß und Stehfüße sind Zubehör und müssen separat bestellt werden.
Abmessungen - Ausführung mit Führungsrohren in mm:
| Modell | A | A1 | A2 | A3 | A5 | A6 | D | D1 | D2 | H | H1 | H2 | M1 | M2 | W1 | W2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80SFQ21.5 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 80SFQ23.7 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 80SFQ27.5 | 550 | 370 | 180 | 310 | 165 | 258 | 360 | 180 | 180 | 875 | 1067 | 31 | 600 | 500 | 220 | 720 |
| 80SFQ211 | 550 | 370 | 180 | 310 | 165 | 258 | 360 | 180 | 180 | 923 | 1111 | 31 | 600 | 500 | 220 | 745 |
-
-
- 80SFQ21.5
- 80SFQ23.7
-
-
- 80SFQ27.5
- 80SFQ211
W1: Minimale Wasserhöhe
| Druckabgang mm | d | T2 | T3 | T4 | T5 | T6 | T7 | T8 | T9 | T10 | T11 | K1 | K3 | K4 | K5 | K6 | B1 | B2 | B3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80mm | 80 | 230 | 195 | 80 | 50 | 220 | 250 | 60 | 25 | 28 | 32 | 170 | 155 | 15 | 40 | 170 | 290 | 237 | 15 |
