Die Komponenten der PU-Serie bestehen entweder aus rostfreiem Stahl oder aus modernsten verstärkten Kunststoffen. Diese Serie ist robust und störungsunanfällig. PU-Pumpen sind besonders geeignet für Abwasser aber auch für viele andere anspruchsvolle Aufgaben.
| Modell | Farbcode Leistungskurve | Auslaß mm | Nennleistung kW | Phasen | U/min | Förderhöhe max. m | Fördermenge max. l/min | Startmethode | Trockengewicht kg * | freier Durchgang mm | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| freistehend | mit Rohrführung | freistehend | mit Rohrführung | ||||||||||
 |

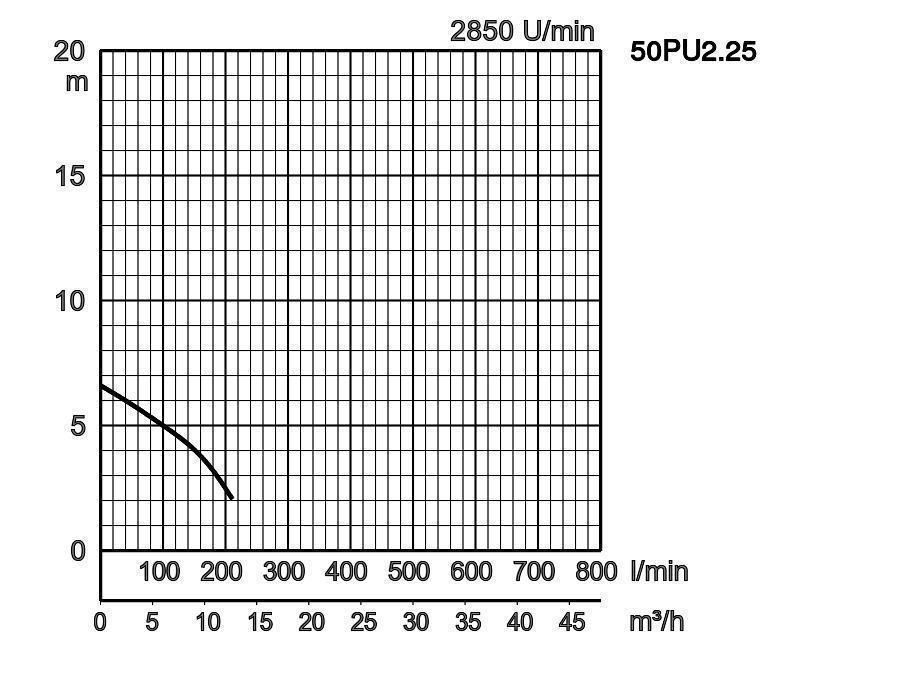

50PU2.25 | optional | 50 | 0,25 | 3 | 2850 | 6,6 | 210 | direkt | 6,1 | - | 35 | |

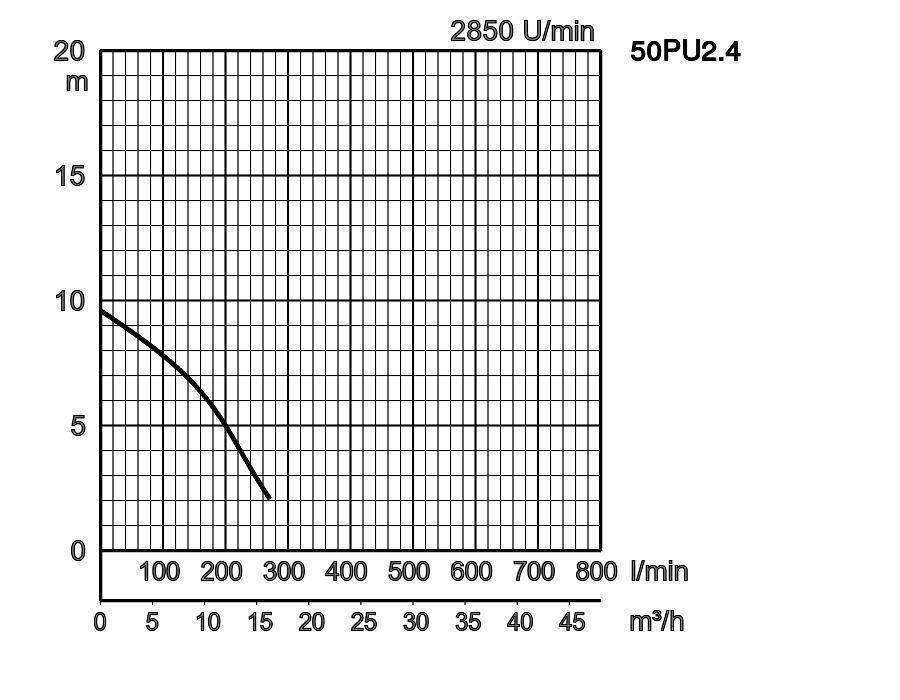

| 50PU2.4 | optional | 50 | 0,4 | 3 | 2850 | 9,6 | 270 | direkt | 7,0 | - | 35 | ||
| 50PU2.4S | optional | 50 | 0,4 | 1 | 2850 | 9,6 | 270 | Kondens. | 7,1 | - | 35 | ||

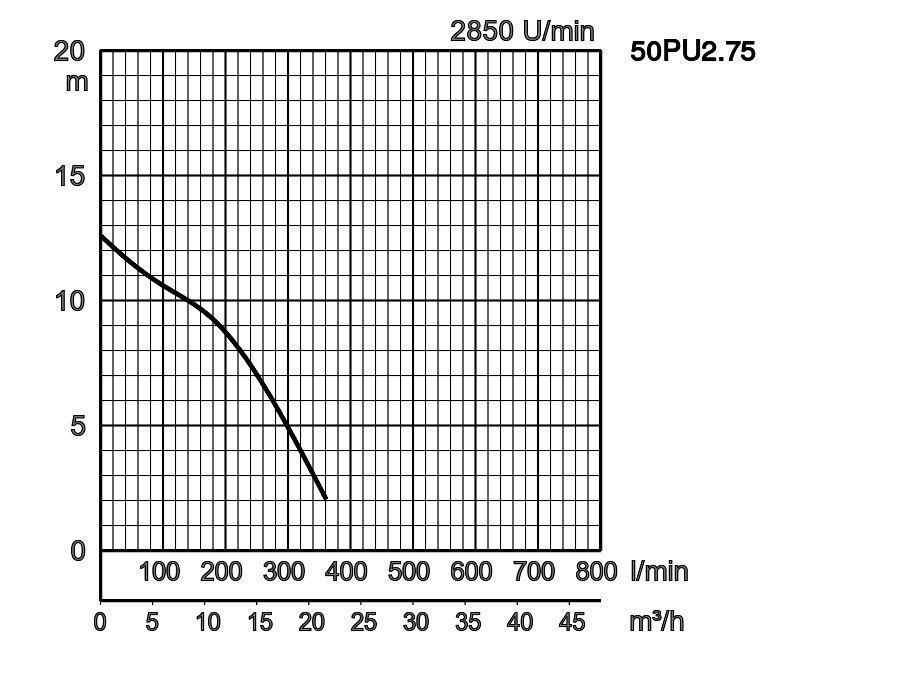

| 50PU2.75 | optional | 50 | 0,75 | 3 | 2850 | 12,5 | 360 | direkt | 8,3 | - | 35 | ||
| 50PU2.75S | optional | 50 | 0,75 | 1 | 2850 | 12,5 | 360 | Kondens. | 8,9 | - | 35 | ||

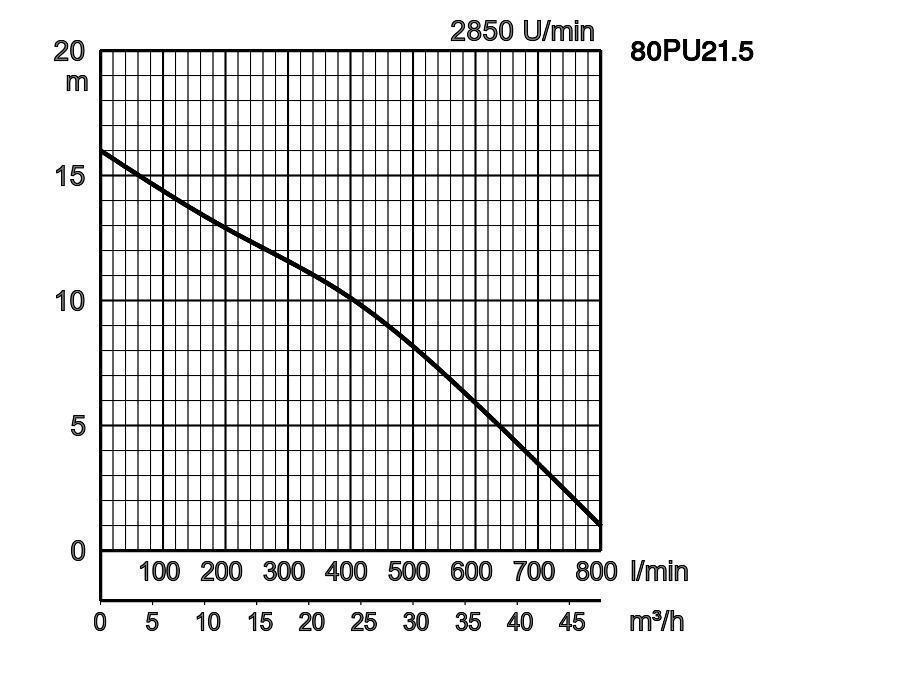

| 80PU21.5 | optional | 80 | 1,5 | 3 | 2850 | 16,0 | 800 | direkt | 15,8 | - | 46 | ||
 |
50PUA2.4 | optional | 50 | 0,4 | 3 | 2850 | 9,6 | 270 | direkt | 7,5 | - | 35 | |
| 50PUA2.4S | optional | 50 | 0,4 | 1 | 2850 | 9,6 | 270 | Kondens. | 7,7 | - | 35 | ||
| 50PUA2.75 | optional | 50 | 0,75 | 3 | 2850 | 12,5 | 360 | direkt | 8,9 | - | 35 | ||
| 50PUA2.75S | optional | 50 | 0,75 | 1 | 2850 | 12,5 | 360 | Kondens. | 9,5 | - | 35 | ||
| ø Druckstutzen | 50mm, 80mm | |||
|---|---|---|---|---|
| Fördermedium | Temperatur | 0-40°C | ||
| Art des Mediums | Kommunales Abwasser, Wasser mit Feststoffen | |||
| Pumpe | Komponenten | Laufrad | Freistromrad | |
| Wellendichtung | Doppelte innenliegende Gleitringdichtung | |||
| Lager | Gekapselte Kugellager, wartungsfrei | |||
| Material | Laufrad | Glasfaserverstärkter Kunststoff | ||
| Gehäuse oben | Glasfaserverstärkter Kunststoff | |||
| Gehäuse unten | Kunststoff | |||
| Wellendichtung | Siliziumkarbid, im Ölbad | |||
| Motor | Motorschutz (eingebaut) | Thermoschalter | ||
| Isolierung | Schutzklasse E | |||
| Schmierung | Turbinenöl (ISO VG32) | |||
| Typ, Pole | Induktionsmotor, 2-polig, trocken, IP68 | |||
| Phasen / Spannung | 3-phasig/ 400V/ 50Hz/ Direktstart, Einphasig /230V /50Hz | |||
| Material | Gehäuse | Rostfreier Stahl DIN 1.4301 | ||
| Welle | Rostfreier Stahl DIN 1.4301 | |||
| Kabel | Gummi, H07RN8-F | |||
| Druckanschluß | Innengewinde, Flansch | |||
| Optionales Zubehör | Kupplungsfuß "TOK" für kleine Pumpen | |||
| Modell | A | A1 | A2 | B | D | D1 | D2 | H | W1 | W2 |
|---|---|---|---|---|---|---|---|---|---|---|
| 50PU2.25 | 236 | 115 | 81 | 102 | 162 | 76 | 86 | 349 | 110 | 310 |
| 50PU2.4 | 236 | 115 | 81 | 102 | 162 | 76 | 86 | 360 | 110 | 325 |
| 50PU2.4S | 236 | 115 | 81 | 102 | 162 | 76 | 86 | 360 | 110 | 325 |
| 50PU2.75 | 236 | 115 | 81 | 102 | 162 | 76 | 86 | 374 | 110 | 335 |
| 50PU2.75S | 236 | 115 | 81 | 102 | 162 | 76 | 86 | 374 | 110 | 335 |
| 80PU21.5 | 295 | 145 | 99 | 130 | 196 | 92 | 104 | 475 | 150 | 427 |
| 50PUA2.4 | 236 | 115 | 81 | 102 | 173 | 76 | 97 | 374 | - | - |
| 50PUA2.4S | 236 | 115 | 81 | 102 | 173 | 76 | 97 | 374 | - | - |
| 50PUA2.75 | 236 | 115 | 81 | 102 | 173 | 76 | 97 | 388 | - | - |
| 50PUA2.75S | 236 | 115 | 81 | 102 | 173 | 76 | 97 | 388 | - | - |
