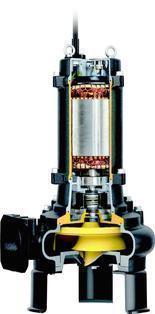

Einzigartiger Schneidemechanismus - Festkörper werden gleichzeitigt zerquetscht und geschnitten.
Die Saugplatte verfügt über eine feststehende Schaufel, die zusammen mit den zwei scharfkantigen Rändern des verstopfungsfreien Kanallaufrads einen effektiven Schneidemechanismus bildet.

Downloads

Leistungskurven & Spezifikationen Material Abmessungen

Modell		Farbcode Leistungskurve	Auslaß mm	Nennleistung kW	Phasen	U/min	Förderhöhe max. m	Fördermenge max. l/min	Startmethode	Trockengewicht kg *		freier Durchgang mm
freistehend	mit Rohrführung	Farbcode Leistungskurve	Auslaß mm	Nennleistung kW	Phasen	U/min	Förderhöhe max. m	Fördermenge max. l/min	Startmethode	freistehend	mit Rohrführung	freier Durchgang mm

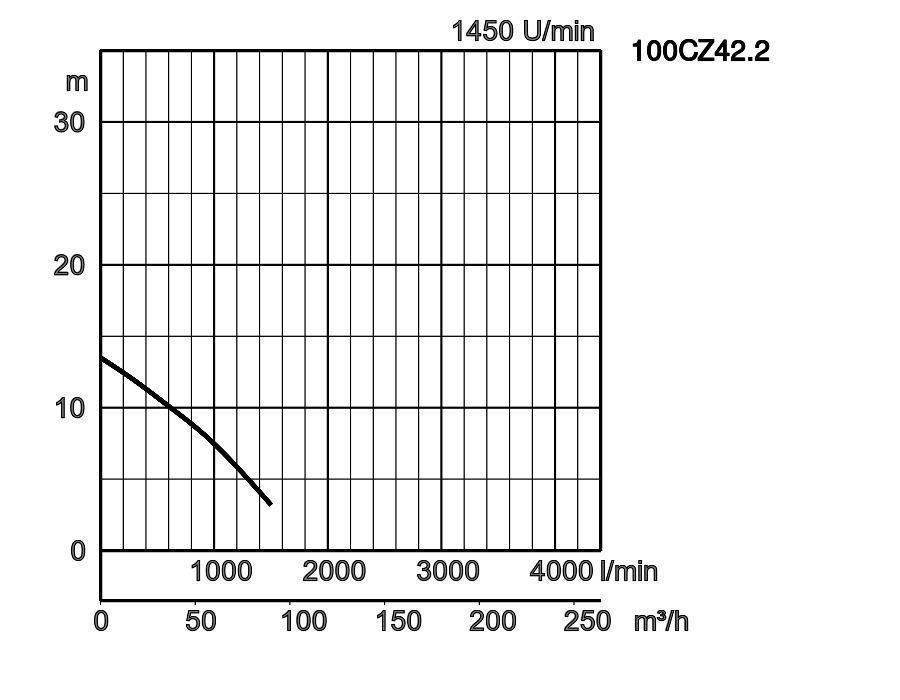

100CZ42.2	TOS100CZ42.2	1 print 100CZ42.2_0.pdf	100	2,2	3	1450	13,5	1500	direkt	81,0	70,0	30

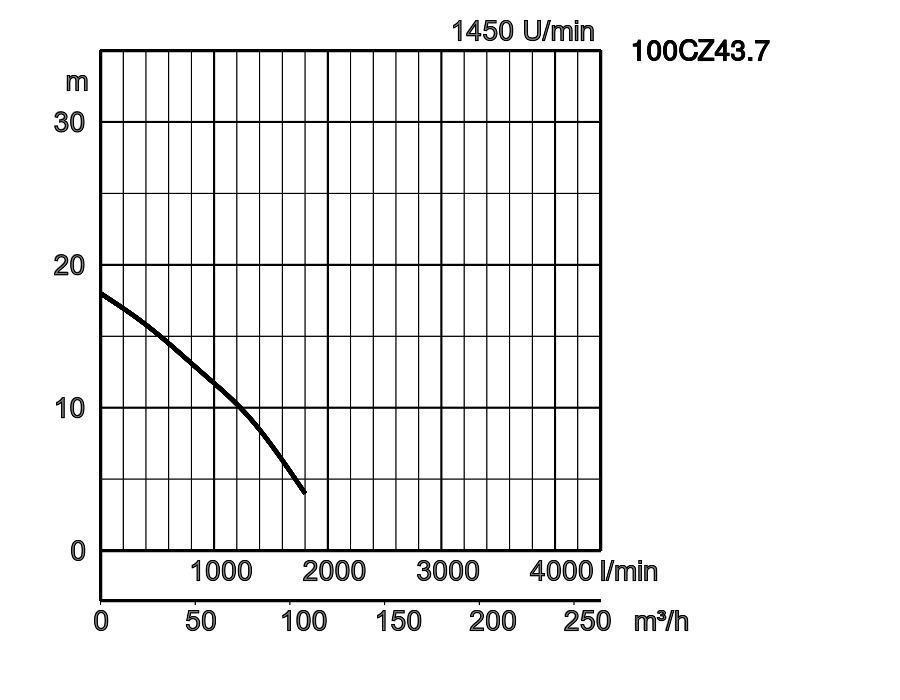

100CZ43.7	TOS100CZ43.7	2 print 100CZ43.7_0.pdf	100	3,7	3	1450	18,0	1800	direkt	92,0	84,0	30

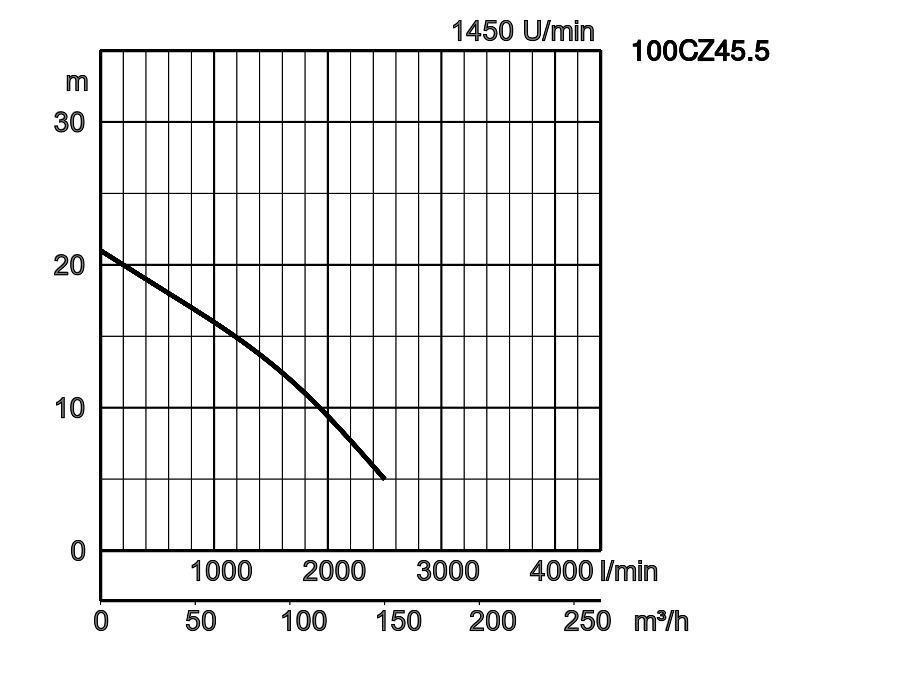

100CZ45.5	TOS100CZ45.5	3 print 100CZ45.5_0.pdf	100	5,5	3	1450	21,0	1800	direkt	133,0	126,0	35

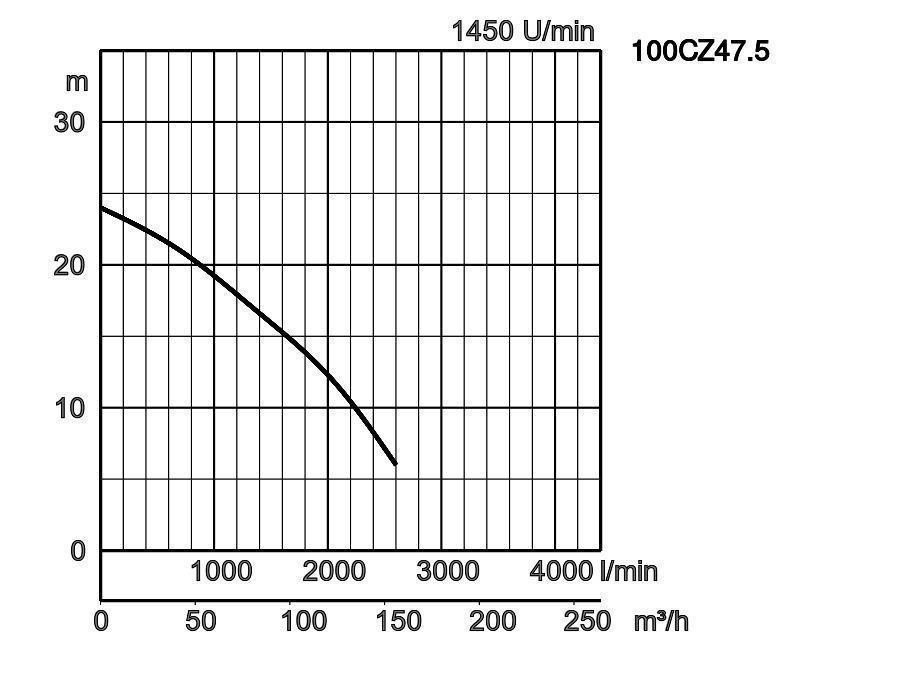

100CZ47.5	TOS100CZ47.5	4 print 100CZ47.5_0.pdf	100	7,5	3	1450	24,0	2600	direkt	144,0	137,0	35

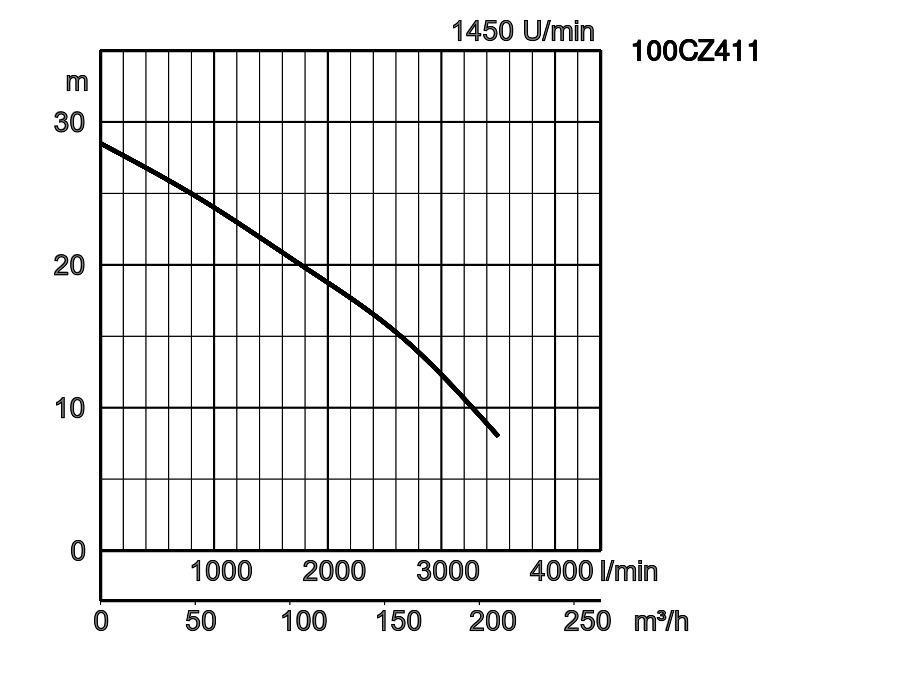

100CZ411	TOS100CZ411	5 print 100CZ411_0.pdf	100	11	3	1450	24,0	3500	stern/dreieck	231,0	214,0	41

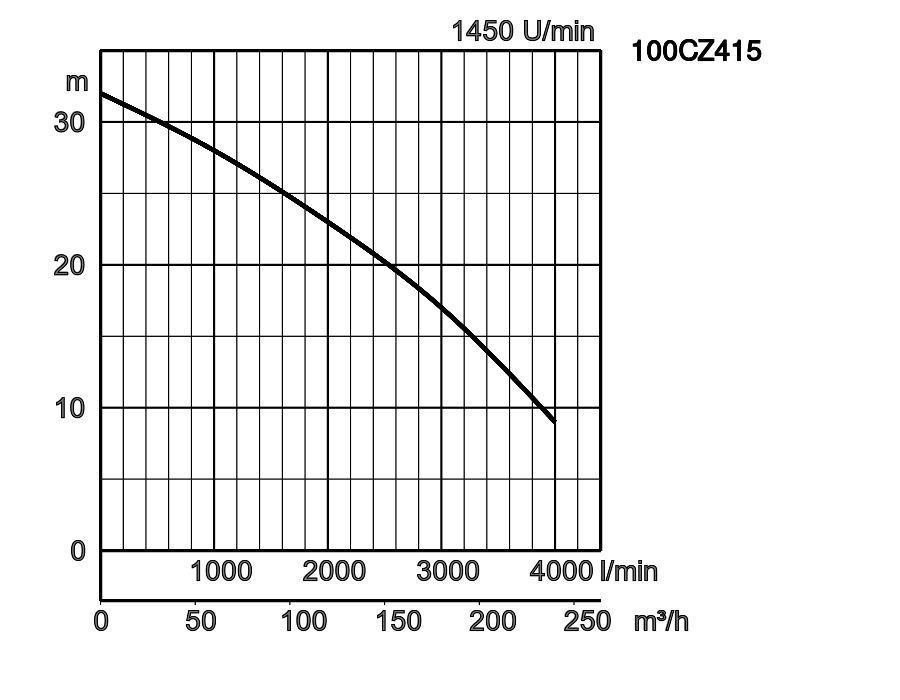

100CZ415	TOS100C415	6 print 100CZ415_0.pdf	100	15	3	1450	32,0	4000	stern/dreieck	247,0	231,0	41

ø Druckstutzen			100mm
Fördermedium	Temperatur		0-40°C
Fördermedium	Art des Mediums		Kommunales Abwasser mit zerkleinerbarem Feststoffanteil
Pumpe	Komponenten	Laufrad	Kanalrad mit Schneidewerk
		Wellendichtung	Doppelte innenliegende Gleitringdichtung
		Lager	Gekapselte Kugellager, wartungsfrei
	Material	Laufrad	Sphäroguß GGG50
		Gehäuse	Grauguß GG25
		Saugplatte	Sphäroguß GGG50
		Wellendichtung	Siliziumkarbid, im Ölbad
Motor	Phasen / Spannung		3-phasig/ 400V/ 50Hz/ Direktstart, 3-phasig/ 400V/ 50Hz/ Stern-Dreieck-Start
	Motorschutz (eingebaut)		Thermoschalter, Thermofühler in Wicklung
	Schmierung		Turbinenöl (ISO VG32)
	Isolierung		Schutzklasse F
	Typ, Pole		Induktionsmotor, 4-polig, trocken, IP68
	Material	Gehäuse	Grauguß GG20
		Welle	Rostfreier Stahl DIN 1.4028
		Kabel	Gummi, NSSHÖU
Druckanschluß			Innengewinde, JIS10K-Flansch
Optionales Zubehör			Kupplungsfuß "TOS" (Rohrhalterung, Kupplungsfuß, Kette) / Auslaßbogen und Ständer für freistehenden Typ

Abmessungen in mm:

100CZ42.2
100CZ43.7
100CZ45.5
100CZ47.5
100CZ411
100CZ415

W1: Minimale Wasserhöhe

Modell	A	A1	A2	A3	B	D	D1	D2	H	W1	W2
100CZ42.2	629	357	167	230	342	341	162	179	658	245	620
100CZ43.7	629	357	167	230	342	341	162	179	708	245	670
100CZ45.5	685	387	193	260	372	410	205	205	930	320	805
100CZ47.5	685	387	193	260	372	410	205	205	911	320	790
100CZ411	685	387	193	260	372	410	205	205	911	320	790
100CZ415	722	412	205	285	380	438	219	219	1070	350	945

Bitte beachten: Auslaßbogen, Kupplungsfuß und Stehfüße sind Zubehör und müssen separat bestellt werden.

Abmessungen - Ausführung mit Führungsrohren in mm:

Modell	A	A1	A2	A3	A5	A6	D	D1	D2	H	H1	H2	M1	M2	W1	W2
100CZ42.2	517	350	167	290	165	270	334	155	179	659	782	100	600	500	245	620
100CZ43.7	517	350	167	290	165	270	334	155	179	709	832	100	600	500	245	670
100CZ45.5	618	425	193	330	181	285	391	188	203	927	1289	118	700	600	315	805
100CZ47.5	618	425	193	330	181	285	391	188	203	908	1274	118	700	600	315	785
100CZ411	655	450	205	355	286	181	438	219	219	990	1356	111	700	600	340	865
100CZ415	655	450	205	355	181	286	438	219	219	1060	1426	111	900	700	340	935

100CZ42.2
100CZ43.7
100CZ45.5
100CZ47.5
100CZ411
100CZ415

W1: Minimale Wasserhöhe

Druckabgang mm	d	T1	T2	T3	T4	T5	T6	T7	T8	T9	T10	T11	K1	K2	K3	K4	K5	K6	B1	B2	B3
100mm	100	288	230	195	80	63	220	250	60	25	55	32	170	40	155	15	40	170	290	237	15
