Laufrad und Saugplatte bilden in Verbindung mit einer Klinge aus Wolframkarbid einen Schneidemechanismus, der Feststoffe zerkleinert und so verstopfungsfreies Pumpen ermöglicht.
Sie befinden sich hier:
C | 400V / 230V / 50Hz
Downloads
| Modell | Farbcode Leistungskurve | Auslaß mm | Nennleistung kW | Phasen | U/min | Förderhöhe max. m | Fördermenge max. l/min | Startmethode | Trockengewicht kg * | freier Durchgang mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| freistehend | mit Rohrführung | freistehend | mit Rohrführung | |||||||||
| 50C2.75 | TOS50C2.75 | 50 | 0,75 | 3 | 2850 | 11,5 | 335 | direkt | 24,0 | 23,0 | 21 | |
| 50C2.75S | TOS50C2.75S | 50 | 0,75 | 1 | 2850 | 11,5 | 335 | Kondens. | 32,0 | 30,0 | 21 | |

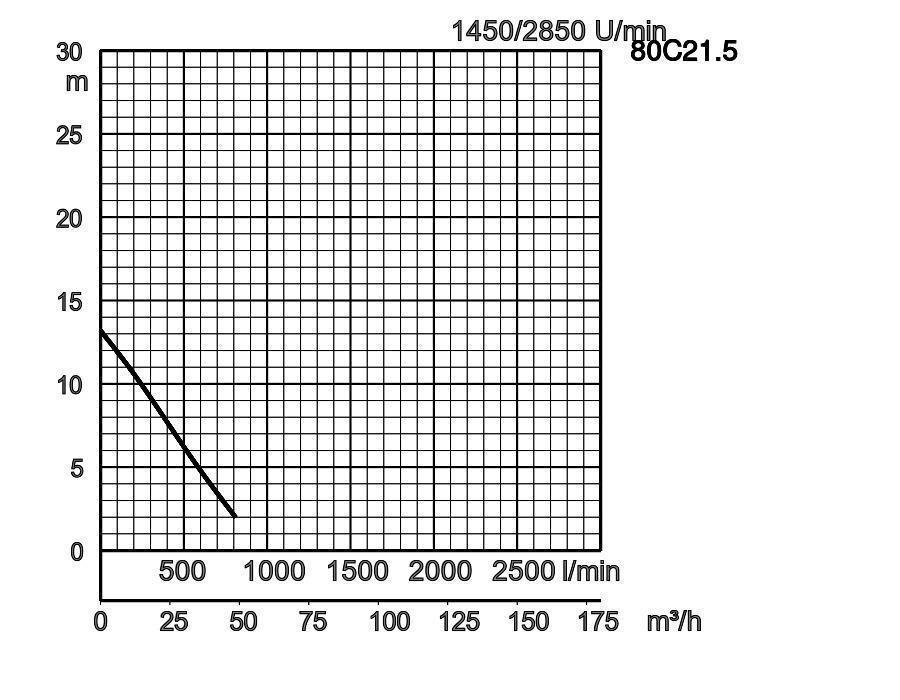

| 80C21.5 | TOS80C21.5 | 80 | 1,5 | 3 | 2850 | 13,2 | 810 | direkt | 36,0 | 34,0 | 37 | |
| 100C42.2 | TOS100C42.2 | 100 | 2,2 | 3 | 1450 | 13,5 | 1100 | direkt | 70,0 | 64,0 | 44 | |

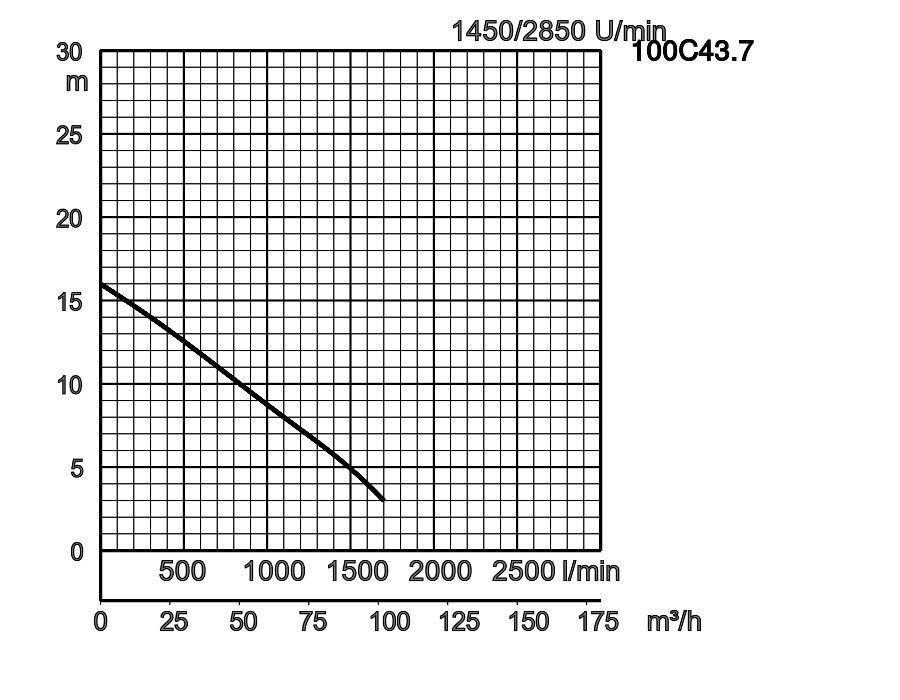

| 100C43.7 | TOS100C43.7 | 100 | 3,7 | 3 | 1450 | 16,0 | 1700 | direkt | 86,0 | 80,0 | 60 | |

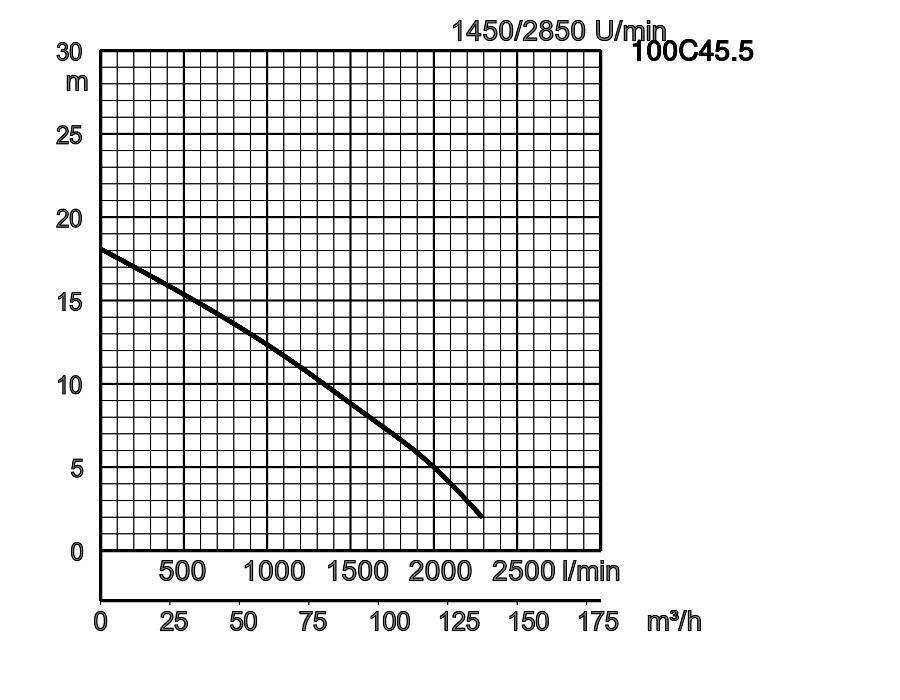

| 100C45.5 | TOS100C45.5 | 100 | 5,5 | 3 | 1450 | 18,1 | 2290 | direkt | 140,0 | 133,0 | 40 | |

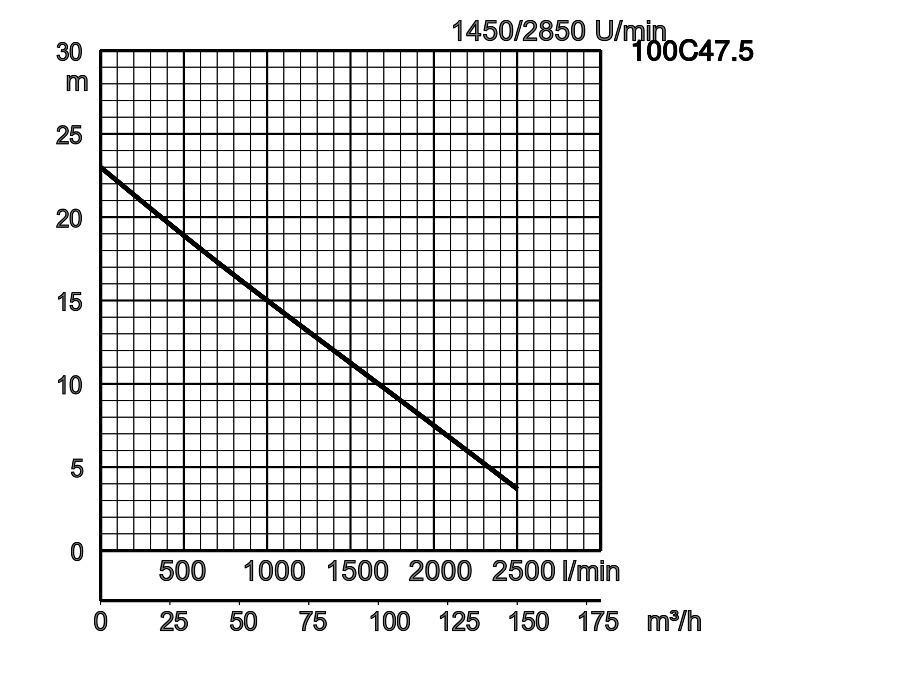

| 100C47.5 | TOS100C47.5 | 100 | 7,5 | 3 | 1450 | 23,0 | 2500 | direkt | 159,0 | 152,0 | 40 | |

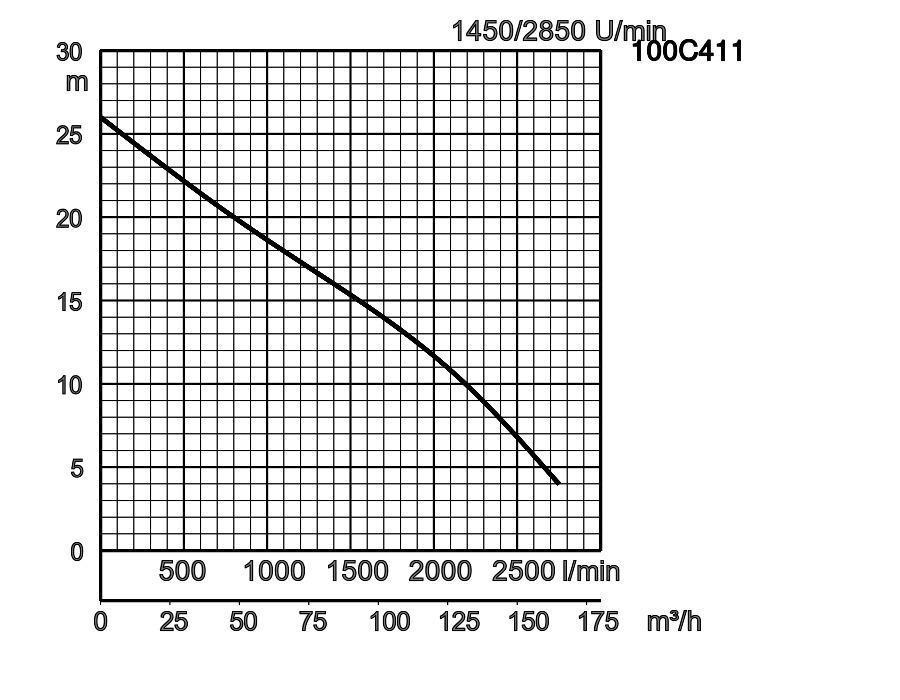

| 100C411 | TOS100C411 | 100 | 11 | 3 | 1450 | 26,0 | 2750 | stern/dreieck | 184,0 | 177,0 | 50 | |

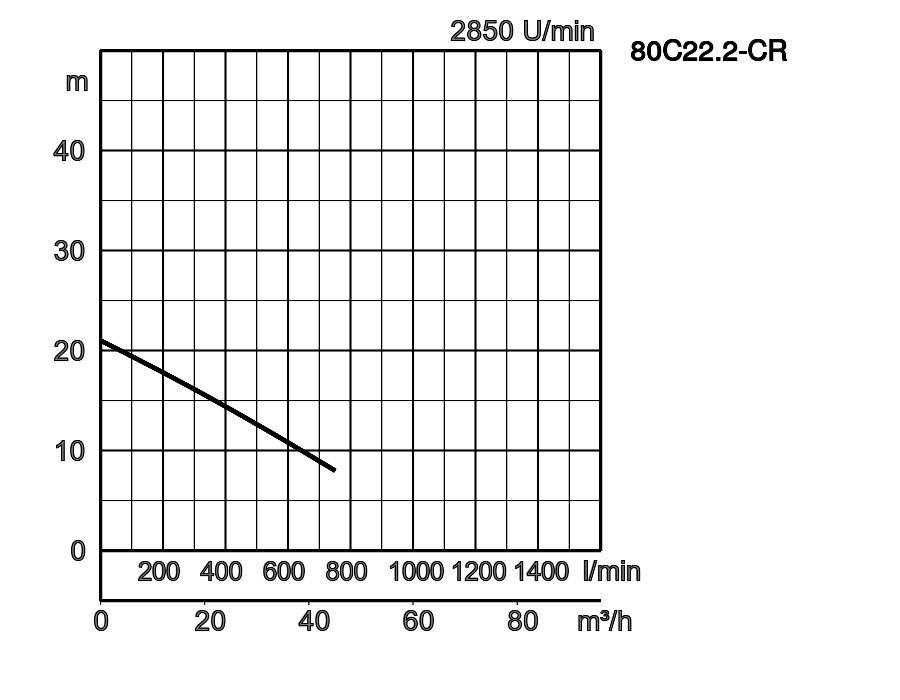

| 80C22.2-CR | TOS80C22.2-CR | 80 | 2,2 | 3 | 2850 | 21,0 | 750 | direkt | 70,0 | 64,0 | 20x31 | |

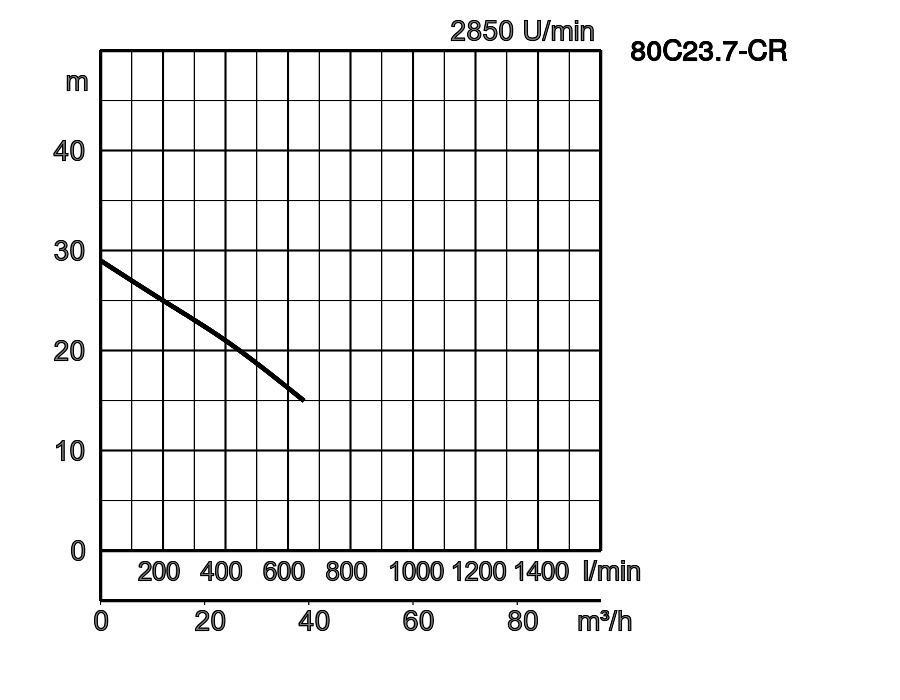

| 80C23.7-CR | TOS80C23.7-CR | 80 | 3,7 | 3 | 2850 | 29,0 | 650 | direkt | 70,0 | 64,0 | 22x31 | |
| 80C25.5-CR | TOS80C25.5-CR | 80 | 5,5 | 3 | 2850 | 32,0 | 1340 | direkt | 125,0 | 117,0 | 29x23 | |

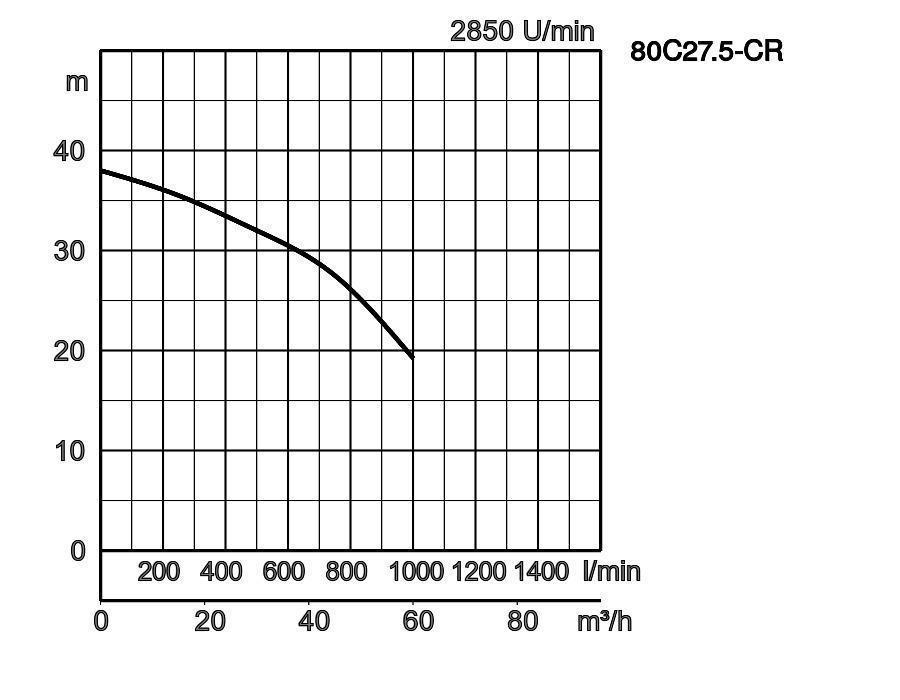

| 80C27.5-CR | TOS80C27.5-CR | 80 | 7,5 | 3 | 2850 | 38,0 | 1000 | direkt | 130,0 | 122,0 | 26x23 | |
| 80C211-CR | TOS80C211-CR | 80 | 11 | 3 | 2850 | 47,0 | 1200 | stern/dreieck | 160,0 | 152,0 | 26x25,5 | |
50C2.75_0.pdf
| ø Druckstutzen | 50mm, 80mm,100mm | |||
|---|---|---|---|---|
| Fördermedium | Temperatur | 0-40°C | ||
| Art des Mediums | Kommunales Abwasser mit zerkleinerbarem Feststoffanteil | |||
| Pumpe | Komponenten | Laufrad | Kanalrad mit Schneidewerk | |
| Wellendichtung | Doppelte innenliegende Gleitringdichtung | |||
| Lager | Gekapselte Kugellager, wartungsfrei | |||
| Material | Laufrad | Grauguß GG20 mit gesinterter Wolframkarbidklinge, Grauguß GG25 mit gesinterter Wolframkarbidklinge, Chromguß mit gesinterter Wolframkarbidklinge | ||
| Gehäuse | Grauguß GG20 | |||
| Saugplatte | Sphäroguß GGG70, Chromgußeisen | |||
| Wellendichtung | Siliziumkarbid, im Ölbad | |||
| Motor | Phasen / Spannung | 3-phasig/ 400V/ 50Hz/ Direktstart, 3-phasig/ 400V/ 50Hz/ Stern-Dreieck-Start, Einphasig /230V /50Hz | ||
| Isolierung | Schutzklasse E, Schutzklasse F, Schutzklasse B | |||
| Schmierung | Turbinenöl (ISO VG32) | |||
| Motorschutz (eingebaut) | Thermoschalter | |||
| Typ, Pole | Induktionsmotor, 2-polig, trocken, IP68, Induktionsmotor, 4-polig, trocken, IP68 | |||
| Material | Gehäuse | Grauguß GG15, Grauguß GG20 | ||
| Welle | Rostfreier Stahl DIN 1.4000, Rostfreier Stahl DIN 1.4028 | |||
| Kabel | Gummi, NSSHÖU, Gummi, H07RN8-F | |||
| Druckanschluß | Innengewinde, JIS10K-Flansch | |||
| Optionales Zubehör | Kupplungsfuß "TOS" (Rohrhalterung, Kupplungsfuß, Kette) / Auslaßbogen und Ständer für freistehenden Typ | |||
Abmessungen in mm:
-
-

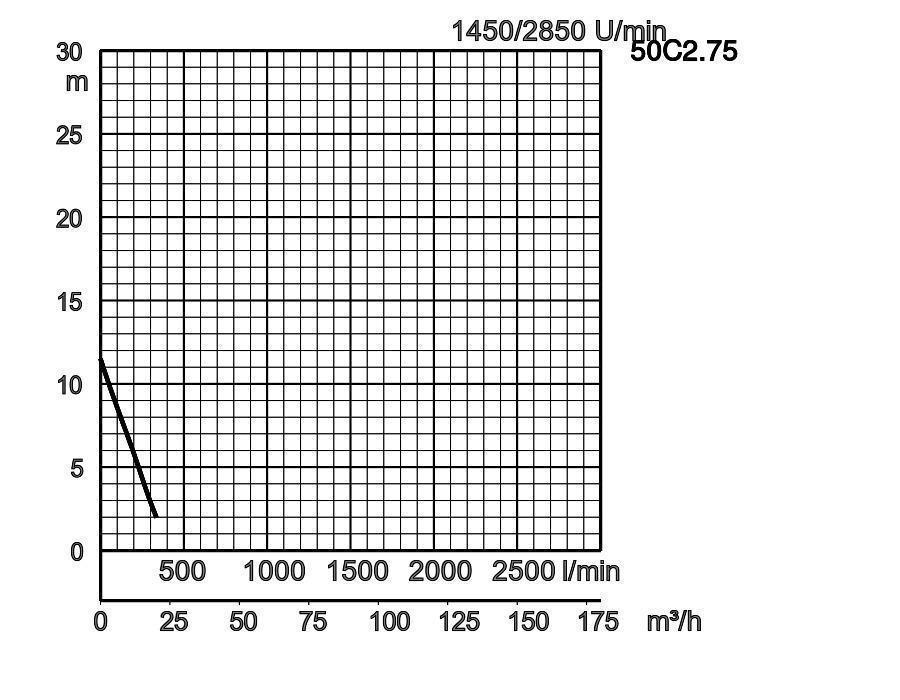

- 50C2.75
- 80C21.5

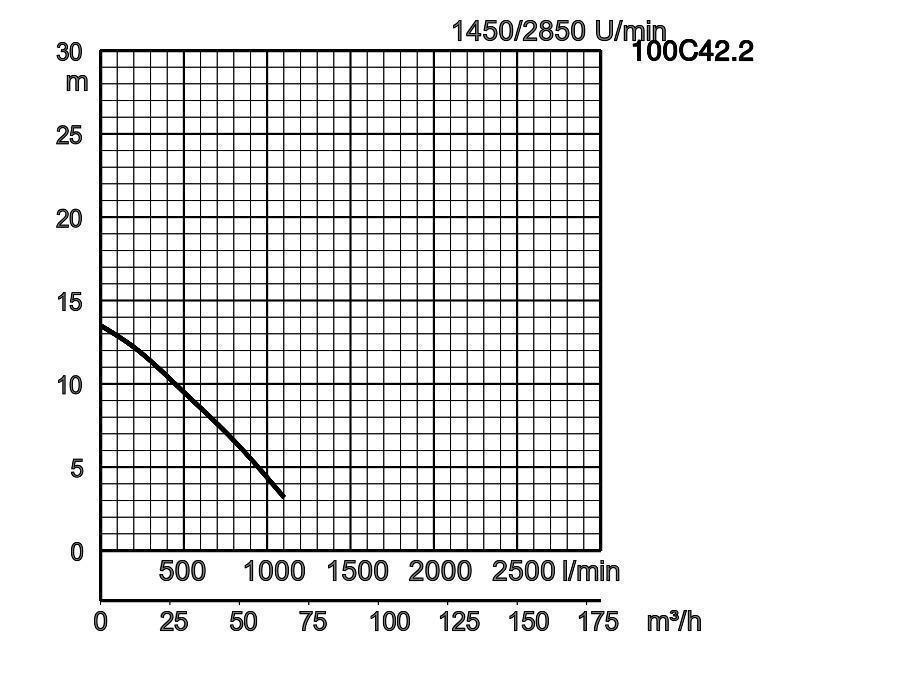

- 100C42.2
- 100C43.7
- 100C45.5
- 100C47.5
- 100C411
- 80C22.2-CR
- 80C23.7-CR

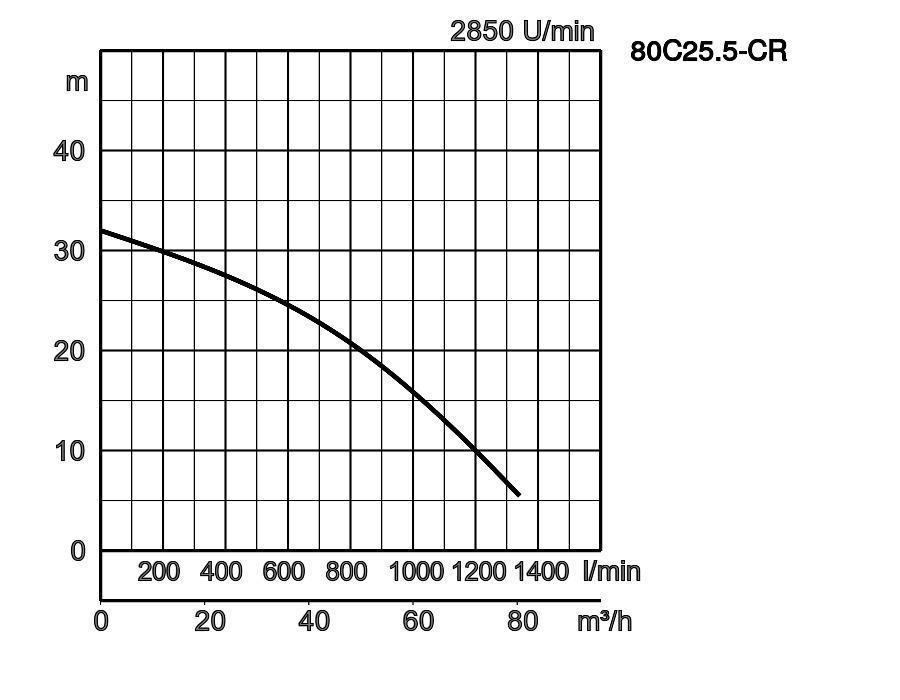

- 80C25.5-CR
- 80C27.5-CR

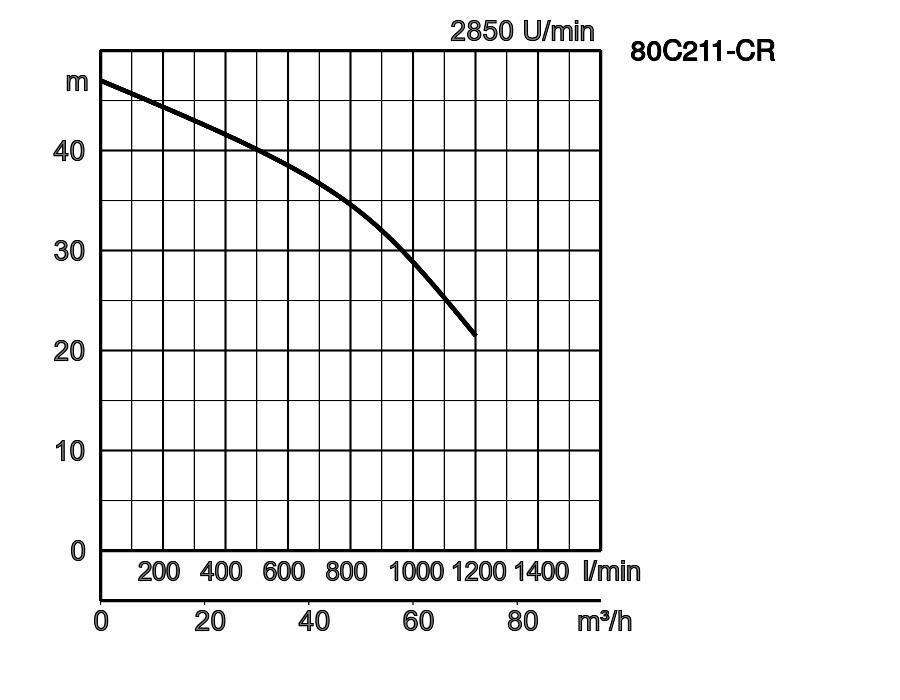

- 80C211-CR
- 50C2.75S
W1: Minimale Wasserhöhe
| Modell | A | A4 | B | D | H | W1 | W2 |
|---|---|---|---|---|---|---|---|
| 50C2.75 | 405 | 351 | 196 | 250 | 415 | 145 | 385 |
| 50C2.75S | 405 | 351 | 196 | 250 | 523 | 145 | 500 |
| 80C21.5 | 446 | 392 | 234 | 250 | 536 | 190 | 465 |
| 100C42.2 | 594 | 489 | 328 | 324 | 616 | 225 | 570 |
| 100C43.7 | 602 | 497 | 333 | 331 | 680 | 235 | 635 |
| 100C45.5 | 687 | 582 | 372 | 400 | 824 | 335 | 700 |
| 100C47.5 | 687 | 582 | 372 | 400 | 814 | 335 | 720 |
| 100C411 | 710 | 605 | 372 | 431 | 1000 | 300 | 840 |
| 80C22.2-CR | 519 | 427 | 292 | 260 | 613 | 180 | 565 |
| 80C23.7-CR | 519 | 427 | 291 | 260 | 613 | 180 | 565 |
| 80C25.5-CR | 615 | 522 | 320 | 345 | 879 | 225 | 745 |
| 80C27.5-CR | 615 | 522 | 320 | 345 | 879 | 225 | 745 |
| 80C211-CR | 615 | 522 | 320 | 345 | 927 | 225 | 770 |
Bitte beachten: Auslaßbogen, Kupplungsfuß und Stehfüße sind Zubehör und müssen separat bestellt werden.
Abmessungen - Ausführung mit Führungsrohren in mm:
| Modell | A | A5 | D | H | H1 | W1 | W2 |
|---|---|---|---|---|---|---|---|
| 50C2.75 | 368 | 175 | 250 | 459 | 650 | 190 | 430 |
| 50C2.75S | 368 | 175 | 250 | 567 | 695 | 190 | 545 |
| 80C21.5 | 410 | 165 | 250 | 586 | - | 240 | 515 |
| 100C42.2 | 484 | 165 | 324 | 631 | 790 | 240 | 585 |
| 100C43.7 | 490 | - | 339 | 690 | 860 | 245 | 645 |
| 100C45.5 | 619 | 181 | 384 | 822 | 1160 | 305 | 690 |
| 100C47.5 | 619 | 181 | 384 | 812 | 1155 | 305 | 710 |
| 100C411 | 642 | 181 | 431 | 934 | 1265 | 300 | 805 |
| 80C22.2-CR | 435 | 165 | 260 | 640 | 1054 | 210 | 595 |
| 80C23.7-CR | 435 | 165 | 260 | 640 | 1054 | 210 | 595 |
| 80C25.5-CR | 530 | 165 | 320 | 877 | 1200 | 220 | 745 |
| 80C27.5-CR | 530 | 165 | 320 | 877 | 1200 | 220 | 745 |
| 80C211-CR | 165 | 530 | 320 | 925 | 1250 | 220 | 765 |
-
-
- 50C2.75
- 80C21.5
- 100C42.2
- 100C43.7
- 100C45.5
- 100C47.5
- 100C411
- 80C22.2-CR
- 80C23.7-CR
- 80C25.5-CR
- 80C27.5-CR
- 80C211-CR
- 50C2.75S
W1: Minimale Wasserhöhe
| Druckabgang mm | d | T1 | T2 | T3 | T4 | T5 | T6 | K1 | K2 | K3 | B1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 50mm | 50 | 230 | 185 | 50 | 25 | 160 | 200 | 120 | 120 | 10 | 250 |
| 80mm | 80 | 230 | 195 | 60 | 32 | 220 | 250 | 170 | 170 | 15 | 290 |
| 100mm | 100 | 230 | 195 | 60 | 32 | 220 | 250 | 170 | 170 | 15 | 290 |
