Das Kanallaufrad der BZ-Serie verfügt über einen freien Durchgang von 80mm, wodurch Abwasser effizient befördert wird. Das Kanallaufrad ermöglicht verstopfungsfreies Pumpen.

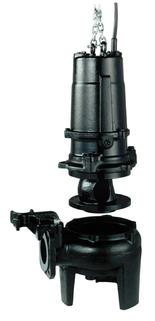

Das Laufrad kann zusammen mit dem Motor herausgehoben werden (bis 3,7kW)
Sie befinden sich hier:
BZ | 400V / 50Hz
Downloads
| Modell | Farbcode Leistungskurve | Auslaß mm | Nennleistung kW | Phasen | U/min | Förderhöhe max. m | Fördermenge max. l/min | Startmethode | Trockengewicht kg * | freier Durchgang mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| freistehend | mit Rohrführung | freistehend | mit Rohrführung | |||||||||
| 80BZ41.5 | TOS80BZ41.5 | 80 | 1,5 | 3 | 1450 | 8,5 | 1400 | direkt | 78,0 | 74,0 | 80 | |

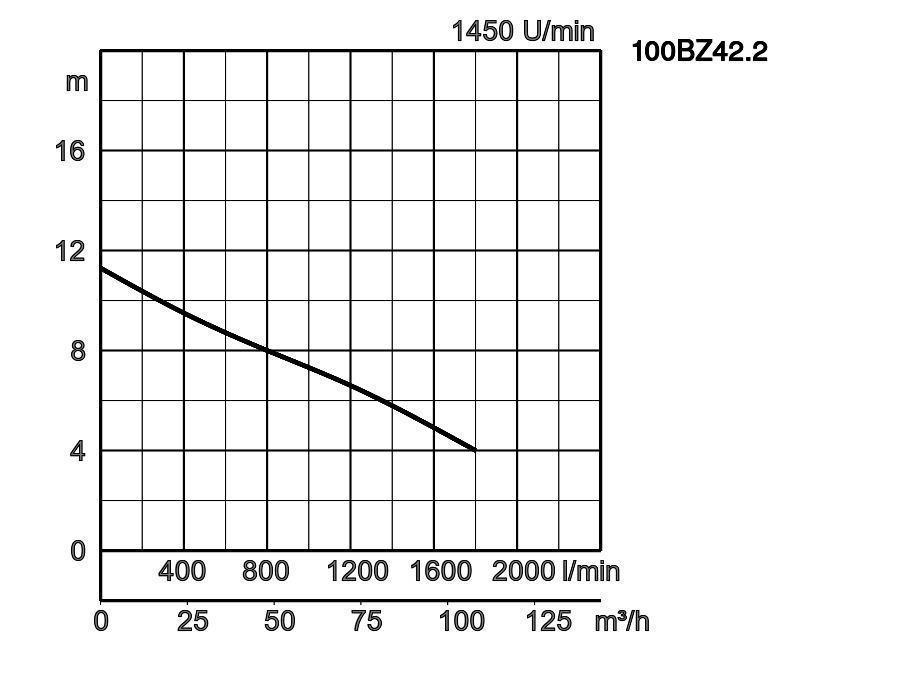

| 100BZ42.2 | TOS100BZ42.2 | 100 | 2,2 | 3 | 1450 | 11,3 | 1800 | direkt | 80.0 | 74,0 | 80 | |

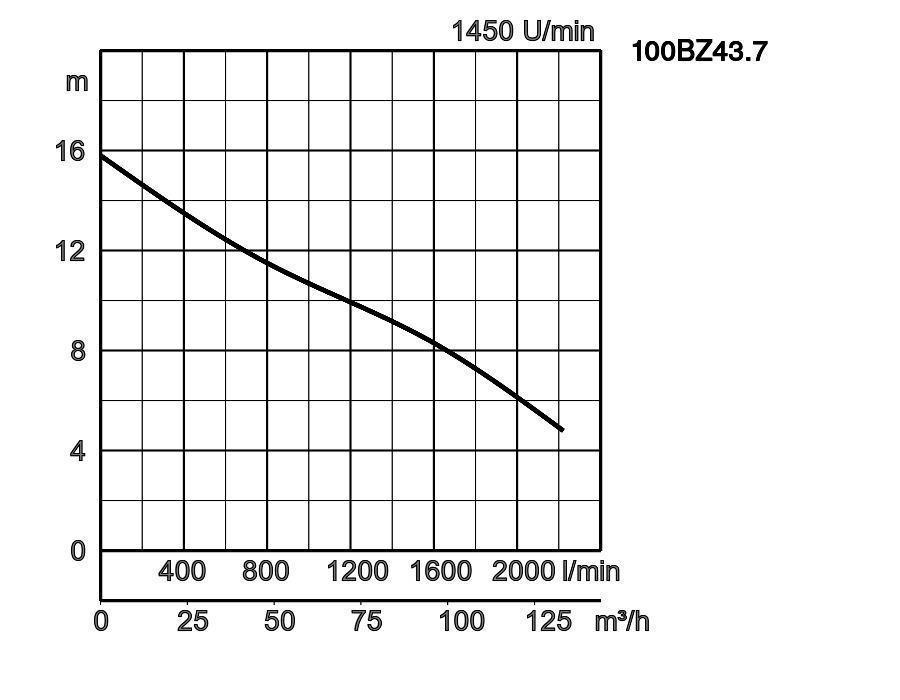

| 100BZ43.7 | TOS100BZ43.7 | 100 | 3,7 | 3 | 1450 | 14,7 | 2100 | direkt | 100,0 | 94,0 | 80 | |

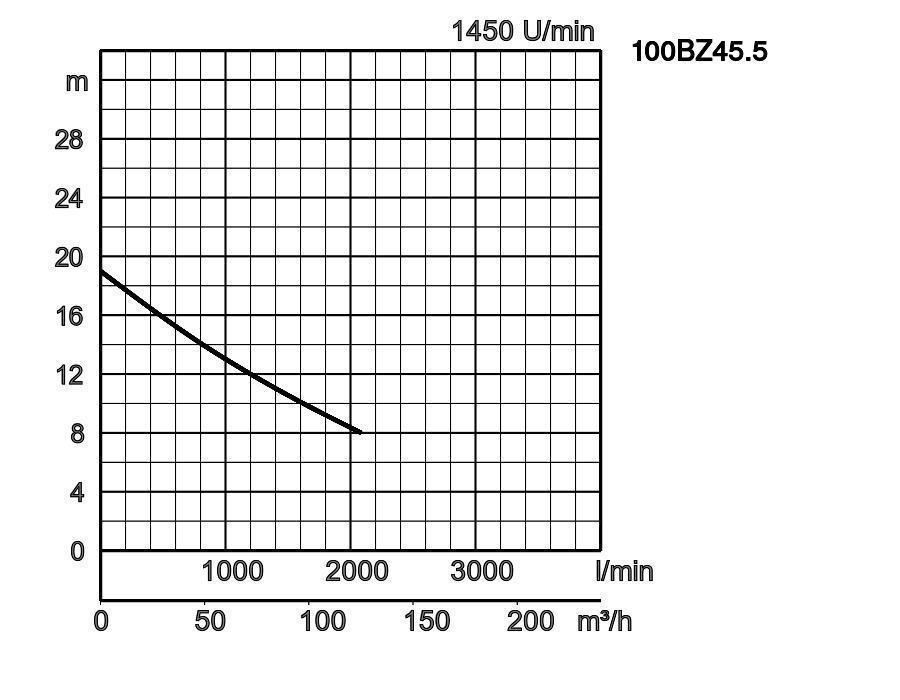

| 100BZ45.5 | TOS100BZ45.5 | 100 | 5,5 | 3 | 1450 | 19,0 | 2085 | direkt | 175,0 | 168,0 | 80 | |

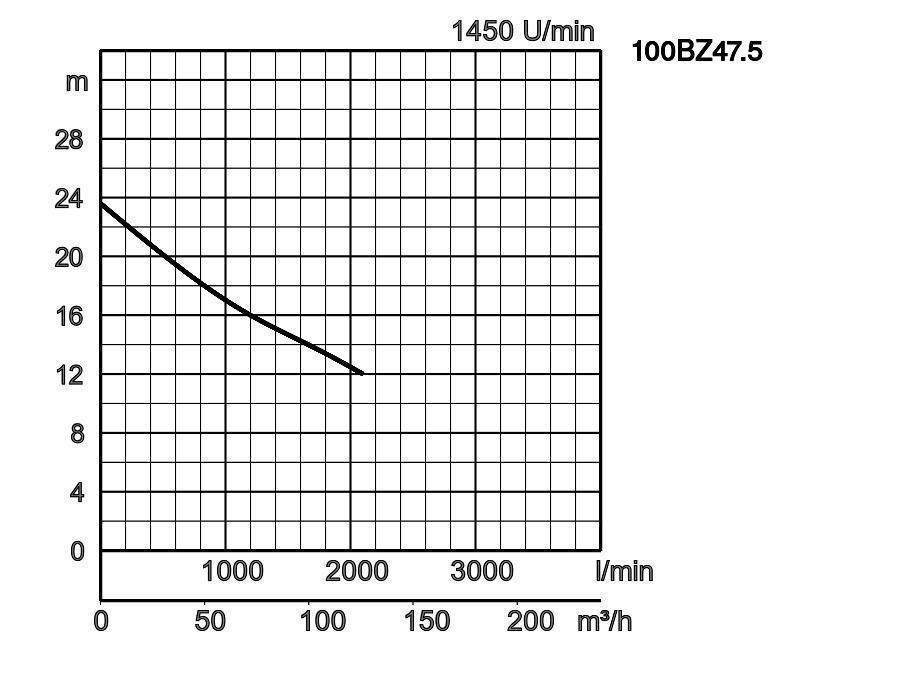

| 100BZ47.5 | TOS100BZ47.5 | 100 | 7,5 | 3 | 1450 | 23,6 | 2100 | direkt | 194,0 | 187,0 | 80 | |

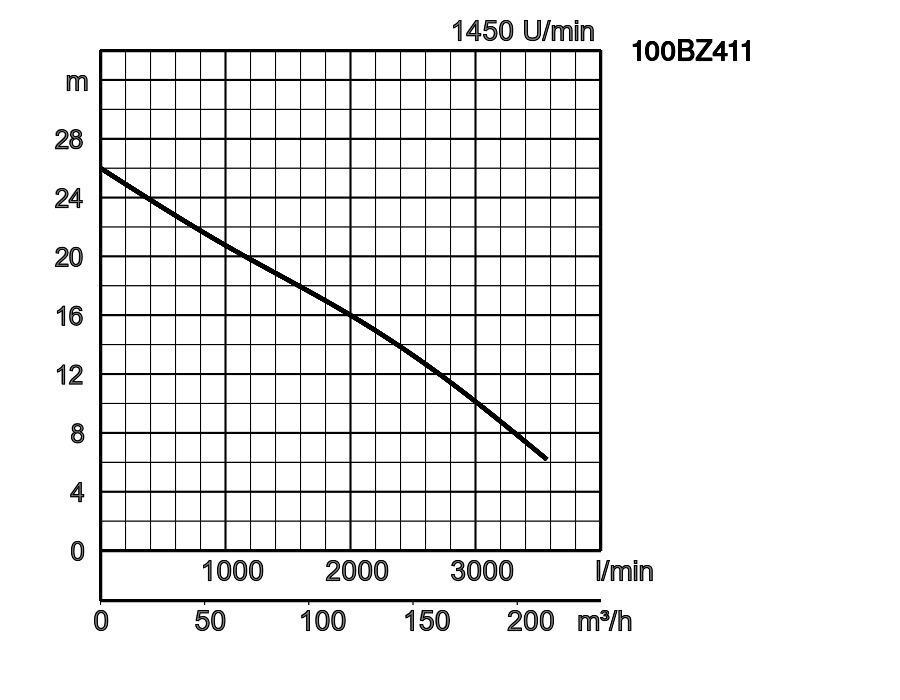

| 100BZ411 | TOS100BZ411 | 100 | 11 | 3 | 1450 | 26,0 | 3575 | stern/dreieck | 219,0 | 212,0 | 80 | |

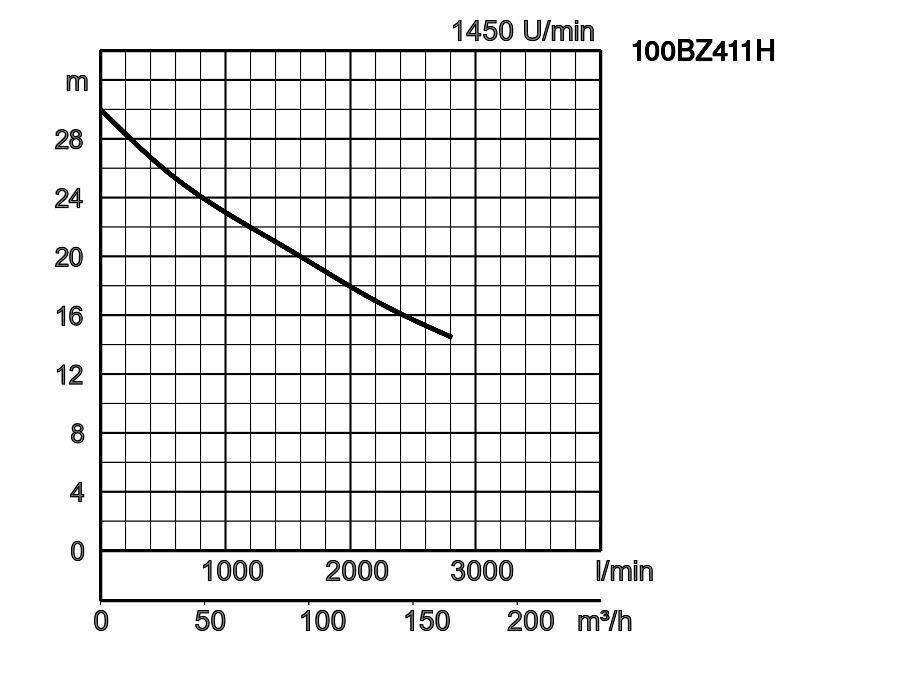

| 100BZ411H | TOS100BZ411H | 100 | 11 | 3 | 1450 | 30,0 | 2810 | stern/dreieck | 219,0 | 212,0 | 80 | |
80BZ41.5_0.pdf
| ø Druckstutzen | 80mm,100mm | |||
|---|---|---|---|---|
| Fördermedium | Temperatur | 0-40°C | ||
| Art des Mediums | Kommunales Abwasser | |||
| Pumpe | Komponenten | Laufrad | Kanalrad | |
| Wellendichtung | Doppelte innenliegende Gleitringdichtung | |||
| Lager | Gekapselte Kugellager, wartungsfrei | |||
| Material | Laufrad | Grauguß GG20 | ||
| Gehäuse | Grauguß GG20 | |||
| Saugplatte | Grauguß GG20 | |||
| Wellendichtung | Siliziumkarbid, im Ölbad | |||
| Motor | Motorschutz (eingebaut) | Thermoschalter, Thermofühler in Wicklung | ||
| Phasen / Spannung | 3-phasig/ 400V/ 50Hz/ Direktstart, 3-phasig/ 400V/ 50Hz/ Stern-Dreieck-Start | |||
| Typ, Pole | Induktionsmotor, 4-polig, trocken, IP68 | |||
| Isolierung | Schutzklasse F | |||
| Schmierung | Turbinenöl (ISO VG32) | |||
| Material | Gehäuse | Grauguß GG15 | ||
| Welle | Rostfreier Stahl DIN 1.4028 | |||
| Kabel | Gummi, NSSHÖU | |||
| Druckanschluß | Innengewinde, JIS10K-Flansch | |||
| Optionales Zubehör | Kupplungsfuß "TOS" (Rohrhalterung, Kupplungsfuß, Kette) / Auslaßbogen und Ständer für freistehenden Typ | |||
Abmessungen in mm:
-
-
- 80BZ41.5
- 100BZ42.2
- 100BZ43.7
- 100BZ411
- 100BZ45.5
- 100BZ47.5
- 100BZ411H
W1: Minimale Wasserhöhe
| Modell | A | A1 | A2 | A3 | B | D | D1 | D2 | H | W1 | W2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 80BZ41.5 | 523 | 302 | 129 | 190 | 303 | 273 | 133 | 140 | 631 | 235 | 590 |
| 100BZ42.2 | 551 | 317 | 129 | 190 | 328 | 273 | 133 | 140 | 631 | 235 | 590 |
| 100BZ43.7 | 584 | 327 | 153 | 200 | 328 | 289 | 139 | 150 | 681 | 235 | 640 |
| 100BZ45.5 | 716 | 407 | 204 | 280 | 380 | 421 | 205 | 216 | 925 | 305 | 790 |
| 100BZ47.5 | 716 | 407 | 204 | 280 | 380 | 421 | 205 | 216 | 946 | 305 | 820 |
| 100BZ411 | 727 | 407 | 215 | 280 | 377 | 431 | 205 | 226 | 1023 | 330 | 865 |
| 100BZ411H | 727 | 407 | 215 | 280 | 377 | 431 | 205 | 226 | 1023 | 330 | 865 |
Bitte beachten: Auslaßbogen, Kupplungsfuß und Stehfüße sind Zubehör und müssen separat bestellt werden.
Abmessungen - Ausführung mit Führungsrohren in mm:
| Modell | A | A1 | A2 | A3 | A5 | A6 | D | D1 | D2 | H | H1 | H2 | M1 | M2 | W1 | W2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80BZ41.5 | 439 | 310 | 129 | 250 | 165 | 258 | 273 | 133 | 140 | 646 | 805 | 15 | 600 | 500 | 250 | 605 |
| 100BZ42.2 | 439 | 310 | 129 | 250 | 165 | 270 | 273 | 133 | 140 | 646 | 805 | 15 | 600 | 500 | 250 | 605 |
| 100BZ43.7 | 473 | 320 | 153 | 260 | 165 | 270 | 289 | 139 | 150 | 696 | 855 | 15 | 600 | 500 | 250 | 655 |
| 100BZ45.5 | 649 | 445 | 204 | 330 | 181 | 286 | 407 | 191 | 216 | 914 | 1210 | 112 | 950 | 700 | 295 | 780 |
| 100BZ47.5 | 649 | 445 | 204 | 330 | 181 | 286 | 407 | 191 | 216 | 935 | 1248 | 112 | 950 | 700 | 295 | 805 |
| 100BZ411 | 660 | 445 | 215 | 350 | 181 | 286 | 428 | 202 | 226 | 1016 | 1312 | 113 | 950 | 700 | 330 | 860 |
| 100BZ411H | 660 | 445 | 215 | 350 | 181 | 286 | 428 | 202 | 226 | 1016 | 1312 | 113 | 950 | 700 | 330 | 860 |
-
-
- 100BZ411
- 100BZ411H
-
-
- 80BZ41.5
- 100BZ42.2
- 100BZ43.7
- 100BZ45.5
- 100BZ47.5
W1: Minimale Wasserhöhe
| Druckabgang mm | d | T2 | T3 | T4 | T5 | T6 | T7 | T8 | T9 | T10 | T11 | K1 | K3 | K4 | K5 | B1 | B2 | B3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80mm | 80 | 230 | 195 | 80 | 50 | 220 | 250 | 60 | 25 | 28 | 50 | 170 | 155 | 15 | 40 | 290 | 237 | 15 |
| 100mm | 100 | 230 | 195 | 80 | 50 | 220 | 250 | 60 | 25 | 28 | 32 | 170 | 155 | 15 | 40 | 290 | 237 | 15 |
