Diese Serie ist besonders zum Verpumpen von sandhaltigem Schlamm geeignet.
Die Pumpe ist mantelgekühlt und kann daher auch bei niedrigem
Wasserstand arbeiten.
Sie befinden sich hier:
- Deutschland >
- Bauentwässerung >
- Tunnelbau >
- NKZ
NKZ | 400V / 50Hz
| Modell | Farbcode Leistungskurve | Druckstutzen | Motorleistung kW | Nennstrom A | Förderhöhe max. m | Fördermenge max. l/min | Trockengewicht kg / ohne Kabel | Siebloch ø mm | Druckbeständigkeit max. m | Kabellänge m |
|---|---|---|---|---|---|---|---|---|---|---|

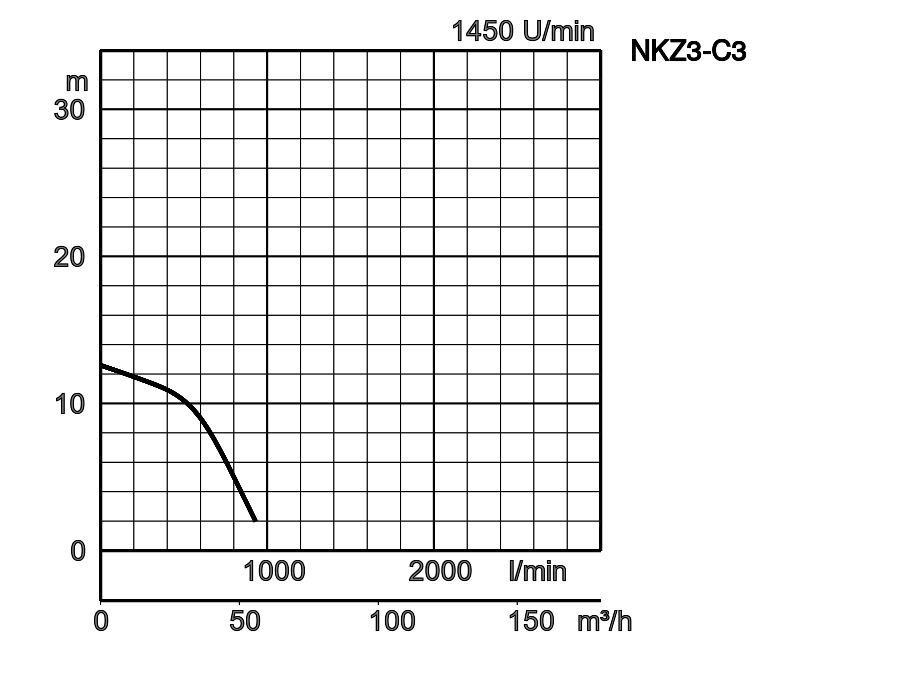

| NKZ3-C3 | 3" AG | 2,2 | 5,1 | 12,6 | 930 | 91,0 | 30 | 15 | 20 | |

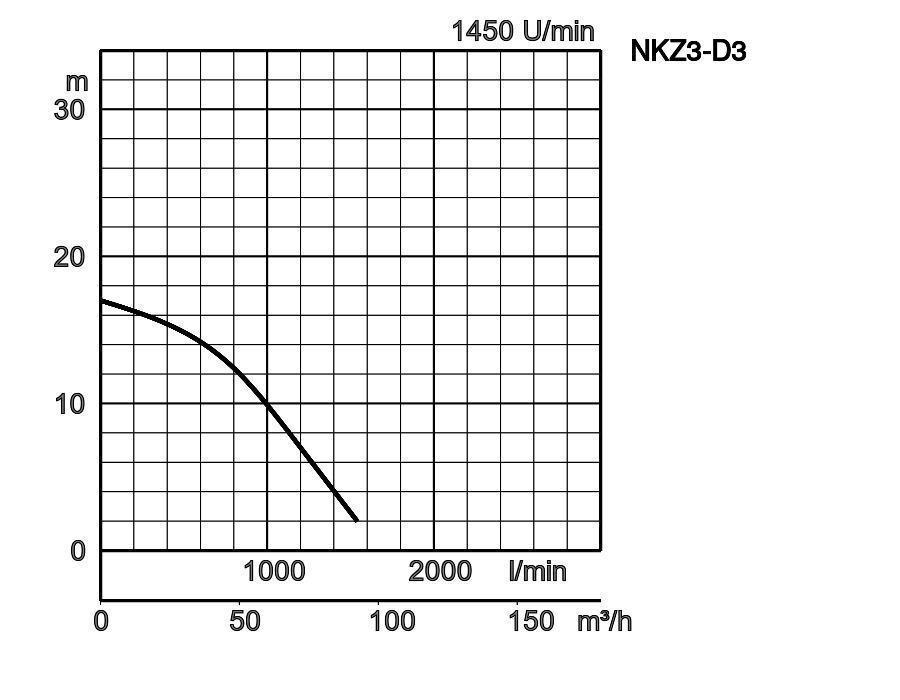

| NKZ3-D3 | 3" AG | 3,7 | 8,0 | 17,0 | 1540 | 100,0 | 30 | 15 | 20 | |

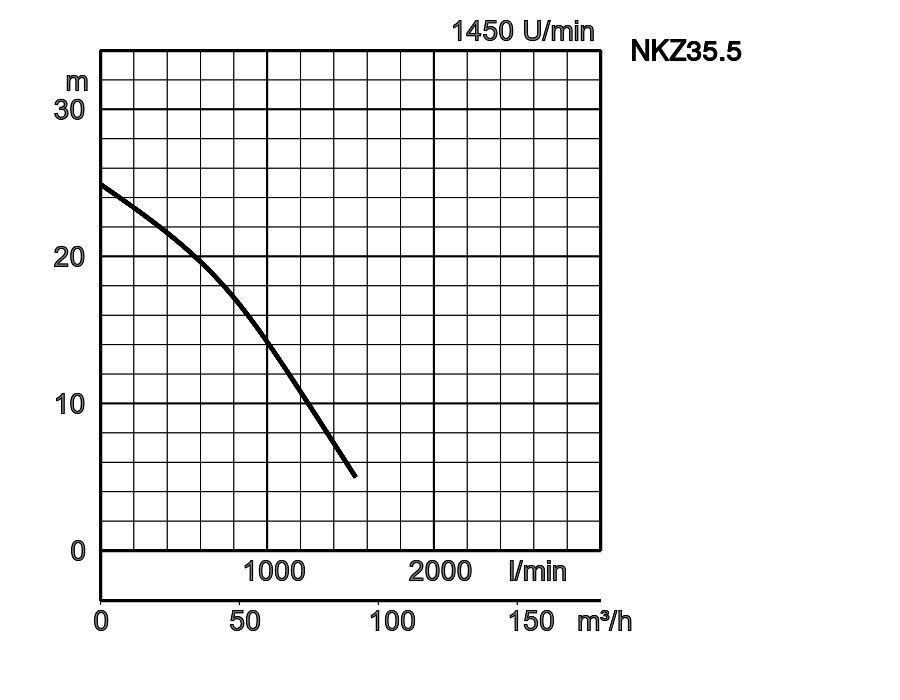

| NKZ35.5 | 3" AG | 5,5 | 12,1 | 24,9 | 1530 | 146,0 | 20 | 15 | 20 | |

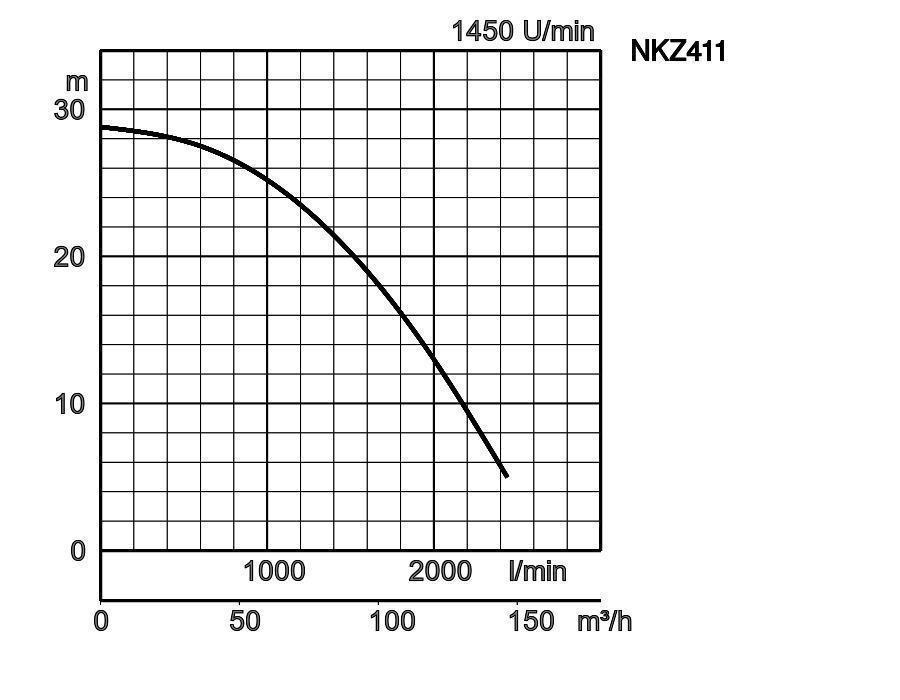

| NKZ411 | 4" AG | 11,0 | 22,5 | 28,8 | 2440 | 217,0 | 20 | 15 | 20 |
NKZ3-C3_0.pdf
| ø Druckstutzen | 3", 4" | |||
|---|---|---|---|---|
| Fördermedium | Temperatur | 0-40°C | ||
| Art des Mediums | Sandhaltiger Schlamm, sandhaltiges Wasser | |||
| Pumpe | Komponenten | Laufrad | Freistromrad offen | |
| Wellendichtung | Doppelte innenliegende Gleitringdichtung | |||
| Lager | Gekapselte Kugellager, wartungsfrei | |||
| Material | Laufrad | Sphäroguß GGG70, Chromgußeisen | ||
| Gehäuse | Grauguß GG20 | |||
| Saugplatte | Grauguß GG20, Sphäroguß GGG70 | |||
| Wellendichtung | Siliziumkarbid, im Ölbad | |||
| Motor | Schmierung | Turbinenöl (ISO VG32) | ||
| Typ, Pole | Induktionsmotor, 4-polig, trocken, IP68 | |||
| Phasen / Spannung | 3-phasig/ 400V/ 50Hz/ Direktstart | |||
| Motorschutz (eingebaut) | Thermoschalter | |||
| Isolierung | Schutzklasse E, Schutzklasse F | |||
| Material | Gehäuse | Grauguß GG15, Grauguß GG20 | ||
| Welle | Rostfreier Stahl DIN 1.4028 | |||
| Kabel | Gummi, NSSHÖU | |||
| Druckanschluß | Gewinde-/Schlauchanschluß | |||
Abmessungen in mm:
-
-
- NKZ3-C3
- NKZ3-D3
- NKZ35.5
- NKZ411
W1: Minimale Wasserhöhe
| Modell | d | A | A1 | B | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|---|
| NKZ3-C3 | 80 | 467 | 405 | 371 | 249 | 370 | 664 | 225 |
| NKZ3-D3 | 80 | 467 | 405 | 371 | 249 | 370 | 664 | 225 |
| NKZ35.5 | 80 | 491 | 430 | 386 | 263 | 400 | 798 | 220 |
| NKZ411 | 100 | 546 | 485 | 421 | 283 | 413 | 885 | 240 |
Bei abrasiven und korrosiven Anwendungen tritt an bestimmten Bauteilen naturgemäß verstärkt Verschleiß auf. Bitte informieren Sie sich hierüber in unseren Anwendungsbeispielen unter
https://www.tsurumi.de/de-DE/anwendungsberichte-29.htm.
