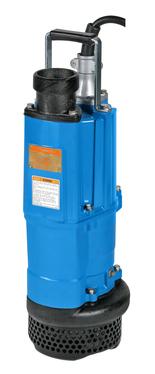

Vielfältig einsetzbare Pumpe von hoher Beständigkeit - geeignet für den Einsatz auf Baustellen, maximale Eintauchtiefe bis 25m.
Sie befinden sich hier:
- Deutschland >
- Bauentwässerung >
- Tunnelbau >
- NK
NK | 230V / 50Hz

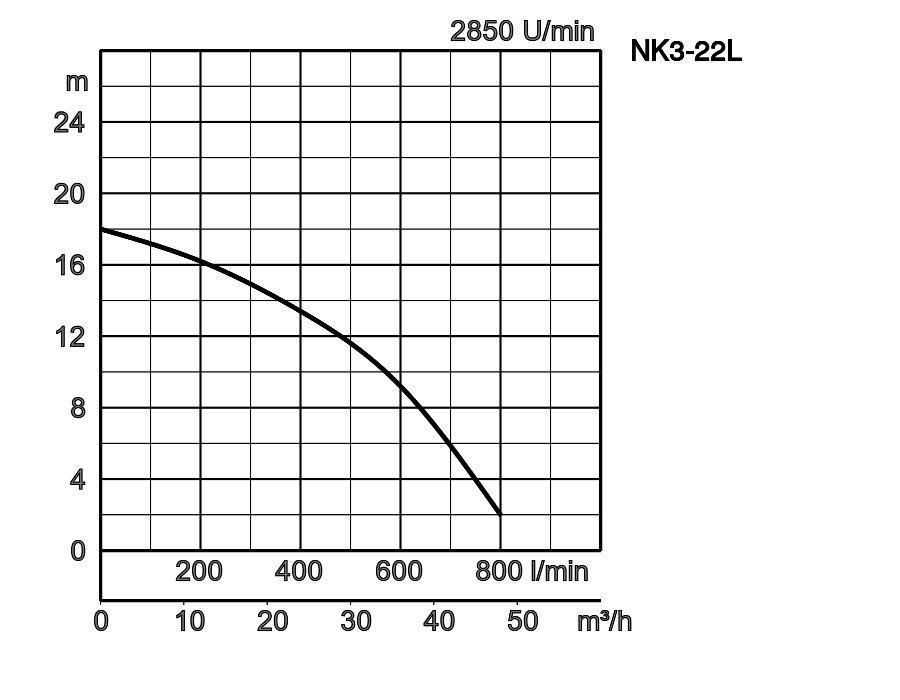

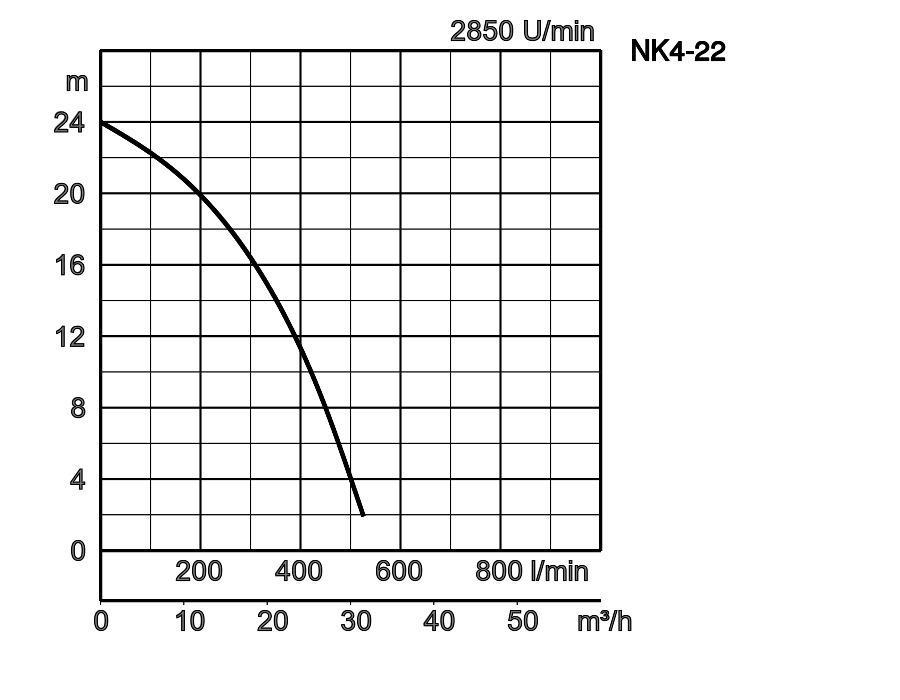

| Modell | Farbcode Leistungskurve | Druckstutzen | Motorleistung kW | Nennstrom A | Förderhöhe max. m | Fördermenge max. l/min | Trockengewicht kg / ohne Kabel | Siebloch ø mm | Druckbeständigkeit max. m | Kabellänge m |
|---|---|---|---|---|---|---|---|---|---|---|
| NK4-22 | 2" AG | 2,2 | 14,8 | 24,0 | 525 | 29,0 | 6 | 25 | 20 | |
| NK3-22L | 3" AG | 2,2 | 14,5 | 18,0 | 800 | 40,0 | 6 | 25 | 20 |
NK4-22_0.pdf
| ø Druckstutzen | 2", 3" | |||
|---|---|---|---|---|
| Fördermedium | Temperatur | 0-40°C | ||
| Art des Mediums | Regenwasser, sandhaltiges Wasser, Grundwasser | |||
| Pumpe | Komponenten | Laufrad | Freistromrad semi-vortex | |
| Wellendichtung | Doppelte innenliegende Gleitringdichtung | |||
| Lager | Gekapselte Kugellager, wartungsfrei | |||
| Material | Laufrad | Sphäroguß GGG70, Chromgußeisen | ||
| Gehäuse | BR+Naturkautschuk, Grauguß GG20 | |||
| Wellendichtung | Siliziumkarbid, im Ölbad | |||
| Motor | Typ, Pole | Induktionsmotor, 2-polig, trocken, IP68 | ||
| Schmierung | Turbinenöl (ISO VG32) | |||
| Phasen / Spannung | Einphasig /230V /50Hz | |||
| Isolierung | Schutzklasse F, Schutzklasse B | |||
| Motorschutz (eingebaut) | Thermoschalter | |||
| Material | Gehäuse | Aluminiumdruckguß | ||
| Welle | Rostfreier Stahl DIN 1.4000, Rostfreier Stahl DIN 1.4028 | |||
| Kabel | Gummi, H07RN8-F | |||
| Druckanschluß | Gewinde-/Schlauchanschluß | |||
Abmessungen in mm:
-
-
- NK4-22
- NK3-22L
W1: Minimale Wasserhöhe
| Modell | d | A | A1 | B | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|---|
| NK4-22 | 50 | 240 | 194 | 546 | 464 | 243 | 614 | 80 |
| NK3-22L | 80 | 235 | 191 | 601 | 519 | 216 | 669 | 120 |
Bei abrasiven und korrosiven Anwendungen tritt an bestimmten Bauteilen naturgemäß verstärkt Verschleiß auf. Bitte informieren Sie sich hierüber in unseren Anwendungsbeispielen unter
https://www.tsurumi.de/de-DE/anwendungsberichte-29.htm.
