LH | 400V / 50Hz

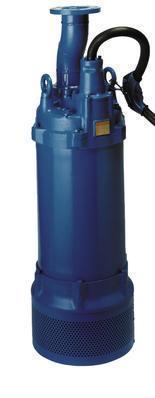

Immer tiefere Baugruben erfordern Tauchpumpen mit großer Förderhöhe in verschleißbeständiger Bauweise, die auch hohem Wasserdruck standhalten können.

Vermietung

Downloads

Leistungskurven & Spezifikationen Material Abmessungen Anwendungsberichte

Modell	Farbcode Leistungskurve	Druckstutzen	Motorleistung kW	Nennstrom A	Förderhöhe max. m	Fördermenge max. l/min	Trockengewicht kg / ohne Kabel	Siebloch ø mm	Druckbeständigkeit max. m	Kabellänge m

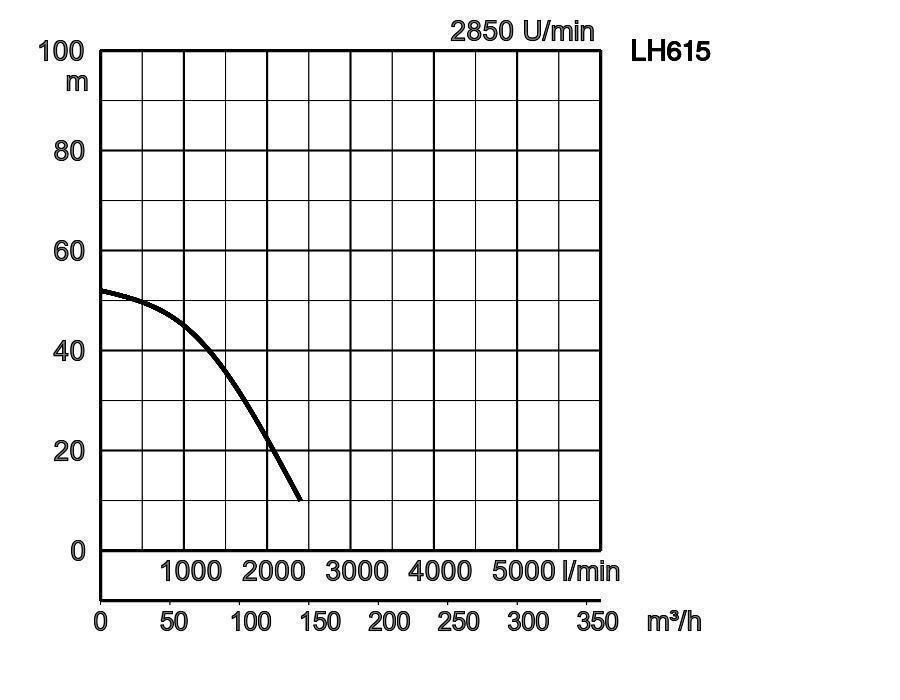

LH615	1 print LH615_0.pdf	6"	15,0	27,5	52,0	2400	213,0	8,5	30	20

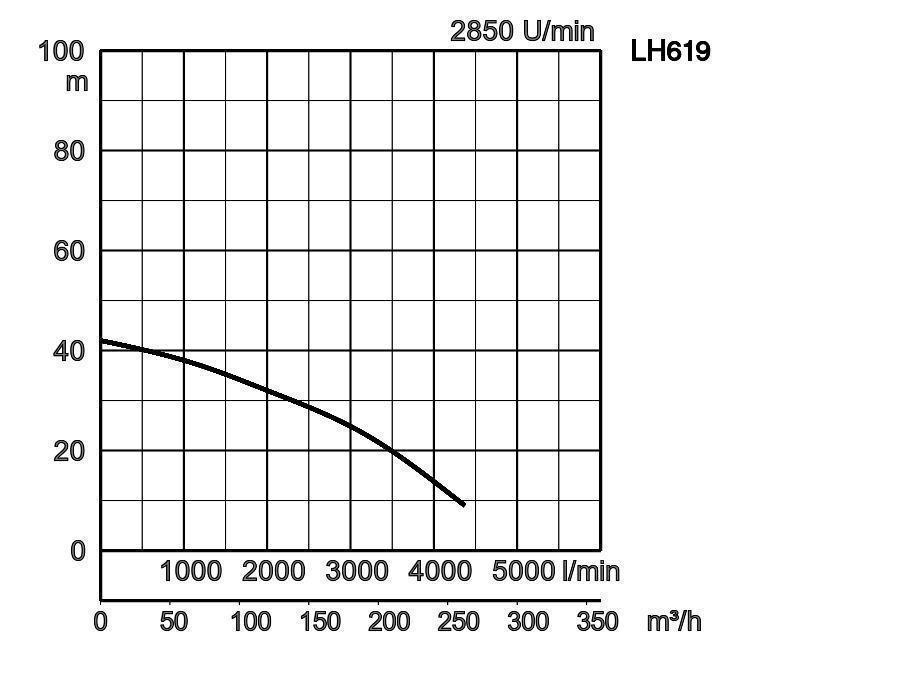

LH619	2 print LH619_0.pdf	6"	19,0	36,0	42,0	4370	350,0	12	30	20

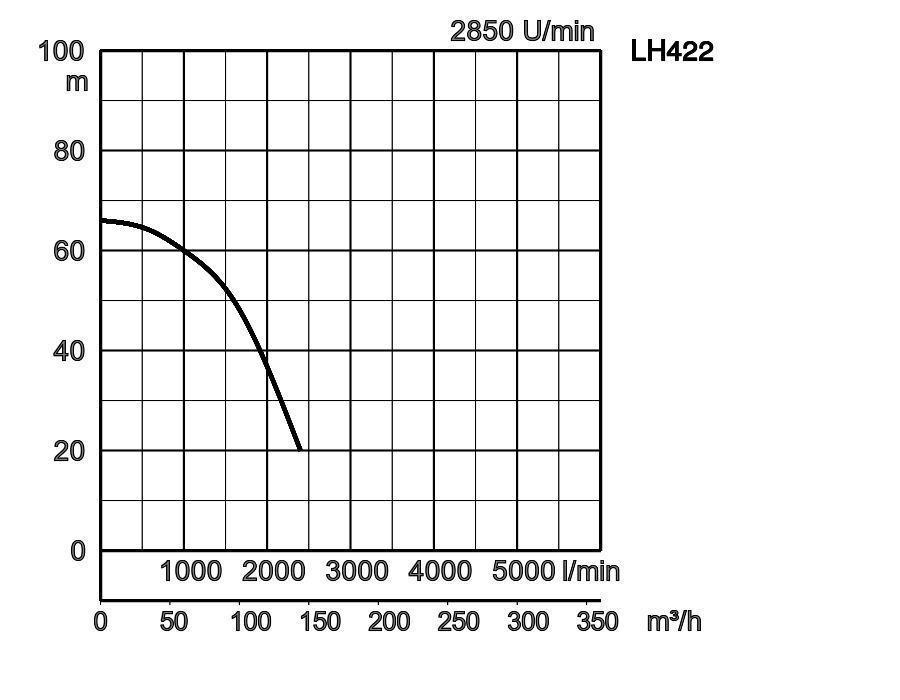

LH422	3 print LH422_0.pdf	4"	22,0	40,5	66,0	2400	350,0	6	30	20

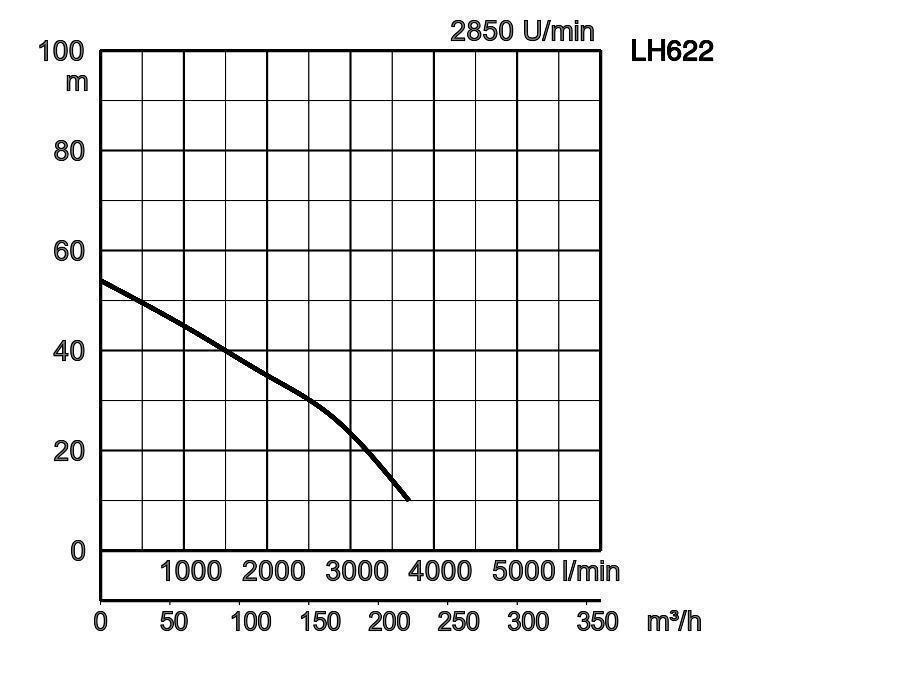

LH622	4 print LH622_0.pdf	6"	22,0	40,5	54,0	3750	360,0	12	30	20

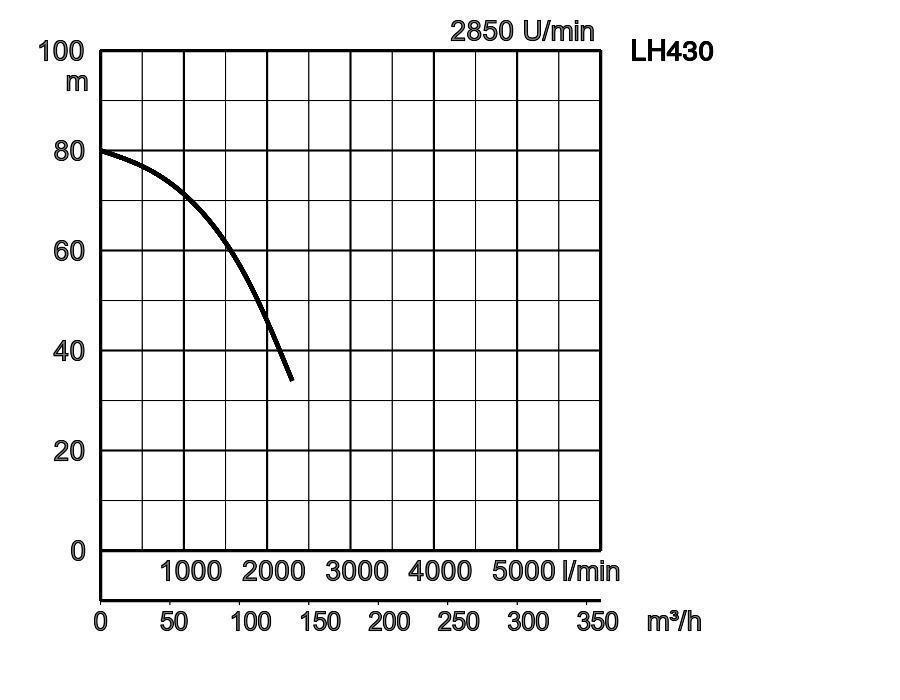

LH430	5 print LH430_0.pdf	4"	30,0	55,0	80,0	2300	355,0	6	30	20

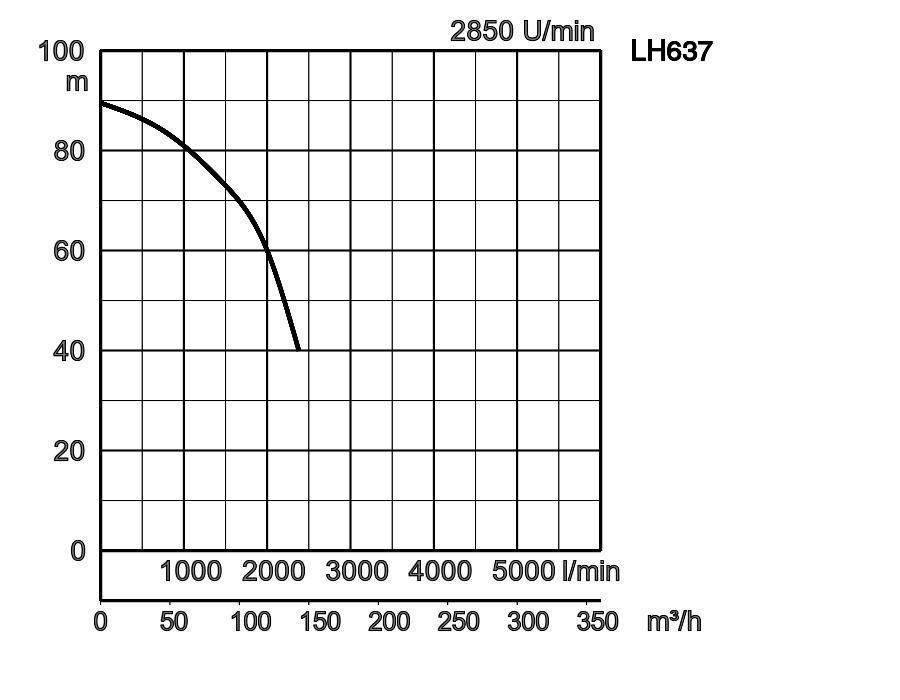

LH637	6 print LH637_0.pdf	6"	37,0	67,0	89,5	2380	495,0	6	30	20

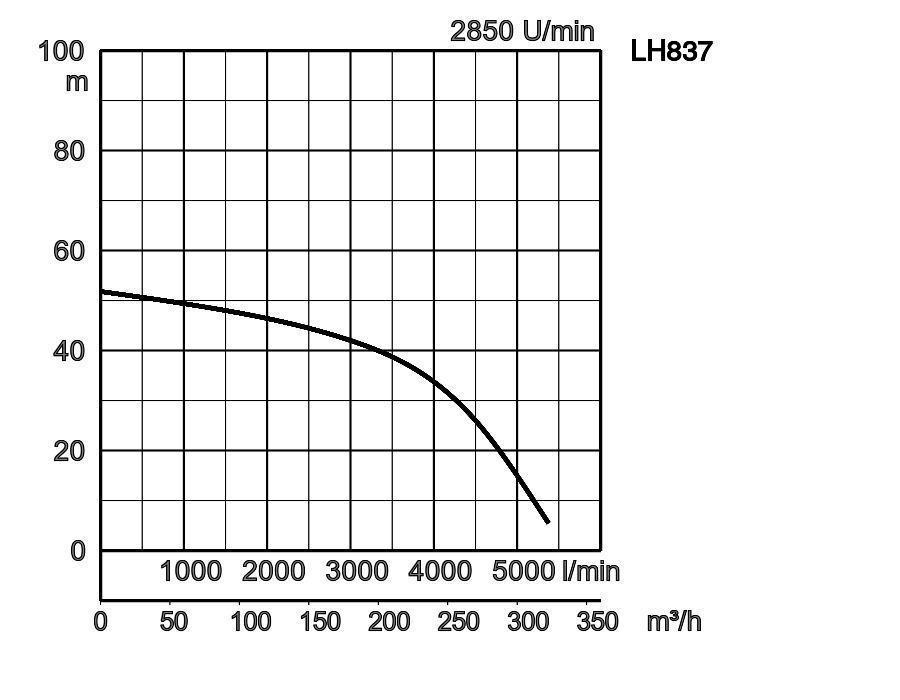

LH837	7 print LH837_0.pdf	8"	37,0	67,0	51,8	5375	495,0	20	30	20

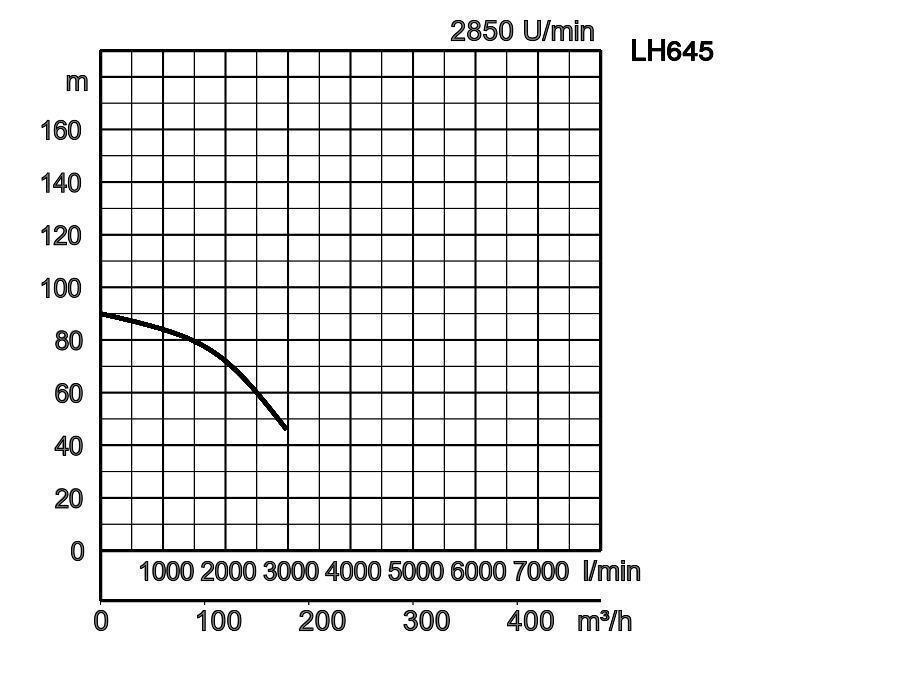

LH645	8 print LH645_0.pdf	6"	45,0	81,0	90,0	2975	510,0	6	30	20

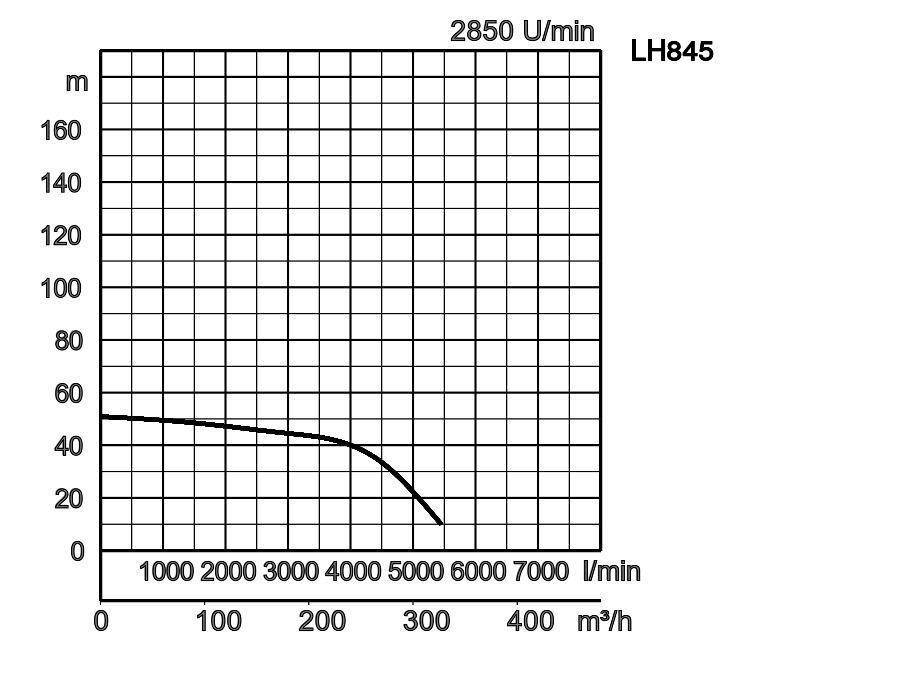

LH845	9 print LH845_0.pdf	8"	45,0	81,0	50,8	5450	510,0	20	30	20

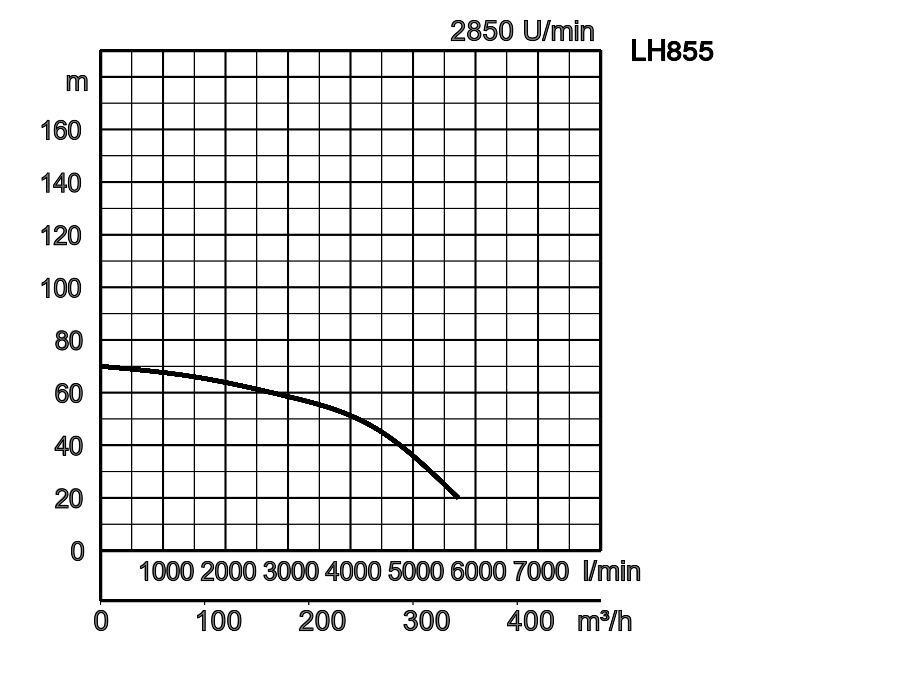

LH855	10 print LH855_0.pdf	8"	55,0	100,0	70,0	5725	820,0	20	30	20

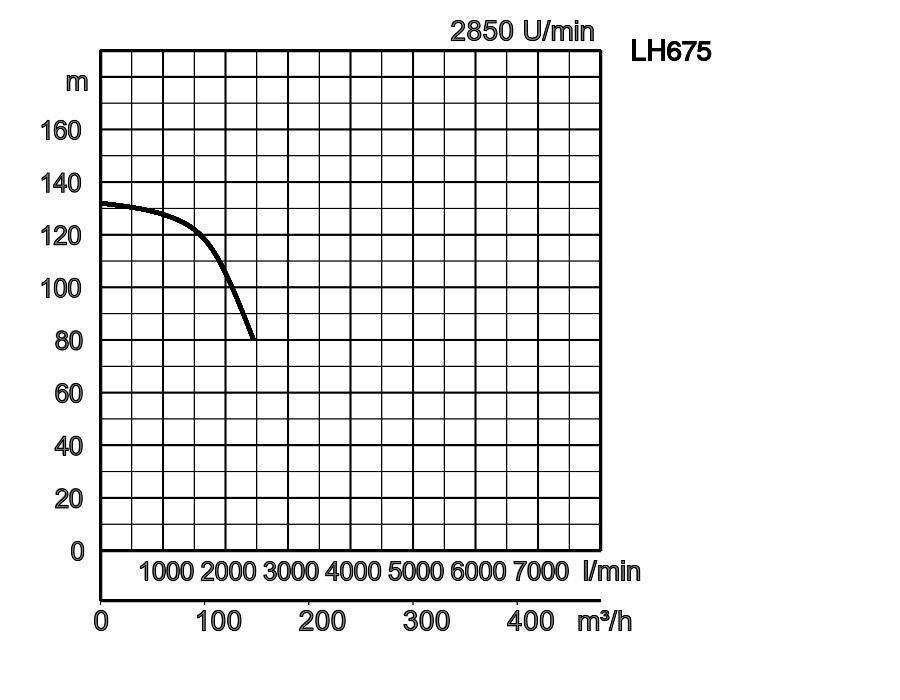

LH675	11 print LH675_0.pdf	6"	75,0	130,0	132,0	2450	865,0	6	30	20

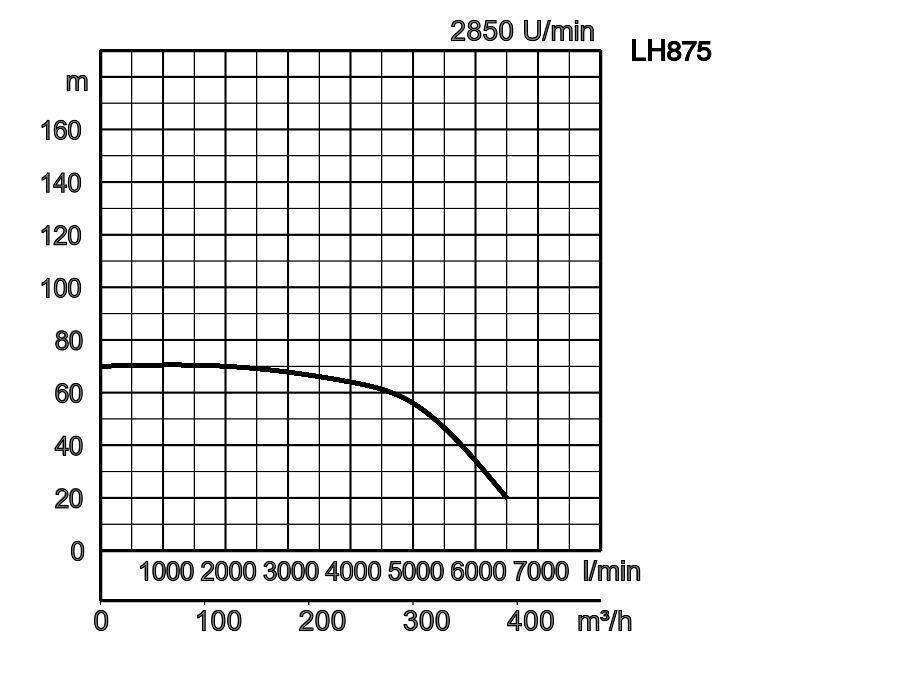

LH875	12 print LH875_0.pdf	8"	75,0	130,0	70,0	6500	865,0	20	30	20

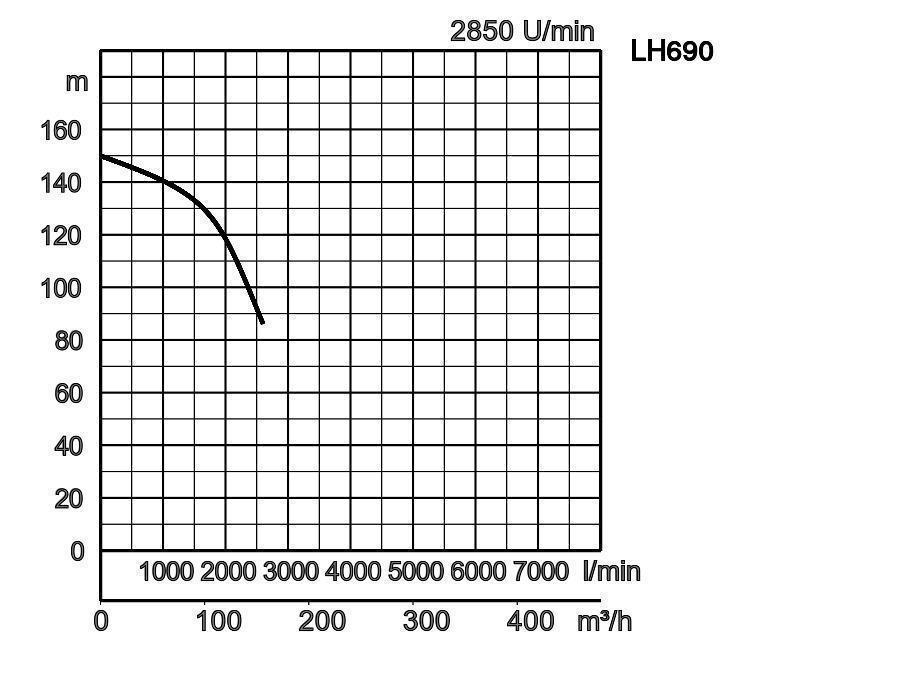

LH690	13 print LH690_0.pdf	6"	90,0	166,0	150,0	2500	1100,0	6	30	20
LH890	14 print LH890_0.pdf	8"	90,0	166,0	90,0	6000	1150,0	20	30	20

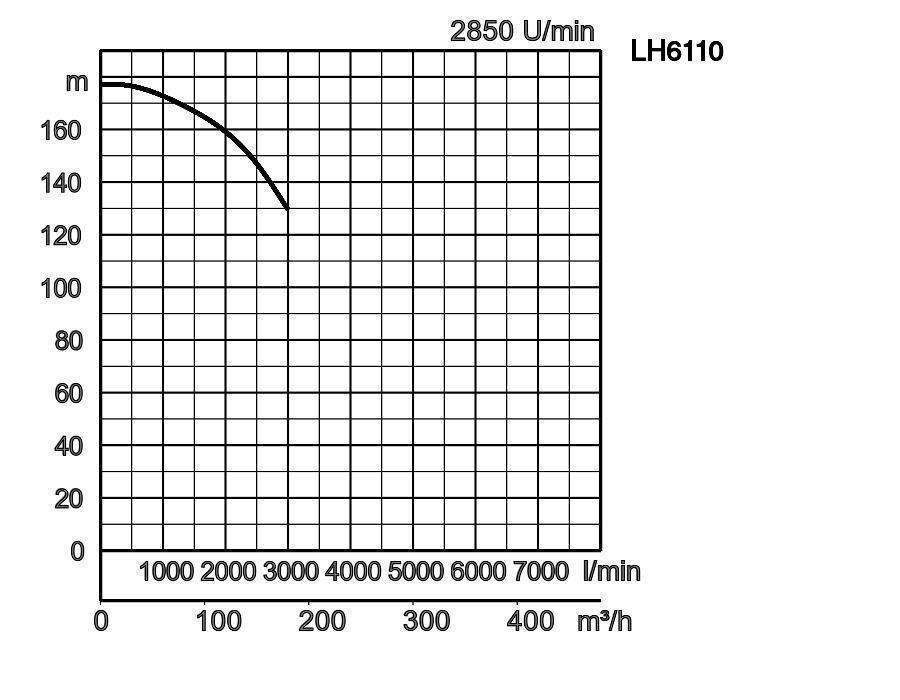

LH6110	15 print LH6110_0.pdf	6"	110,0	209,0	177,0	3000	1210,0	6	30	20

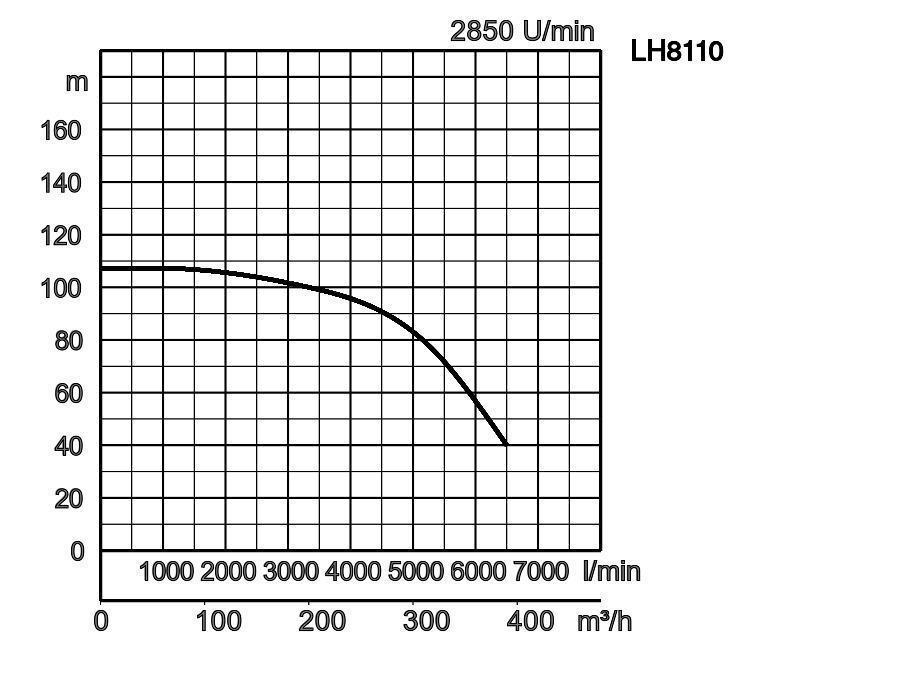

LH8110	16 print LH8110_0.pdf	8"	110,0	209,0	107,0	6500	1210,0	20	30	20

ø Druckstutzen			4", 6", 8"
Fördermedium	Art des Mediums		Regenwasser, sandhaltiges Wasser, Grundwasser
Fördermedium	Temperatur		0-40°C
Pumpe	Komponenten	Laufrad	Freistromrad geschlossen
		Wellendichtung	Doppelte innenliegende Gleitringdichtung
		Lager	Gekapselte Kugellager, wartungsfrei
	Material	Laufrad	Chromgußeisen
		Gehäuse	Sphäroguß GGG45, Grauguß GG20
		Wellendichtung	Siliziumkarbid, im Ölbad
Motor	Phasen / Spannung		3-phasig/ 400V/ 50Hz/ Direktstart, 3-phasig/ 400V/ 50Hz/ Stern-Dreieck-Start
	Isolierung		Schutzklasse B, Schutzklasse F
	Typ, Pole		Induktionsmotor, 2-polig, trocken, IP68
	Motorschutz (eingebaut)		Thermoschalter, Thermofühler in Wicklung
	Schmierung		Turbinenöl (ISO VG32)
	Material	Gehäuse	Grauguß GG20
		Welle	Rostfreier Stahl DIN 1.4028
		Kabel	Gummi, NSSHÖU
Druckanschluß			JIS10K-Flansch, JIS20K-Flansch

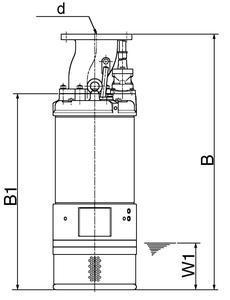

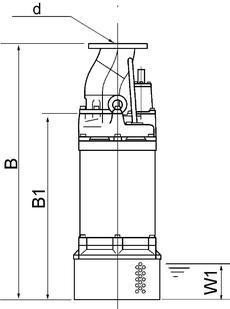

Abmessungen in mm:

LH619
LH422
LH622
LH430
LH637
LH837
LH645
LH845
LH675
LH875
LH690
LH890
LH6110
LH8110
LH855

LH615

W1: Minimale Wasserhöhe

Modell	d	A	B	B1	D	W1
LH615	150	7	1014	777	330	185
LH619	150	-	1352	1051	420	250
LH422	100	-	1352	1051	420	250
LH622	150	-	1352	1051	420	250
LH430	100	-	1352	1051	420	250
LH637	150	-	1448	1027	530	180
LH837	200	-	1488	1027	530	180
LH645	150	-	1448	1027	530	180
LH845	200	-	1488	1027	530	180
LH855	200	-	1716	1255	550	200
LH675	150	-	1676	1255	563	200
LH875	200	-	1716	1255	563	200
LH690	150	-	1787	1385	595	200
LH890	200	-	1787	1385	595	200
LH6110	150	-	1887	1485	592	200
LH8110	200	-	1887	1485	592	200

Bei abrasiven und korrosiven Anwendungen tritt an bestimmten Bauteilen naturgemäß verstärkt Verschleiß auf. Bitte informieren Sie sich hierüber in unseren Anwendungsbeispielen unter https://www.tsurumi.de/de-DE/anwendungsberichte-29.htm.
