Die LB-Serie ist eine kleine und robuste Schmutzwassertauchpumpe mit vielfältigen Einsatzmöglichkeiten.
Sie befinden sich hier:
- Deutschland >
- Bauentwässerung >
- Tunnelbau >
- LB
LB | 230V / 50Hz
| Modell | Farbcode Leistungskurve | Druckstutzen | Motorleistung kW | Nennstrom A | Förderhöhe max. m | Fördermenge max. l/min | Trockengewicht kg / ohne Kabel | Siebloch ø mm | Druckbeständigkeit max. m | Kabellänge m |
|---|---|---|---|---|---|---|---|---|---|---|

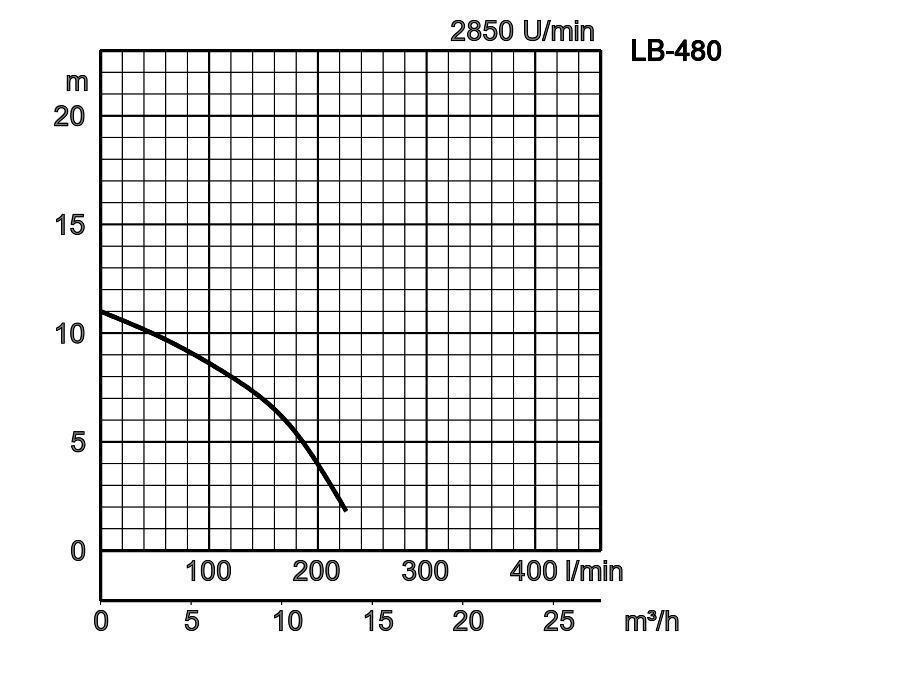

| LB-480 | 2" AG | 0,48 | 2,9 | 11,0 | 225 | 10,4 | 6 | 10 | 10 | |
| LB-480A | 2" AG | 0,48 | 2,9 | 11,0 | 225 | 11,0 | 6 | 10 | 10 | |

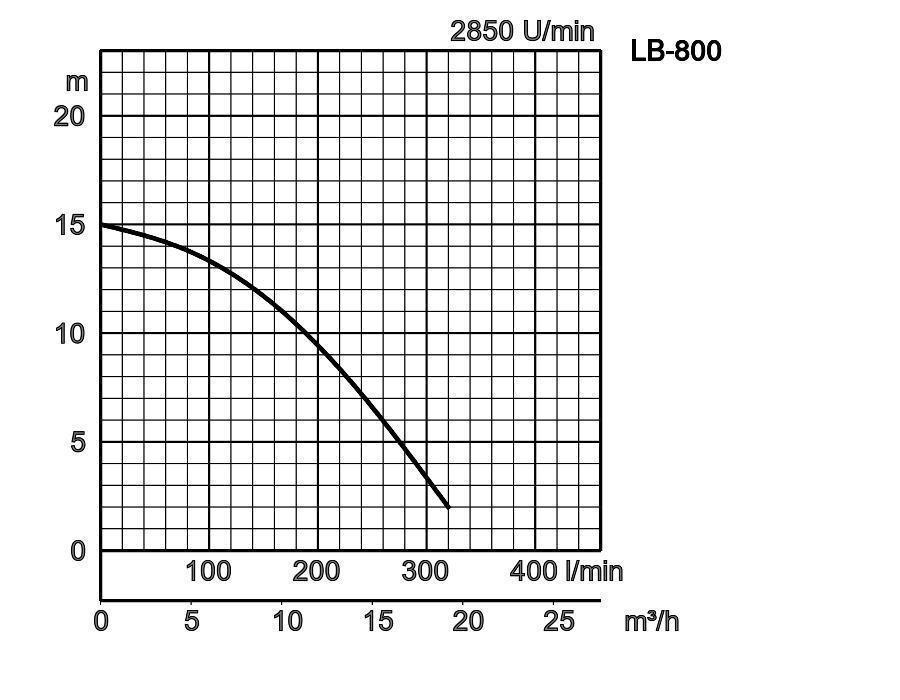

| LB-800 | 2" AG | 0,75 | 4,5 | 15,0 | 320 | 13,1 | 6 | 10 | 10 | |
| LB-800A | 2" AG | 0,75 | 5,0 | 15,0 | 320 | 13,7 | 6 | 10 | 10 | |

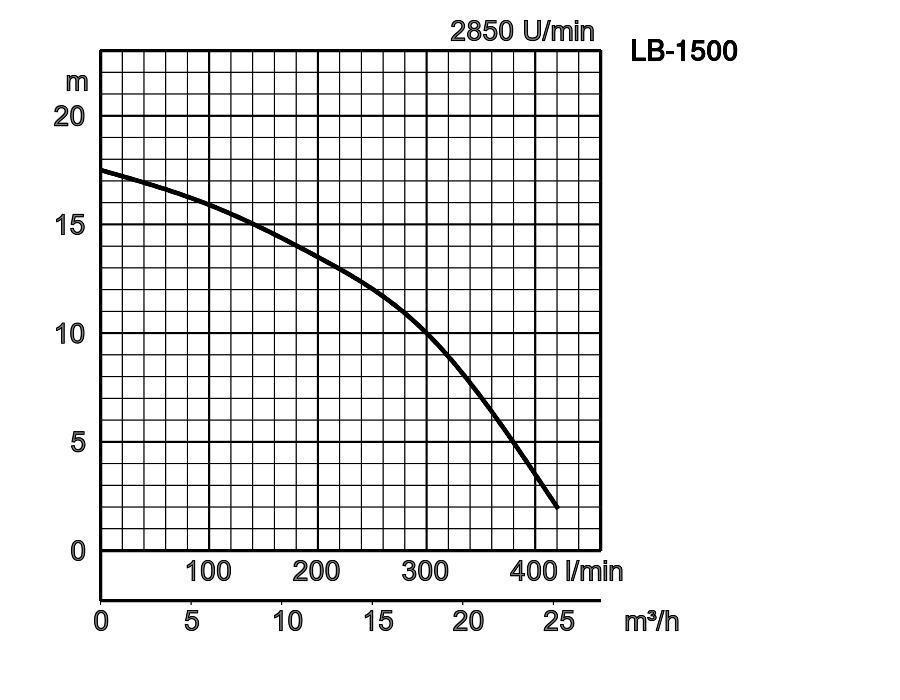

| LB-1500 | 2" AG | 1,5 | 15,4 | 17,5 | 440 | 33,0 | 6 | 25 | 20 |
LB-480_0.pdf
| ø Druckstutzen | 2" | |||
|---|---|---|---|---|
| Fördermedium | Art des Mediums | Regenwasser, sandhaltiges Wasser, Grundwasser | ||
| Temperatur | 0-40°C | |||
| Pumpe | Komponenten | Laufrad | Freistromrad semi-vortex | |
| Wellendichtung | Doppelte innenliegende Gleitringdichtung | |||
| Lager | Gekapselte Kugellager, wartungsfrei | |||
| Material | Laufrad | Polyurethan, Chromgußeisen | ||
| Gehäuse | Polyethylen, Polypropylen | |||
| Saugplatte | Stahlblech+Polyurethan | |||
| Wellendichtung | Siliziumkarbid, im Ölbad | |||
| Motor | Schmierung | Turbinenöl (ISO VG32) | ||
| Typ, Pole | Induktionsmotor, 2-polig, trocken, IP68 | |||
| Phasen / Spannung | Einphasig/230V/110V/50Hz | |||
| Motorschutz (eingebaut) | Thermofühler in Wicklung, Thermoschalter | |||
| Isolierung | Schutzklasse E, Schutzklasse B | |||
| Material | Gehäuse | Aluminiumdruckguß | ||
| Welle | Rostfreier Stahl DIN 1.4000 | |||
| Kabel | Gummi, H07RN8-F | |||
| Druckanschluß | Gewinde-/Schlauchanschluß | |||
Abmessungen in mm:
-
-
- LB-480
- LB-480A
- LB-800
- LB-800A
- LB-1500
W1: Minimale Wasserhöhe
| Modell | d | A | A1 | B | D | D1 | H | W1 |
|---|---|---|---|---|---|---|---|---|
| LB-480 | 50 | 187 | 161 | 353 | 231 | - | 228 | 50 |
| LB-480A | 50 | 187 | 161 | 353 | 231 | 223 | 228 | 115 |
| LB-800 | 50 | 187 | 160 | 408 | 230 | - | 283 | 50 |
| LB-800A | 50 | 187 | 160 | 408 | 230 | 223 | 283 | 170 |
| LB-1500 | 50 | 187 | 122 | 600 | - | - | 518 | 80 |
Bei abrasiven und korrosiven Anwendungen tritt an bestimmten Bauteilen naturgemäß verstärkt Verschleiß auf. Bitte informieren Sie sich hierüber in unseren Anwendungsbeispielen unter
https://www.tsurumi.de/de-DE/anwendungsberichte-29.htm.
