Vielfältig einsetzbare Pumpe von hoher Beständigkeit - geeignet für Einsatz auf Baustellen.
Bei der Entwicklung dieser Serie wurden alle Anforderungen auf der Baustelle berücksichtigt.
Das Ergebnis ist eine leistungsstarke Pumpe, die auch harten Einsätzen standhält.
Sie befinden sich hier:
- Deutschland >
- Bauentwässerung >
- Tunnelbau >
- KTZ
KTZ | 400V / 50Hz
Downloads

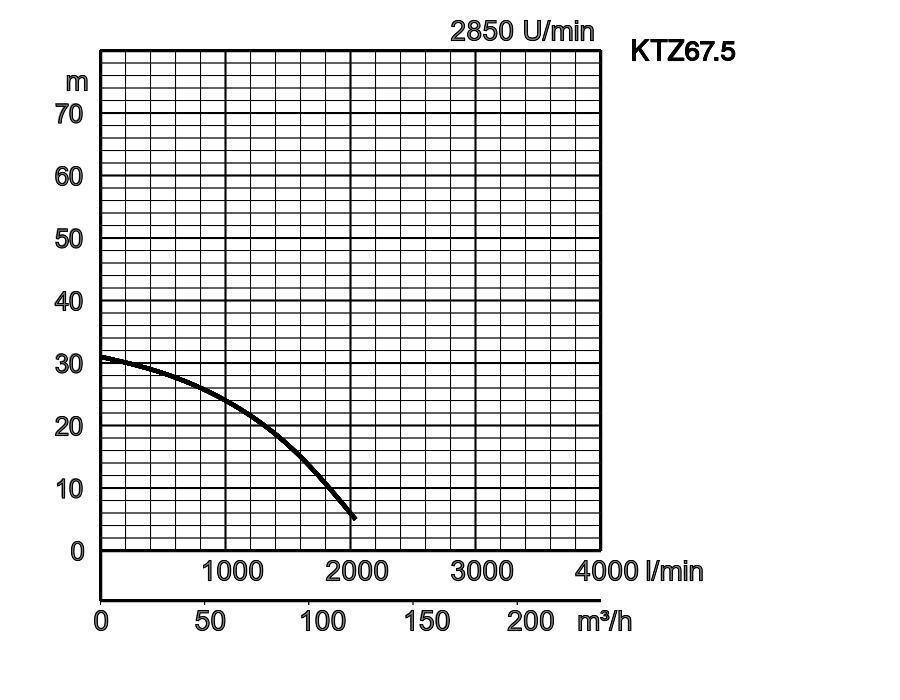

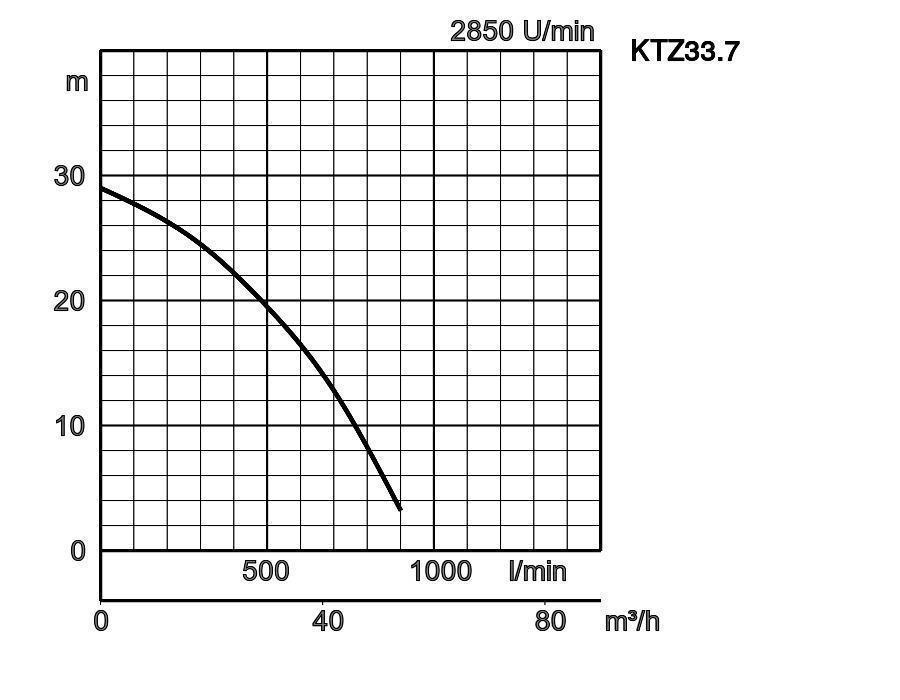

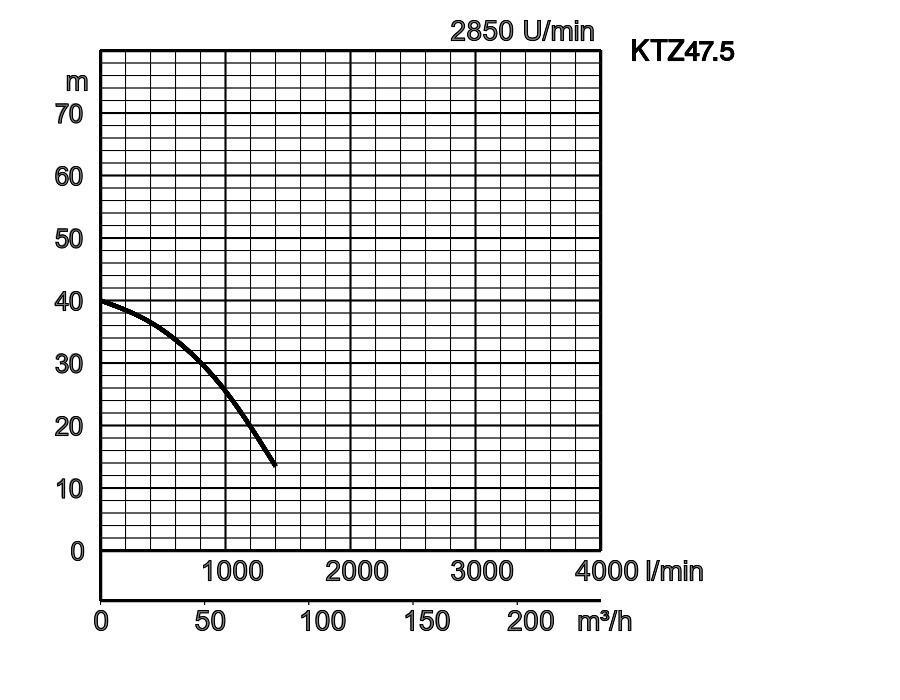

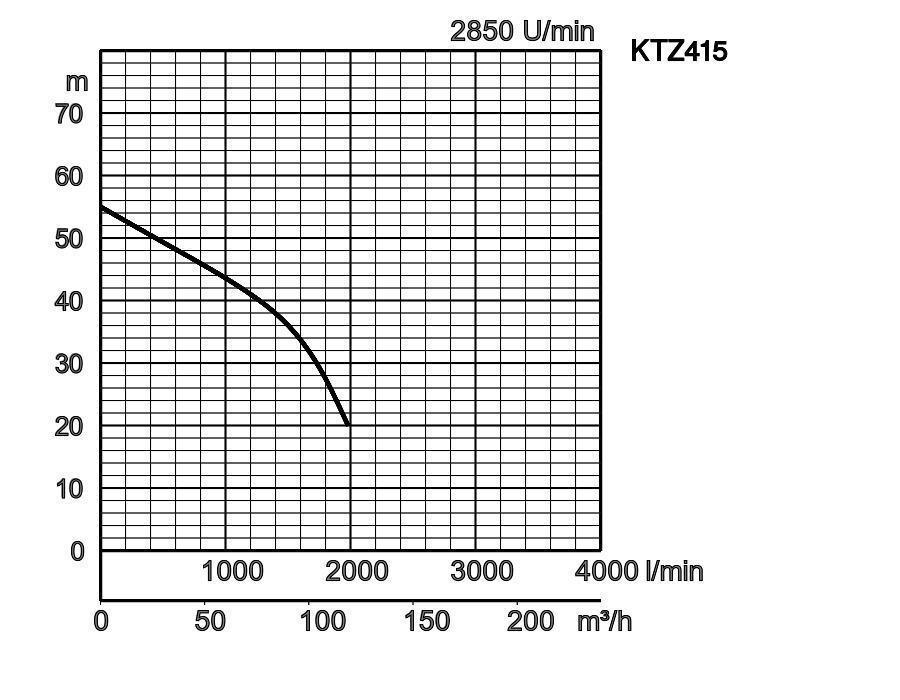

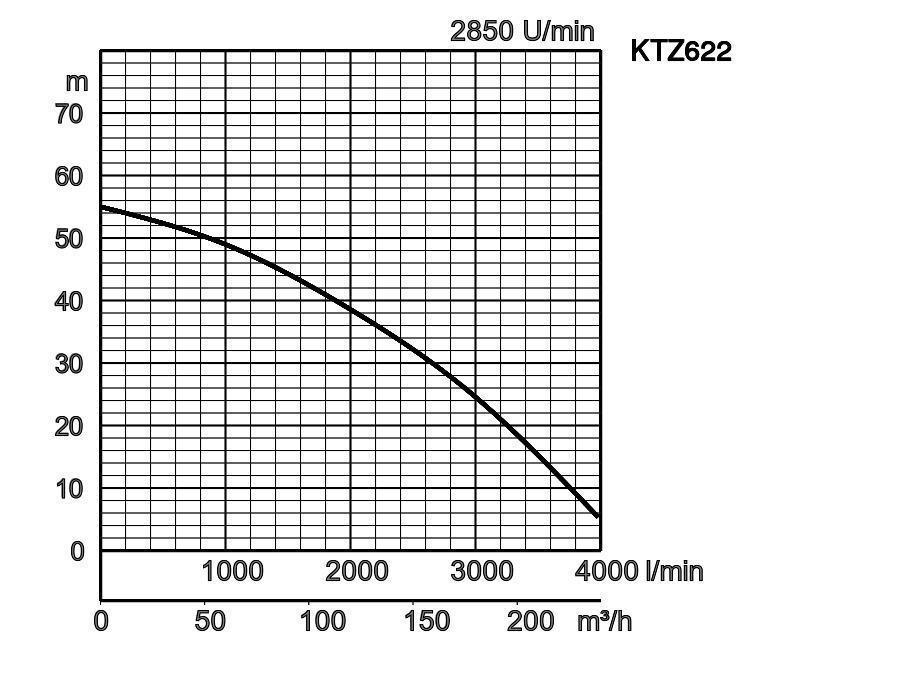

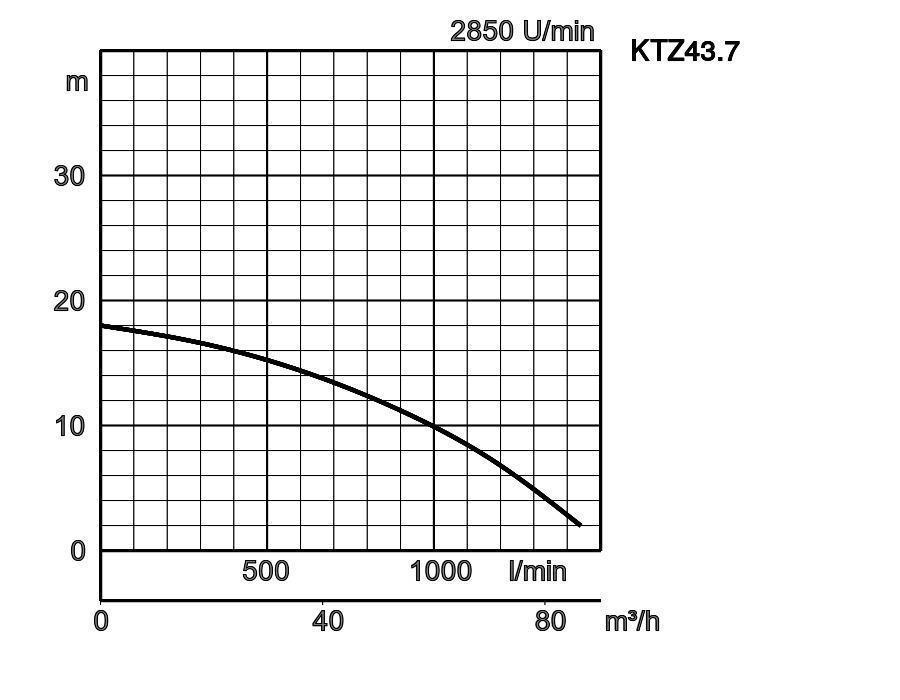

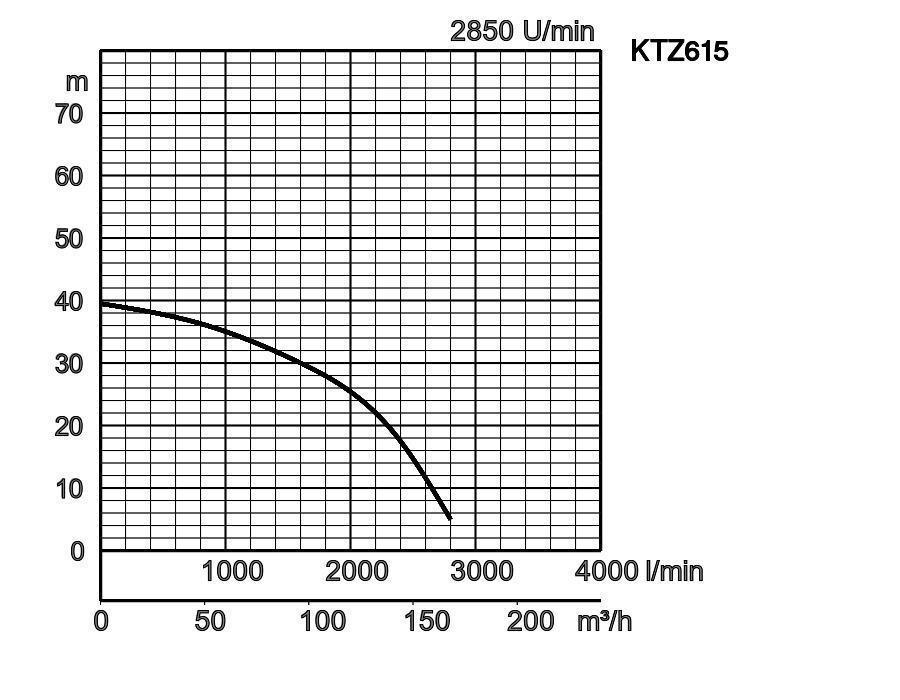

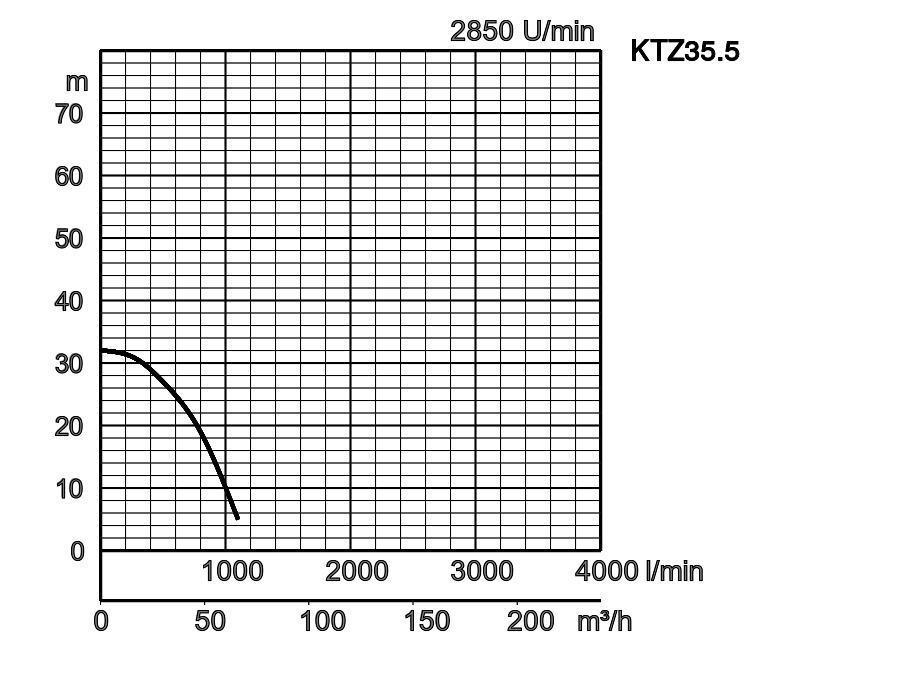

| Modell | Farbcode Leistungskurve | Druckstutzen | Motorleistung kW | Nennstrom A | Förderhöhe max. m | Fördermenge max. l/min | Trockengewicht kg / ohne Kabel | Siebloch ø mm | Druckbeständigkeit max. m | Kabellänge m |
|---|---|---|---|---|---|---|---|---|---|---|

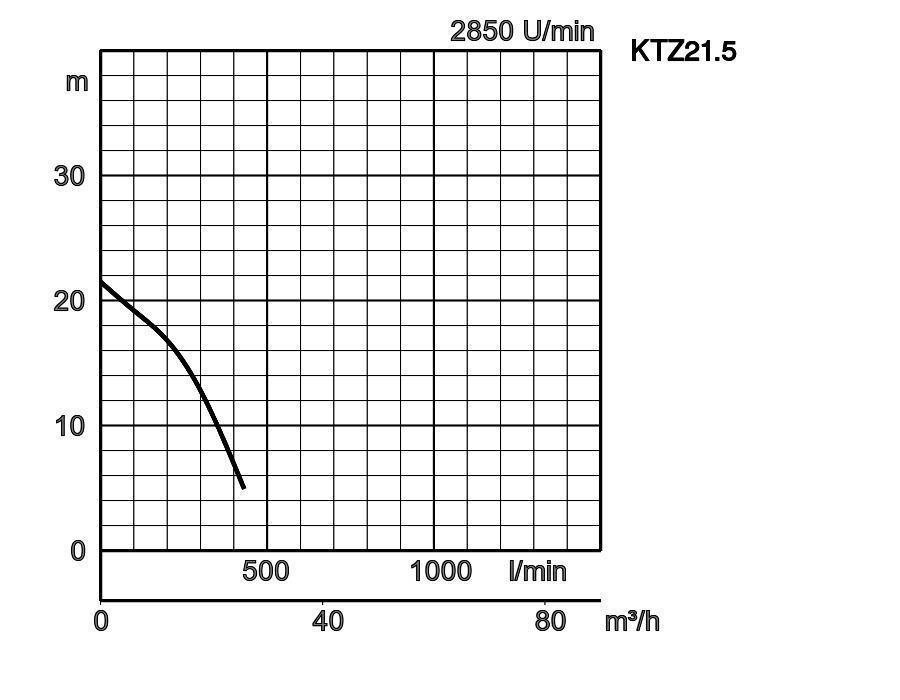

| KTZ21.5 | 2" AG | 1,5 | 3,5 | 21,5 | 430 | 35,0 | 8,5 | 25 | 20 | |

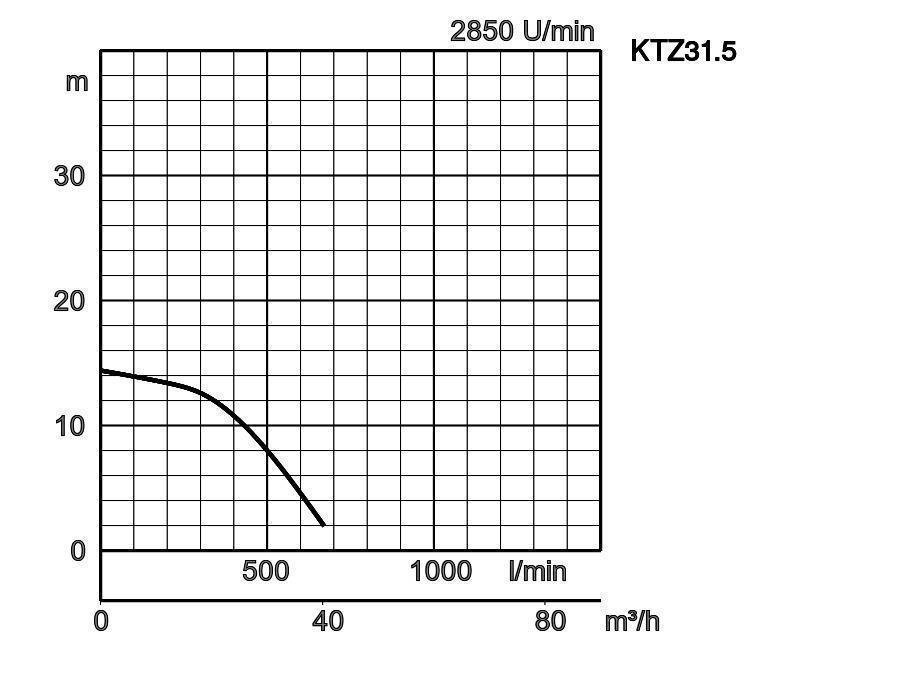

| KTZ31.5 | 3" AG | 1,5 | 3,6 | 14,4 | 670 | 34,0 | 8,5 | 25 | 20 | |

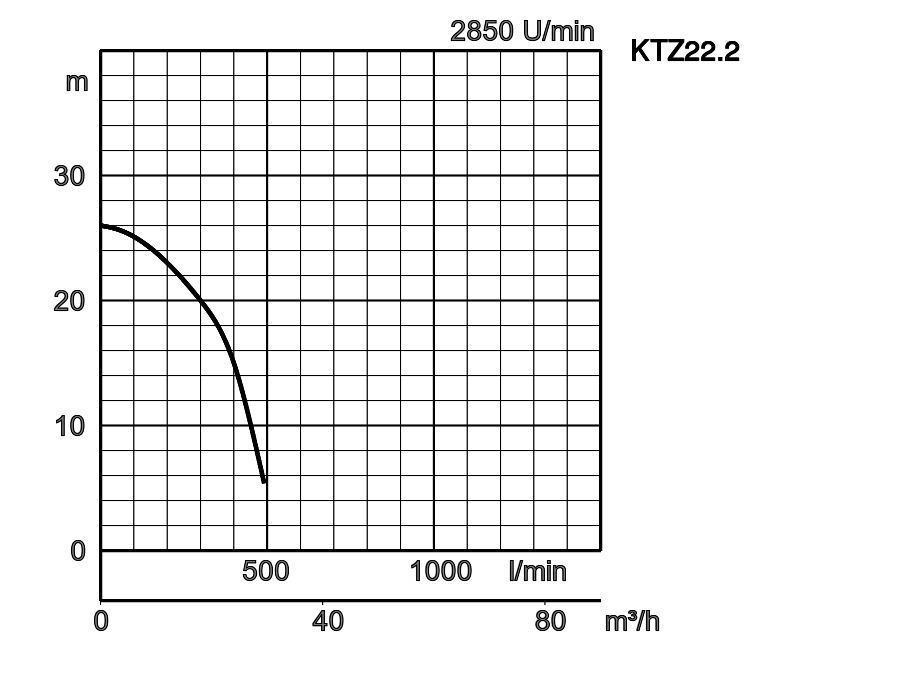

| KTZ22.2 | 2" AG | 2,2 | 5,3 | 26,0 | 500 | 36,0 | 8,5 | 25 | 20 | |

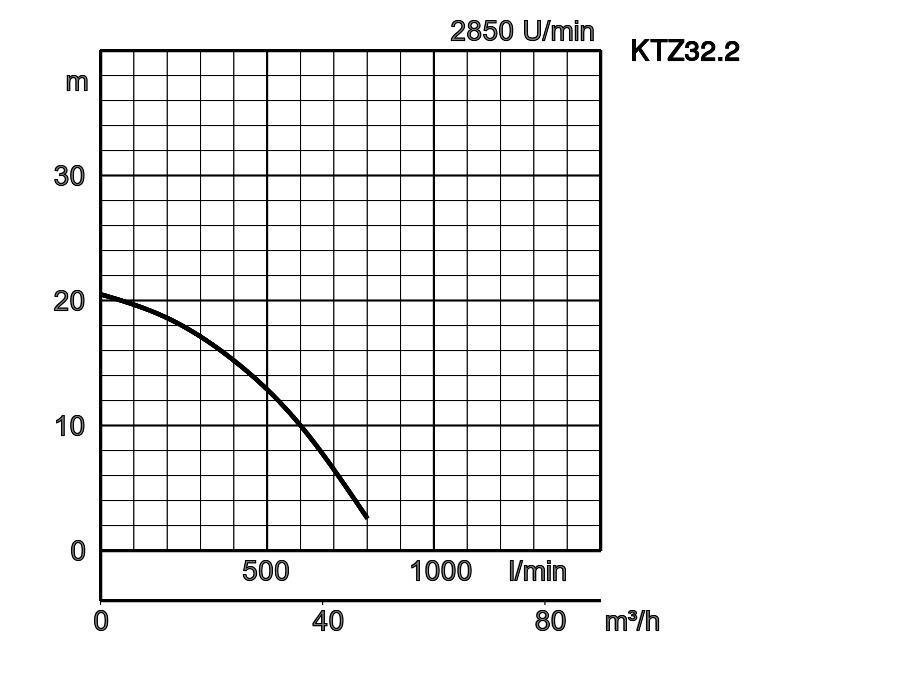

| KTZ32.2 | 3" AG | 2,2 | 5,3 | 20,4 | 800 | 35,0 | 8,5 | 25 | 20 | |

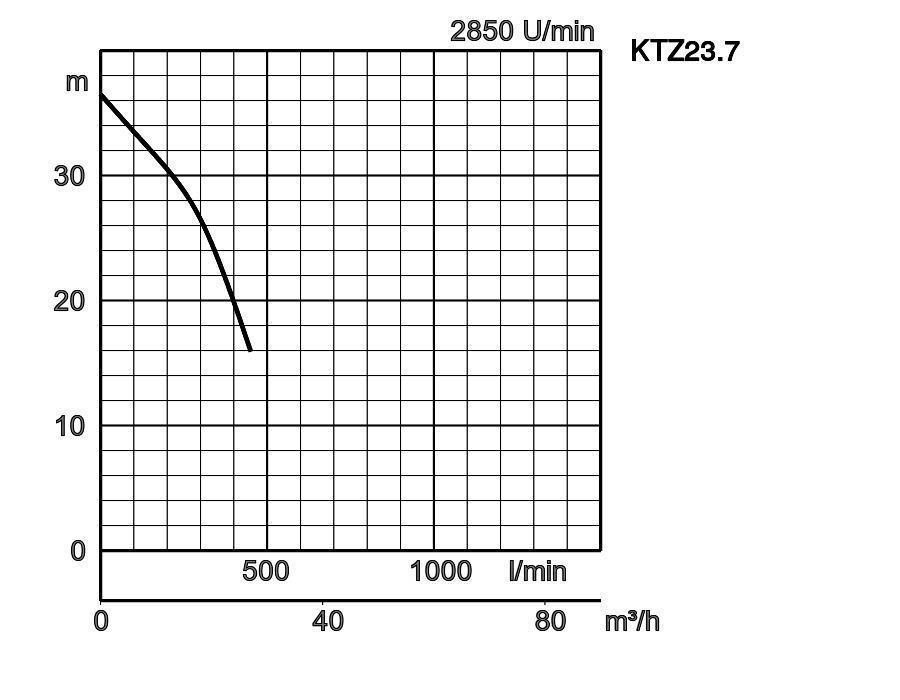

| KTZ23.7 | 2" AG | 3,7 | 8,0 | 36,5 | 450 | 62,0 | 8,5 | 25 | 20 | |
| KTZ33.7 | 3" AG | 3,7 | 8,0 | 29,0 | 900 | 62,0 | 8,5 | 25 | 20 | |
| KTZ43.7 | 4" AG | 3,7 | 8,0 | 18,0 | 1440 | 62,0 | 8,5 | 25 | 20 | |
| KTZ35.5 | 3" AG | 5,5 | 11,4 | 32,0 | 1100 | 76,0 | 8,5 | 25 | 20 | |

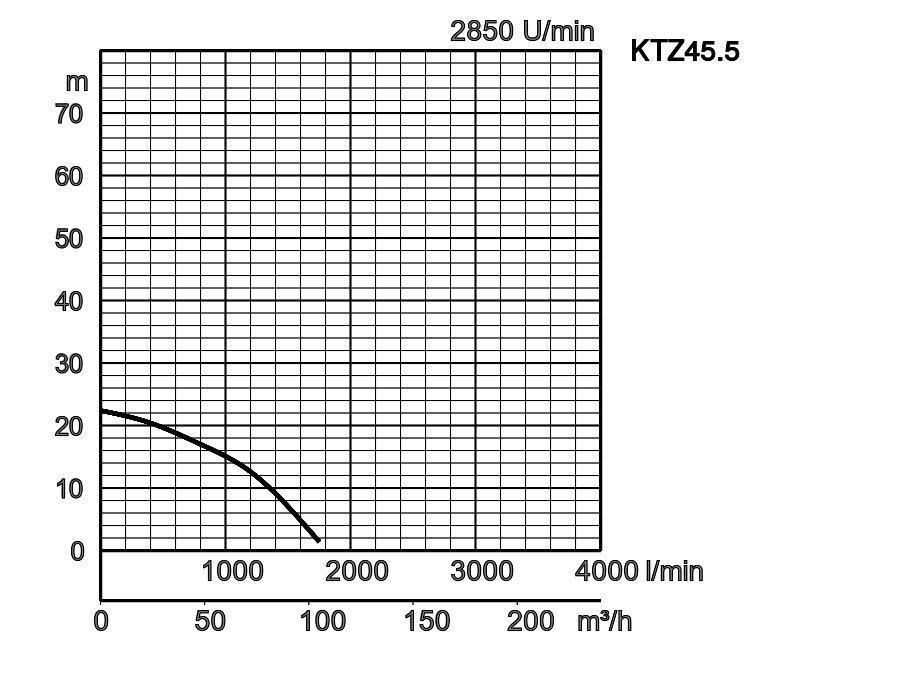

| KTZ45.5 | 4" AG | 5,5 | 11,4 | 22,5 | 1740 | 77,0 | 8,5 | 25 | 20 | |
| KTZ47.5 | 4" AG | 7,5 | 15,1 | 40,0 | 1400 | 100,0 | 12 | 25 | 20 | |
| KTZ67.5 | 6" AG | 7,5 | 15,1 | 31,0 | 2030 | 99,0 | 20 | 25 | 20 | |

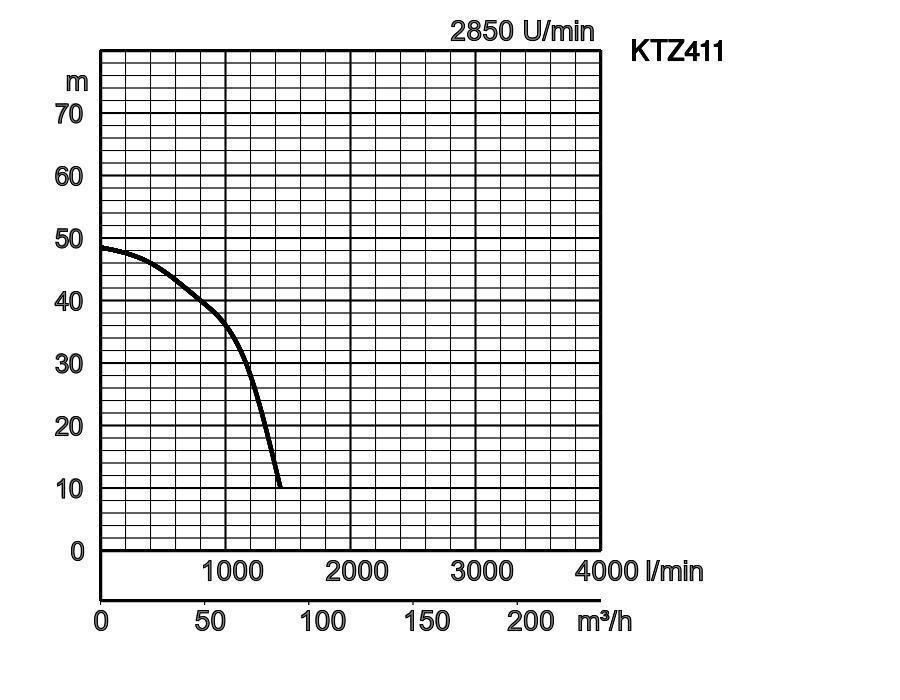

| KTZ411 | 4" AG | 11,0 | 22,0 | 48,5 | 1440 | 130,0 | 12 | 25 | 20 | |

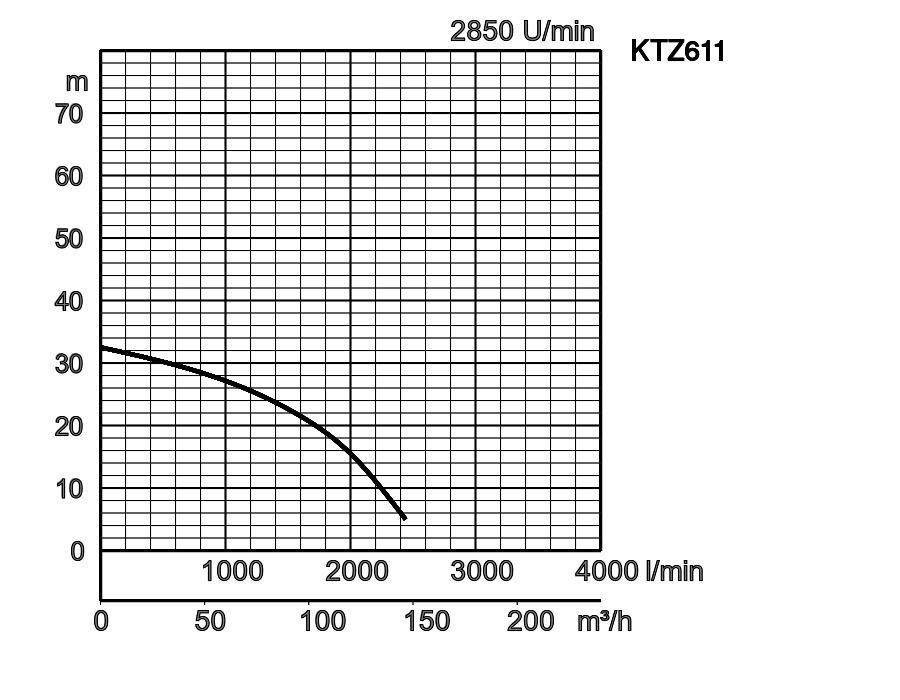

| KTZ611 | 6" AG | 11,0 | 22,0 | 32,5 | 2440 | 131,0 | 20 | 25 | 20 | |
| KTZ415 | 4" AG | 15,0 | 28,3 | 55,0 | 1980 | 146,0 | 12 | 25 | 20 | |
| KTZ615 | 6" AG | 15,0 | 28,3 | 39,5 | 2800 | 146,0 | 20 | 25 | 20 | |

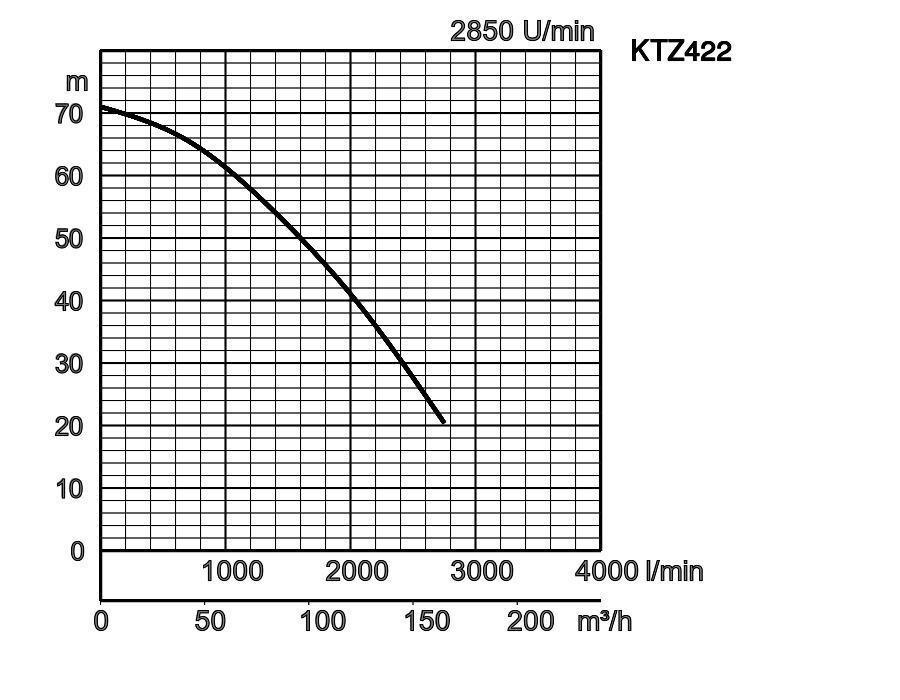

| KTZ422 | 4" AG | 22,0 | 37,6 | 71,0 | 2740 | 295 | 8,5 | 25 | 20 | |
| KTZ622 | 6" AG | 22,0 | 37,6 | 55,0 | 3960 | 296,0 | 12 | 25 | 20 |
KTZ21.5_0.pdf
| ø Druckstutzen | 2", 3", 4", 6" | |||
|---|---|---|---|---|
| Fördermedium | Art des Mediums | Regenwasser, sandhaltiges Wasser, Grundwasser | ||
| Temperatur | 0-40°C | |||
| Pumpe | Komponenten | Laufrad | Freistromrad halboffen | |
| Wellendichtung | Doppelte innenliegende Gleitringdichtung | |||
| Lager | Gekapselte Kugellager, wartungsfrei | |||
| Material | Laufrad | Chromgußeisen | ||
| Gehäuse | Grauguß GG20 | |||
| Saugplatte | Sphäroguß GGG50 | |||
| Wellendichtung | Siliziumkarbid, im Ölbad | |||
| Motor | Motorschutz (eingebaut) | Thermoschalter | ||
| Isolierung | Schutzklasse F | |||
| Phasen / Spannung | 3-phasig/ 400V/ 50Hz/ Direktstart | |||
| Schmierung | Turbinenöl (ISO VG32) | |||
| Typ, Pole | Induktionsmotor, 2-polig, trocken, IP68 | |||
| Material | Gehäuse | Grauguß GG20 | ||
| Welle | Rostfreier Stahl DIN 1.4028 | |||
| Kabel | Gummi, NSSHÖU | |||
| Druckanschluß | Gewinde-/Schlauchanschluß | |||
Abmessungen in mm:
-
-
- KTZ21.5
- KTZ31.5
- KTZ22.2
- KTZ32.2
- KTZ23.7
- KTZ33.7
- KTZ43.7
- KTZ35.5
- KTZ45.5
- KTZ47.5
- KTZ67.5
- KTZ411
- KTZ611
- KTZ415
- KTZ615
- KTZ622
- KTZ422
W1: Minimale Wasserhöhe
| Modell | A | A1 | B | D | H | W1 |
|---|---|---|---|---|---|---|
| KTZ21.5 | 235 | 173 | 529 | 216 | 648 | 120 |
| KTZ31.5 | 235 | 173 | 529 | 216 | 648 | 120 |
| KTZ22.2 | 235 | 173 | 549 | 216 | 668 | 120 |
| KTZ32.2 | 235 | 173 | 549 | 216 | 668 | 120 |
| KTZ23.7 | 283 | 213 | 667 | 252 | 637 | 150 |
| KTZ33.7 | 283 | 213 | 677 | 252 | 637 | 150 |
| KTZ43.7 | 283 | 213 | 687 | 252 | 637 | 150 |
| KTZ35.5 | 363 | 306 | 721 | 258 | 688 | 150 |
| KTZ45.5 | 379 | 306 | 731 | 258 | 688 | 150 |
| KTZ47.5 | 330 | 245 | 812 | 314 | 697 | 190 |
| KTZ67.5 | 361 | 285 | 874 | 314 | 697 | 190 |
| KTZ411 | 374 | 260 | 864 | 350 | 740 | 190 |
| KTZ611 | 374 | 260 | 884 | 350 | 740 | 190 |
| KTZ415 | 428 | 374 | 864 | 350 | 740 | 190 |
| KTZ615 | 457 | 374 | 884 | 350 | 740 | 190 |
| KTZ422 | 528 | 485 | 1200 | 413 | 1123 | 330 |
| KTZ622 | 558 | 485 | 1220 | 413 | 1123 | 330 |
Bei abrasiven und korrosiven Anwendungen tritt an bestimmten Bauteilen naturgemäß verstärkt Verschleiß auf. Bitte informieren Sie sich hierüber in unseren Anwendungsbeispielen unter
https://www.tsurumi.de/de-DE/anwendungsberichte-29.htm.
