Die KTV-Serie wird aus modernsten Werkstoffen gefertigt, um höchste Verschleißbeständigkeit bei niedrigem Gewicht zu erreichen.
Diese Pumpe ist sowohl für den Einsatz auf Baustellen als auch für feste Installationen geeignet.
- Deutschland >
- Bauentwässerung >
- Tunnelbau >
- KTVE
KTVE | 400V / 50Hz

Downloads

Modell | Farbcode Leistungskurve | Druckstutzen | Motorleistung kW | Nennstrom A | Förderhöhe max. m | Fördermenge max. l/min | Trockengewicht kg / ohne Kabel | Siebloch ø mm | Druckbeständigkeit max. m | Kabellänge m |
---|---|---|---|---|---|---|---|---|---|---|

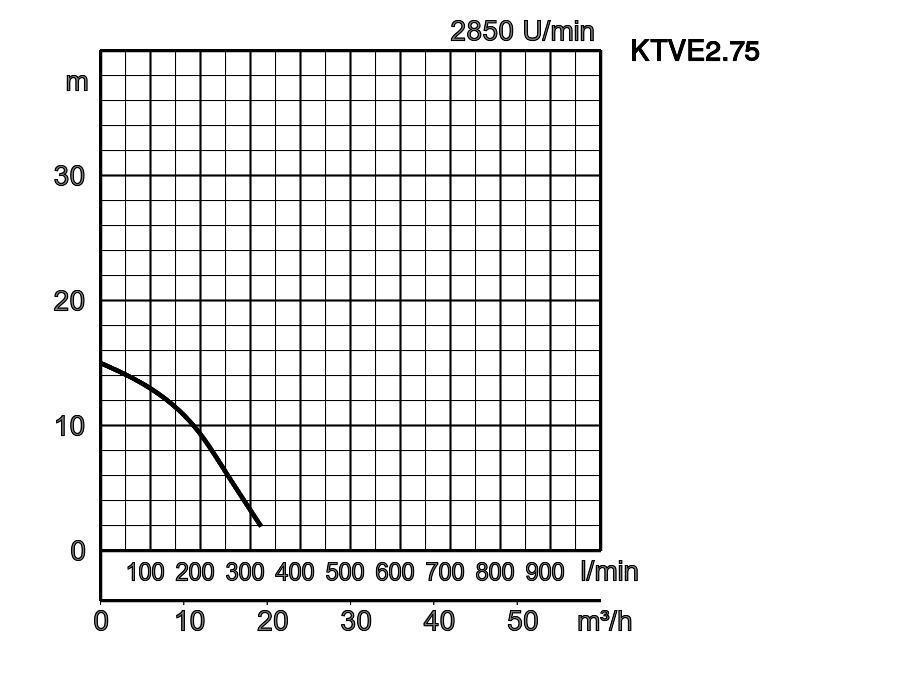

KTVE2.75 | 2" AG | 0,75 | 1,8 | 15,0 | 320 | 12,7 | 6 | 10 | 10 | |

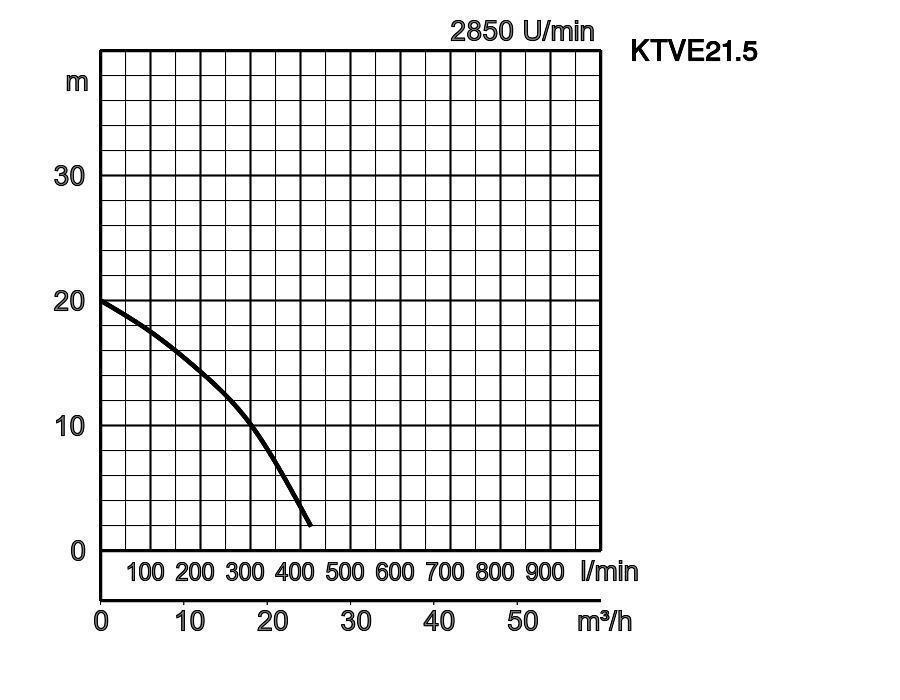

KTVE21.5 | 2" AG | 1,5 | 3,3 | 20,0 | 420 | 22,0 | 8,5 | 25 | 20 | |

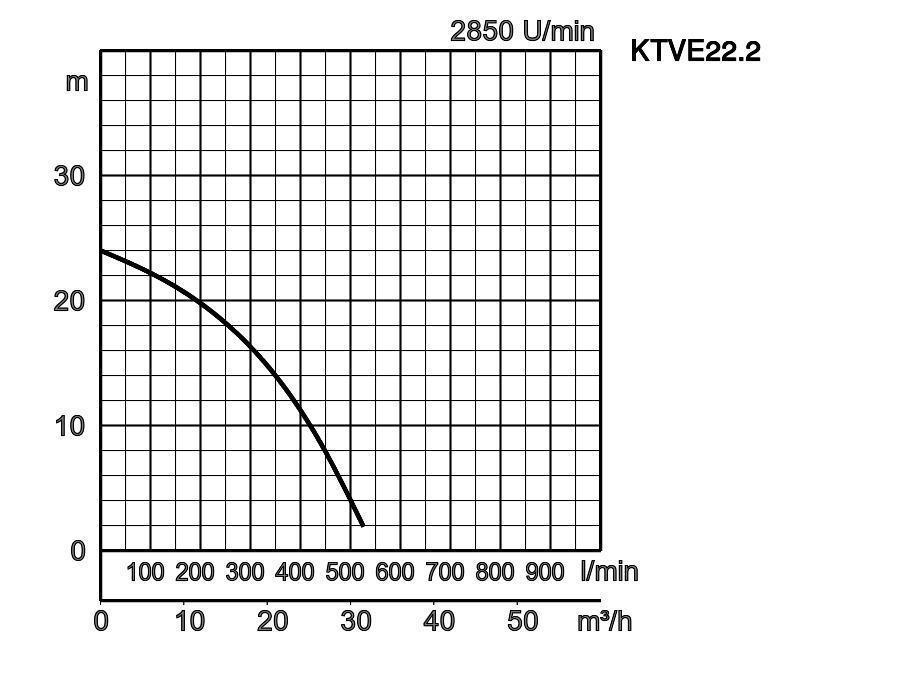

KTVE22.2 | 2" AG | 2,2 | 4,3 | 24,0 | 525 | 25,0 | 8,5 | 25 | 20 | |
KTVE33.7 | 3" AG | 3,7 | 7,4 | 26,5 | 830 | 40,0 | 8,5 | 25 | 20 | |

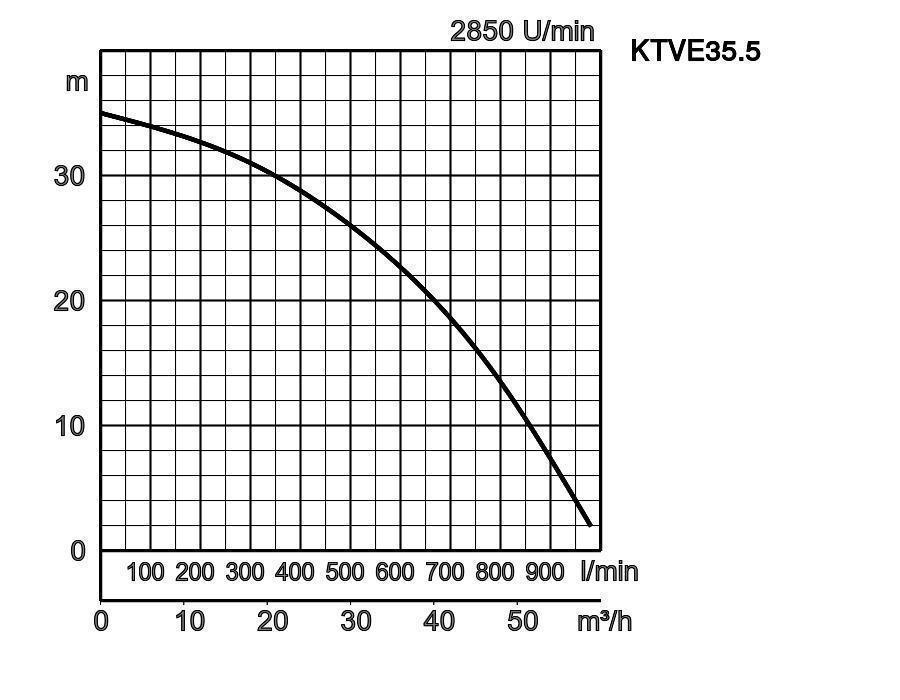

KTVE35.5 | 3" AG | 5,5 | 11,0 | 35,0 | 980 | 52,0 | 8,5 | 25 | 20 |
ø Druckstutzen | 2", 3" | |||
---|---|---|---|---|
Fördermedium | Art des Mediums | Regenwasser, sandhaltiges Wasser, Grundwasser | ||
Temperatur | 0-40°C | |||
Pumpe | Komponenten | Laufrad | Freistromrad semi-vortex | |
Wellendichtung | Doppelte innenliegende Gleitringdichtung | |||
Lager | Gekapselte Kugellager, wartungsfrei | |||
Material | Laufrad | Polyurethan, Sphäroguß GGG70 | ||
Gehäuse | Synthetischer Gummi | |||
Wellendichtung | Siliziumkarbid, im Ölbad | |||
Motor | Phasen / Spannung | 3-phasig/ 400V/ 50Hz/ Direktstart | ||
Schmierung | Turbinenöl (ISO VG32) | |||
Isolierung | Schutzklasse E | |||
Motorschutz (eingebaut) | Thermoschalter | |||
Typ, Pole | Induktionsmotor, 2-polig, trocken, IP68 | |||
Material | Gehäuse | Aluminiumdruckguß | ||
Welle | Rostfreier Stahl DIN 1.4028, Rostfreier Stahl DIN 1.4000 | |||
Kabel | Gummi, NSSHÖU | |||
Druckanschluß | Gewinde-/Schlauchanschluß |
Abmessungen in mm:
-
-
- KTVE21.5
- KTVE22.2
- KTVE33.7
-
-
- KTVE2.75
-
-
- KTVE35.5
Modell | A | A1 | B | B1 | D | H | W1 |
---|---|---|---|---|---|---|---|
KTVE2.75 | 200 | 155 | 401 | 329 | 200 | 417 | 234 |
KTVE21.5 | 240 | 187 | 482 | 400 | 240 | 486 | 265 |
KTVE22.2 | 240 | 187 | 482 | 400 | 240 | 486 | 265 |
KTVE33.7 | 285 | 211 | 585 | 462 | 285 | 585 | 327 |
KTVE35.5 | - | 229 | 620 | 497 | 300 | 620 | 357 |
