Kraftvolle Schlickpumpe auf Basis
der KTV-Serie. Abrasionsbeständig,
lange Standzeiten und geringes Gewicht.
Sie befinden sich hier:
- Deutschland >
- Bauentwässerung >
- Tunnelbau >
- KTV2
KTV2 | 400V / 50Hz

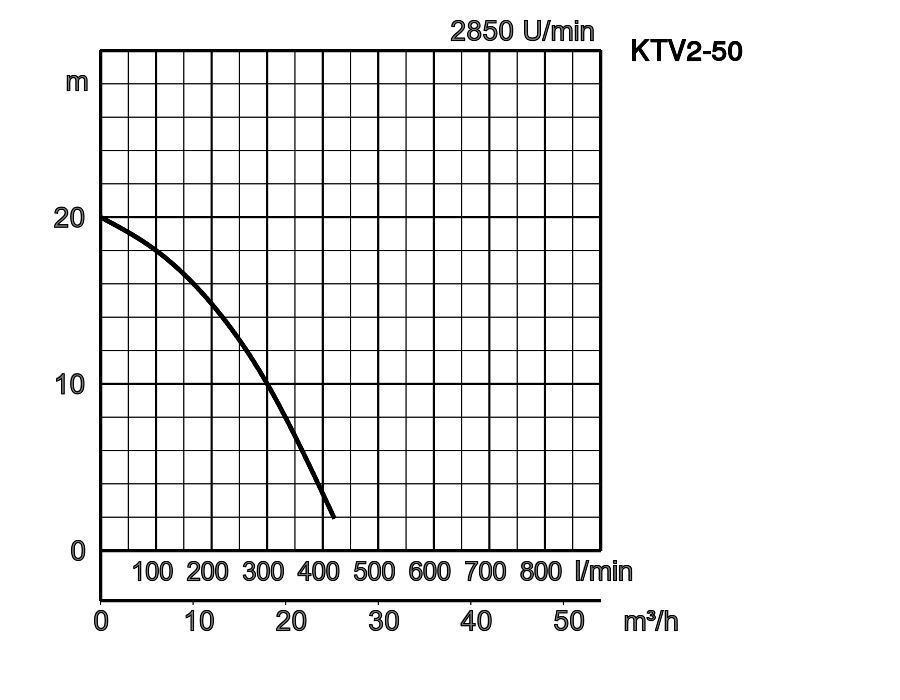

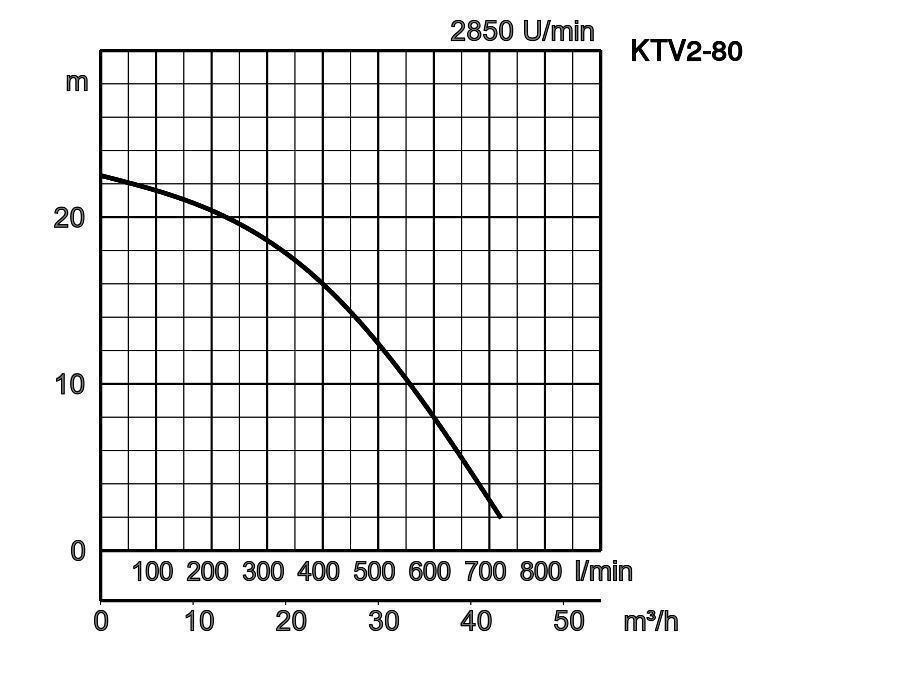

| Modell | Farbcode Leistungskurve | Druckstutzen | Motorleistung kW | Nennstrom A | Förderhöhe max. m | Fördermenge max. l/min | Trockengewicht kg / ohne Kabel | Siebloch ø mm | Druckbeständigkeit max. m | Kabellänge m |
|---|---|---|---|---|---|---|---|---|---|---|
| KTV2-50 | 2" AG | 2,0 | 3,8 | 20,0 | 420 | 25,0 | 8,5 | 25 | 20 | |
| KTV2-80 | 3" AG | 3,0 | 6,1 | 22,5 | 720 | 38,0 | 8,5 | 25 | 20 |
KTV2-50_0.pdf
| ø Druckstutzen | 2", 3" | |||
|---|---|---|---|---|
| Fördermedium | Temperatur | 0-40°C | ||
| Art des Mediums | Sandwasser, Schlicker, schlammhaltige Flüssigkeiten | |||
| Pumpe | Komponenten | Laufrad | Freistromrad semi-vortex | |
| Wellendichtung | Doppelte innenliegende Gleitringdichtung | |||
| Lager | Gekapselte Kugellager, wartungsfrei | |||
| Material | Laufrad | Chromgußeisen | ||
| Gehäuse | Synthetischer Gummi | |||
| Wellendichtung | Siliziumkarbid, im Ölbad | |||
| Motor | Isolierung | Schutzklasse E | ||
| Schmierung | Turbinenöl (ISO VG32) | |||
| Phasen / Spannung | 3-phasig/ 400V/ 50Hz/ Direktstart | |||
| Typ, Pole | Induktionsmotor, 2-polig, trocken, IP68 | |||
| Motorschutz (eingebaut) | Thermoschalter | |||
| Material | Gehäuse | Aluminiumdruckguß | ||
| Welle | Rostfreier Stahl DIN 1.4000 | |||
| Kabel | Gummi, NSSHÖU | |||
| Druckanschluß | Gewinde-/Schlauchanschluß | |||
Abmessungen in mm:
-
-
- KTV2-80
-
-
- KTV2-50
W1: Minimale Wasserhöhe
| Modell | A | A1 | B | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|
| KTV2-50 | 250 | 192 | 450 | 368 | 250 | 454 | 120 |
| KTV2-80 | 295 | 216 | 550 | 427 | 295 | 550 | 130 |
Bei abrasiven und korrosiven Anwendungen tritt an bestimmten Bauteilen naturgemäß verstärkt Verschleiß auf. Bitte informieren Sie sich hierüber in unseren Anwendungsbeispielen unter
https://www.tsurumi.de/de-DE/anwendungsberichte-29.htm.
