Kraftvolle Schlickpumpe auf Basis
der KTZ-Serie. Abrasionsbeständig,
lange Standzeiten.
Sie befinden sich hier:
- Deutschland >
- Bauentwässerung >
- Tunnelbau >
- KTD
KTD | 400V / 50Hz

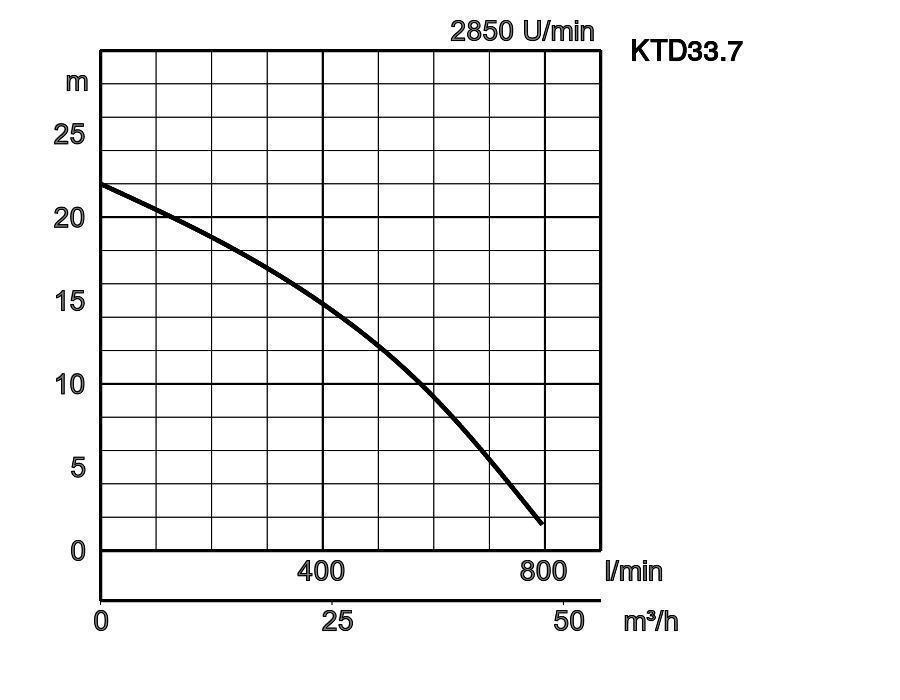

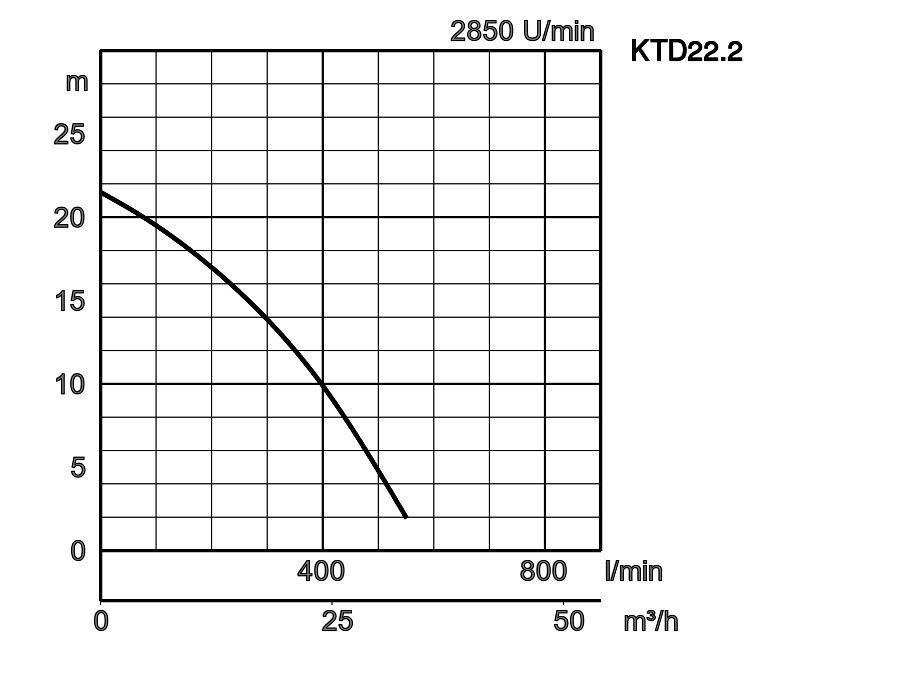

| Modell | Farbcode Leistungskurve | Druckstutzen | Motorleistung kW | Nennstrom A | Förderhöhe max. m | Fördermenge max. l/min | Trockengewicht kg / ohne Kabel | Siebloch ø mm | Druckbeständigkeit max. m | Kabellänge m |
|---|---|---|---|---|---|---|---|---|---|---|
| KTD22.2 | 2" AG | 2,2 | 5,3 | 21,5 | 550 | 38,0 | 10 | 25 | 20 | |
| KTD33.7 | 3" AG | 3,0 | 6,5 | 22,0 | 794 | 65,0 | 10 | 25 | 20 |
KTD22.2_0.pdf
| ø Druckstutzen | 2", 3" | |||
|---|---|---|---|---|
| Fördermedium | Temperatur | 0-40°C | ||
| Art des Mediums | Schlamm,Schlicker,Flüssigkeiten mit sandigem Schlamm/Bentonit | |||
| Pumpe | Komponenten | Laufrad | Freistromrad halboffen | |
| Wellendichtung | Doppelte innenliegende Gleitringdichtung | |||
| Lager | Gekapselte Kugellager, wartungsfrei | |||
| Material | Laufrad | Chromgußeisen | ||
| Gehäuse | Grauguß GG20 | |||
| Saugplatte | Sphäroguß GGG50 | |||
| Wellendichtung | Siliziumkarbid, im Ölbad | |||
| Motor | Isolierung | Schutzklasse F | ||
| Motorschutz (eingebaut) | Thermoschalter | |||
| Phasen / Spannung | 3-phasig/ 400V/ 50Hz/ Direktstart | |||
| Typ, Pole | Induktionsmotor, 2-polig, trocken, IP68 | |||
| Schmierung | Turbinenöl (ISO VG32) | |||
| Material | Gehäuse | Grauguß GG15 | ||
| Welle | Rostfreier Stahl DIN 1.4028 | |||
| Kabel | Gummi, NSSHÖU | |||
| Druckanschluß | Gewinde-/Schlauchanschluß | |||
Abmessungen in mm:
-
-
- KTD22.2
- KTD33.7
W1: Minimale Wasserhöhe
| Modell | A | A1 | B | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|
| KTD22.2 | 235 | 173 | 550 | 442 | 221 | 519 | 140 |
| KTD33.7 | 297 | 222 | 644 | 521 | 266 | 654 | 160 |
Bei abrasiven und korrosiven Anwendungen tritt an bestimmten Bauteilen naturgemäß verstärkt Verschleiß auf. Bitte informieren Sie sich hierüber in unseren Anwendungsbeispielen unter
https://www.tsurumi.de/de-DE/anwendungsberichte-29.htm.
