Die TSURUMI HS ist eine kleine und robuste Schmutzwasserpumpe mit einer Vielzahl an Einsatzmöglichkeiten.
Sie befinden sich hier:
- Deutschland >
- Bauentwässerung >
- Tunnelbau >
- HS
HS | 230V / 50Hz
| Modell | Farbcode Leistungskurve | Druckstutzen | Motorleistung kW | Nennstrom A | Förderhöhe max. m | Fördermenge max. l/min | Trockengewicht kg / ohne Kabel | Siebloch ø mm | Druckbeständigkeit max. m | Kabellänge m |
|---|---|---|---|---|---|---|---|---|---|---|

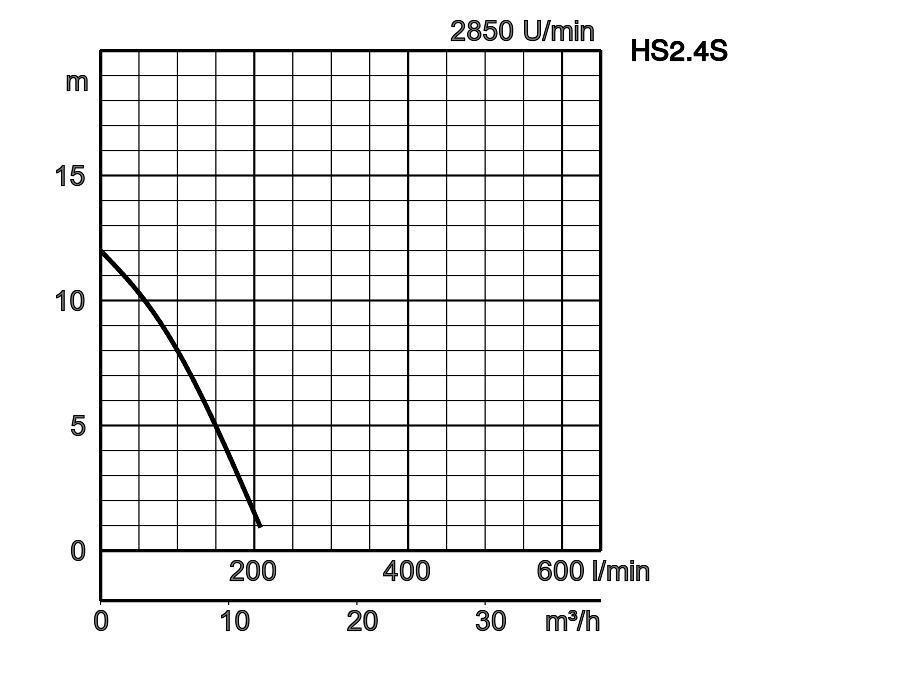

| HS2.4S | 2" AG | 0,4 | 2,6 | 12,2 | 207 | 11,3 | 7 | 10 | 10 | |

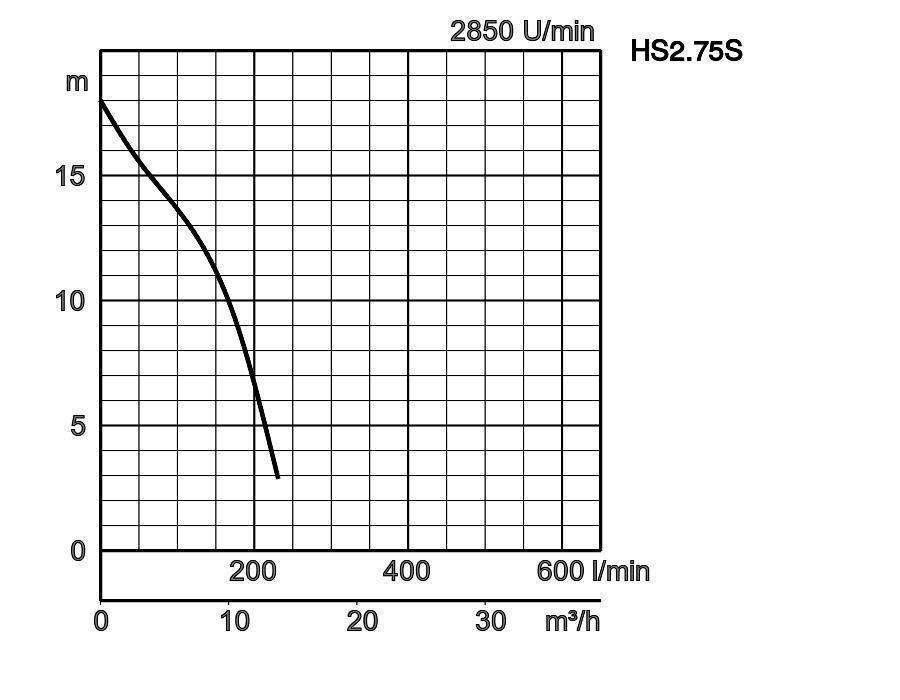

| HS2.75S | 2" AG | 0,75 | 4,8 | 18,0 | 230 | 19,0 | 7 | 10 | 10 | |
| HS3.75S | 3" AG | 0,75 | 4,8 | 18,0 | 300 | 19,6 | 7 | 10 | 10 | |

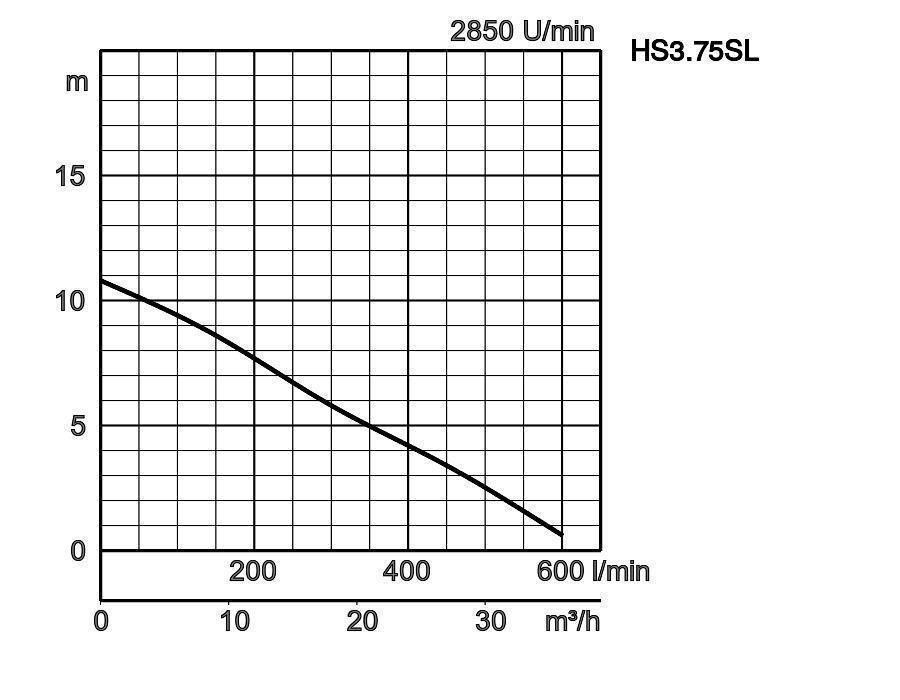

| HS3.75SL | 3" AG | 0,75 | 4,8 | 10,8 | 580 | 19,6 | 7 | 10 | 10 |
HS2.4S_0.pdf
| ø Druckstutzen | 2", 3" | |||
|---|---|---|---|---|
| Fördermedium | Temperatur | 0-40°C | ||
| Art des Mediums | Regenwasser, sandhaltiges Wasser, Grundwasser | |||
| Pumpe | Komponenten | Laufrad | Freistromrad semi-vortex | |
| Wellendichtung | Doppelte innenliegende Gleitringdichtung | |||
| Lager | Gekapselte Kugellager, wartungsfrei | |||
| Material | Laufrad | Polyurethan | ||
| Gehäuse | Sphäroguß GGG70 | |||
| Wellendichtung | Siliziumkarbid, im Ölbad | |||
| Motor | Phasen / Spannung | Einphasig/230V/110V/50Hz | ||
| Isolierung | Schutzklasse E | |||
| Motorschutz (eingebaut) | Thermofühler in Wicklung | |||
| Schmierung | Turbinenöl (ISO VG32) | |||
| Typ, Pole | Induktionsmotor, 2-polig, trocken, IP68 | |||
| Material | Gehäuse | Aluminiumdruckguß | ||
| Welle | Rostfreier Stahl DIN 1.4000 | |||
| Kabel | Gummi, H07RN8-F | |||
| Druckanschluß | Gewinde-/Schlauchanschluß | |||
Abmessungen in mm:
-
-
- HS2.4S
- HS2.75S
- HS3.75S
- HS3.75SL
W1: Minimale Wasserhöhe
| Modell | d | A | A1 | B | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|---|
| HS2.4S | 50 | 240 | 207 | 158 | 84 | 185 | 358 | 90 |
| HS2.75S | 50 | 285 | 233 | 217 | 109 | 184 | 424 | 90 |
| HS3.75S | 80 | 285 | 233 | 217 | 109 | 184 | 424 | 90 |
| HS3.75SL | 80 | 317 | 233 | 217 | 141 | 184 | 454 | 120 |
Bei abrasiven und korrosiven Anwendungen tritt an bestimmten Bauteilen naturgemäß verstärkt Verschleiß auf. Bitte informieren Sie sich hierüber in unseren Anwendungsbeispielen unter
https://www.tsurumi.de/de-DE/anwendungsberichte-29.htm.
