Schwere Sandpumpe - Verschleißminderung durch Laufrad und Saugplatte aus Chromgußeisen.
Spiralförmiges Pumpengehäuse aus dickwandigem abrasionsbeständigem Material.
Sie befinden sich hier:
- Deutschland >
- Bauentwässerung >
- Tunnelbau >
- GSD
GSD | 400V / 50Hz
Downloads

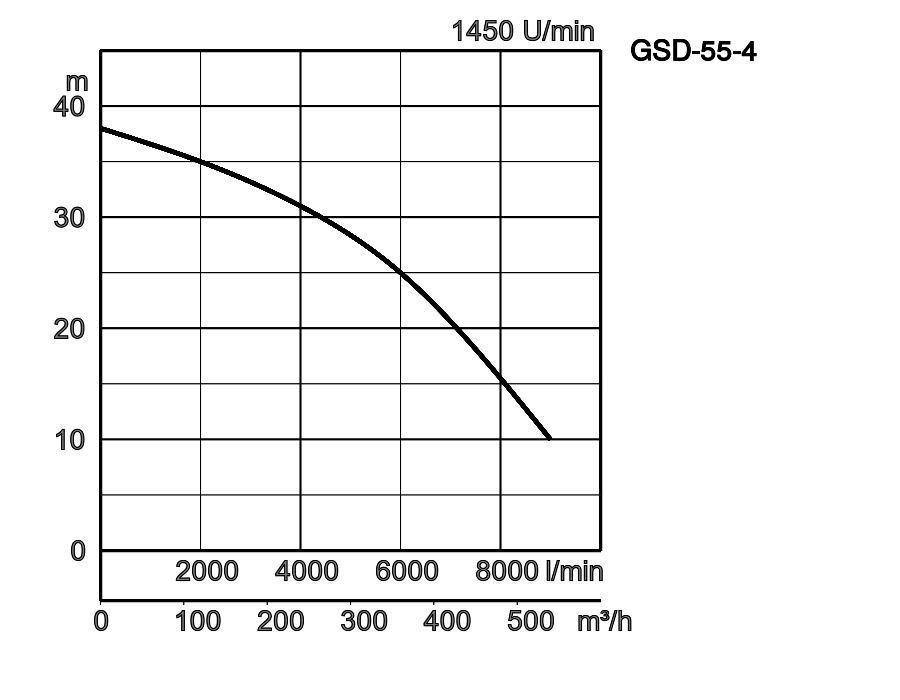

| Modell | Farbcode Leistungskurve | Druckstutzen | Motorleistung kW | Nennstrom A | Förderhöhe max. m | Fördermenge max. l/min | Trockengewicht kg / ohne Kabel | Siebloch ø mm | Druckbeständigkeit max. m | Kabellänge m |
|---|---|---|---|---|---|---|---|---|---|---|
| GSD-55-4 | DN250 | 55,0 | 123,0 | 38,0 | 9000 | 1215 | 25 | 20 | 20 |
GSD-55-4_0.pdf
| ø Druckstutzen | 250mm | |||
|---|---|---|---|---|
| Fördermedium | Temperatur | 0-40°C | ||
| Art des Mediums | Schlamm,Schlicker,Flüssigkeiten mit sandigem Schlamm/Bentonit | |||
| Pumpe | Komponenten | Laufrad | Freistromrad offen | |
| Wellendichtung | Doppelte innenliegende Gleitringdichtung | |||
| Lager | Gekapselte Kugellager, wartungsfrei | |||
| Material | Laufrad | Chromgußeisen | ||
| Gehäuse | Grauguß GG20 | |||
| Saugplatte | Chromgußeisen | |||
| Wellendichtung | Siliziumkarbid, im Ölbad | |||
| Motor | Motorschutz (eingebaut) | Thermofühler in Wicklung | ||
| Schmierung | Turbinenöl (ISO VG32) | |||
| Typ, Pole | Induktionsmotor, 4-polig, trocken, IP68 | |||
| Phasen / Spannung | 3-phasig/ 400V/ 50Hz/ Stern-Dreieck-Start | |||
| Isolierung | Schutzklasse F | |||
| Material | Gehäuse | Grauguß GG15 | ||
| Welle | Rostfreier Stahl DIN 1.4028 | |||
| Kabel | Gummi, NSSHÖU | |||
| Druckanschluß | Schlauchanschluß | |||

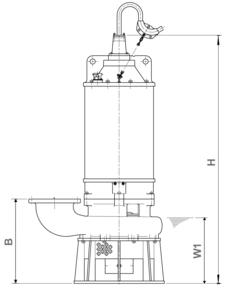

Abmessungen in mm:
-
-
- GSD-55-4
W1: Minimale Wasserhöhe
| Modell | A | A1 | B | D | H | W1 |
|---|---|---|---|---|---|---|
| GSD-55-4 | 1050 | 850 | 655 | 708 | 1927 | 510 |
Bei abrasiven und korrosiven Anwendungen tritt an bestimmten Bauteilen naturgemäß verstärkt Verschleiß auf. Bitte informieren Sie sich hierüber in unseren Anwendungsbeispielen unter
https://www.tsurumi.de/de-DE/anwendungsberichte-29.htm.
