Schwere Sandpumpe - Verschleißminderung durch Laufrad und Saugplatte aus Chromgußeisen.
Spiralförmiges Pumpengehäuse aus dickwandigem abrasionsbeständigem Material.
Sie befinden sich hier:
- Deutschland >
- Bauentwässerung >
- Tunnelbau >
- GPN
GPN | 400V / 50Hz
| Modell | Farbcode Leistungskurve | Druckstutzen | Motorleistung kW | Nennstrom A | Förderhöhe max. m | Fördermenge max. l/min | Trockengewicht kg / ohne Kabel | Siebloch ø mm | Druckbeständigkeit max. m | Kabellänge m |
|---|---|---|---|---|---|---|---|---|---|---|
| GPN35.5 | 3" AG | 5,5 | 12,1 | 16,3 | 1900 | 160,0 | 30 | 20 | 20 | |

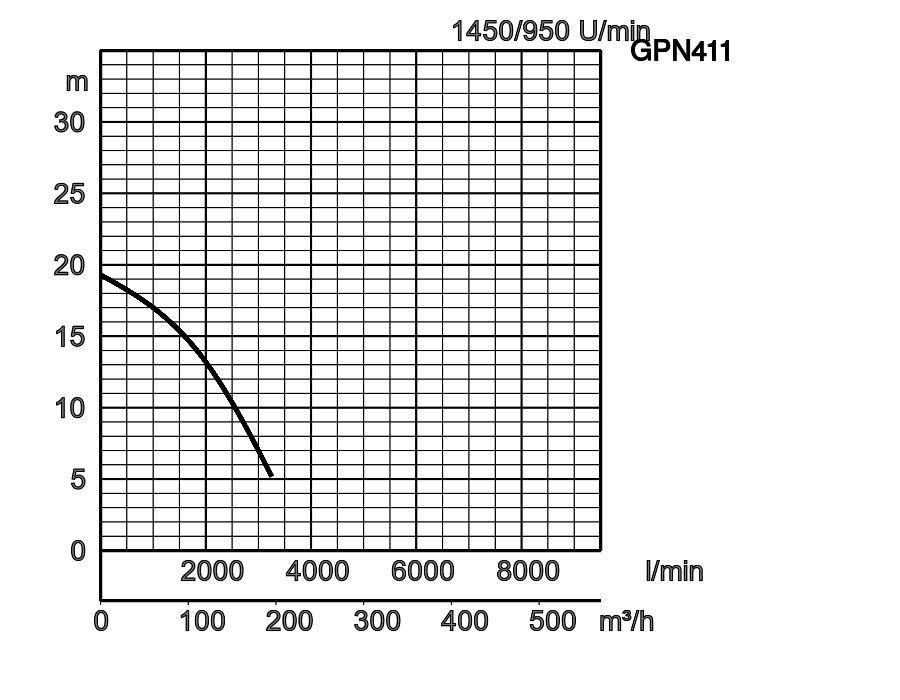

| GPN411 | 4" AG | 11,0 | 22,5 | 19,3 | 3250 | 239,0 | 30 | 20 | 20 | |
| GPN415 | 4" AG | 15,0 | 22,5 | 21,5 | 4110 | 242,0 | 30 | 20 | 20 | |

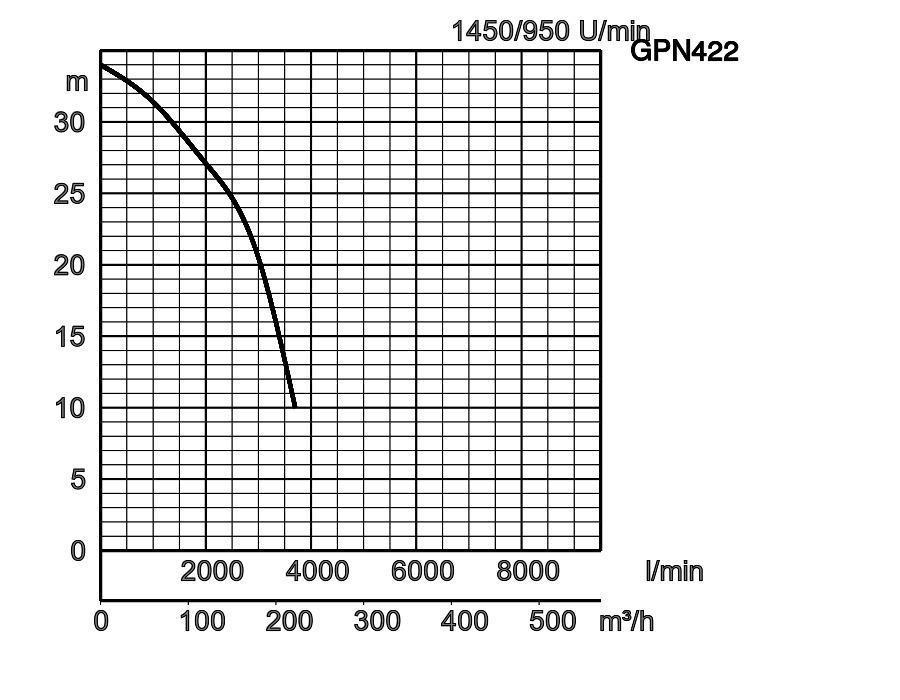

| GPN422 | 4" AG | 22,0 | 42,5 | 34,0 | 3700 | 415,0 | 30 | 20 | 20 | |

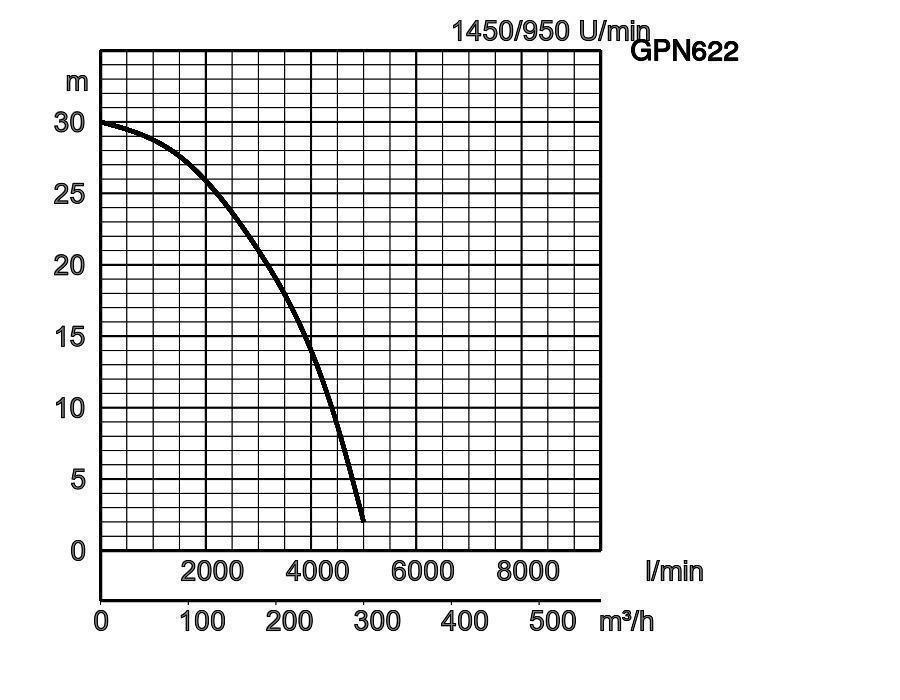

| GPN622 | 6" AG | 22,0 | 42,5 | 30,0 | 5000 | 415,0 | 30 | 30 | 20 | |

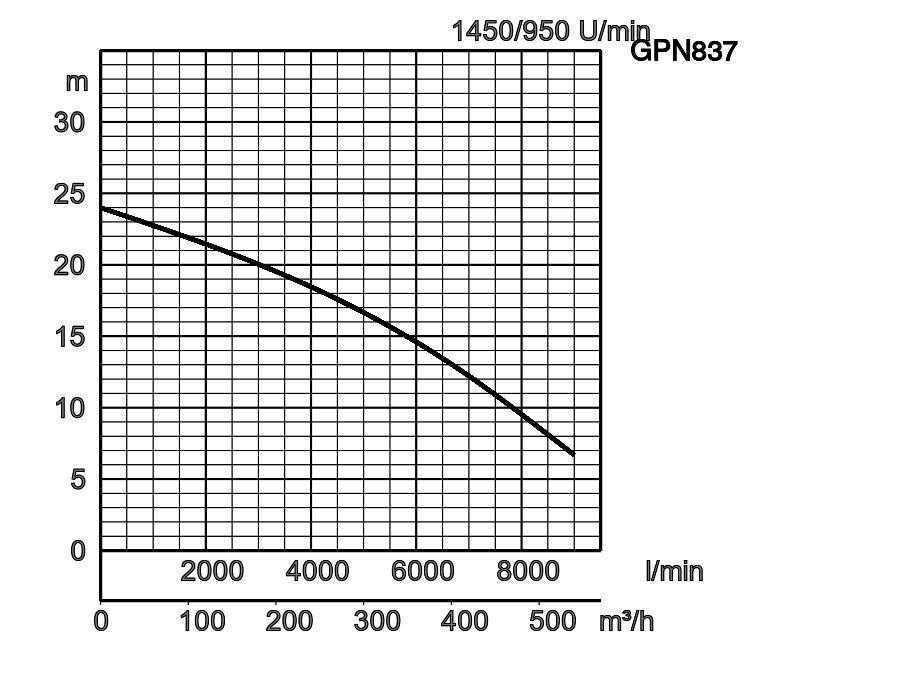

| GPN837 | 8" | 37,0 | 74,0 | 24,0 | 9000 | 815,0 | 30 | 30 | 20 |
GPN35.5_0.pdf
| ø Druckstutzen | 3", 4", 6" | |||
|---|---|---|---|---|
| Fördermedium | Temperatur | 0-40°C | ||
| Art des Mediums | Schlamm,Schlicker,Flüssigkeiten mit sandigem Schlamm/Bentonit | |||
| Pumpe | Komponenten | Laufrad | Freistromrad offen | |
| Wellendichtung | Doppelte innenliegende Gleitringdichtung | |||
| Lager | Gekapselte Kugellager, wartungsfrei | |||
| Material | Laufrad | Chromgußeisen | ||
| Gehäuse | Grauguß GG20 | |||
| Saugplatte | Chromgußeisen | |||
| Wellendichtung | Siliziumkarbid, im Ölbad | |||
| Motor | Typ, Pole | Induktionsmotor, 4-polig, trocken, IP68, Induktionsmotor, 6-polig, trocken, IP68 | ||
| Phasen / Spannung | 3-phasig/ 400V/ 50Hz/ Direktstart, 3-phasig/ 400V/ 50Hz/ Stern-Dreieck-Start | |||
| Schmierung | Turbinenöl (ISO VG32) | |||
| Motorschutz (eingebaut) | Thermoschalter | |||
| Isolierung | Schutzklasse F, Schutzklasse B | |||
| Material | Gehäuse | Grauguß GG20, Grauguß GG15 | ||
| Welle | Chrom-Molybdän DIN 1.7220 | |||
| Kabel | Gummi, NSSHÖU | |||
| Druckanschluß | Gewinde-/Schlauchanschluß | |||
Abmessungen in mm:
-
-
- GPN35.5
- GPN411
- GPN415
- GPN622
- GPN422
- GPN837
W1: Minimale Wasserhöhe
| Modell | A | A1 | B | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|
| GPN35.5 | 487 | 425 | 449 | 326 | 390 | 841 | 290 |
| GPN411 | 617 | 518 | 500 | 347 | 452 | 924 | 315 |
| GPN415 | 617 | 518 | 500 | 347 | 452 | 924 | 315 |
| GPN422 | 725 | 625 | 528 | 335 | 573 | 1102 | 300 |
| GPN622 | 725 | 625 | 528 | 335 | 572 | 1102 | 300 |
| GPN837 | 1015 | 850 | 898 | 615 | 749 | 1606 | 560 |
Bei abrasiven und korrosiven Anwendungen tritt an bestimmten Bauteilen naturgemäß verstärkt Verschleiß auf. Bitte informieren Sie sich hierüber in unseren Anwendungsbeispielen unter
https://www.tsurumi.de/de-DE/anwendungsberichte-29.htm.
